履带式水井钻机
WR1000S是一款面向1000米级超深水井、大型矿区供水、工业用水和地热调查等项目设计的重载履带式全液压钻机。设备采用伸缩塔架结构，支持6 m钻杆，最大钻深1000 m，钻孔直径105–800 mm，并配置52 T提升力、26000 / 13000 N·m回转扭矩和194 kW柴油动力，适合施工周期长、孔径大、地层复杂且对钻柱处理能力要求高的深孔项目。
相比600米、750米级机型，WR1000S的核心价值在于更大的深度储备和更强的钻柱控制能力。对于浅中层地下水难以满足供水需求、深部含水层埋藏较深或项目需要大深度调查的地区，1000米级设备能够提供更大的施工范围。实际井深仍需依据水文地质资料、地层结构和目标含水层确定。

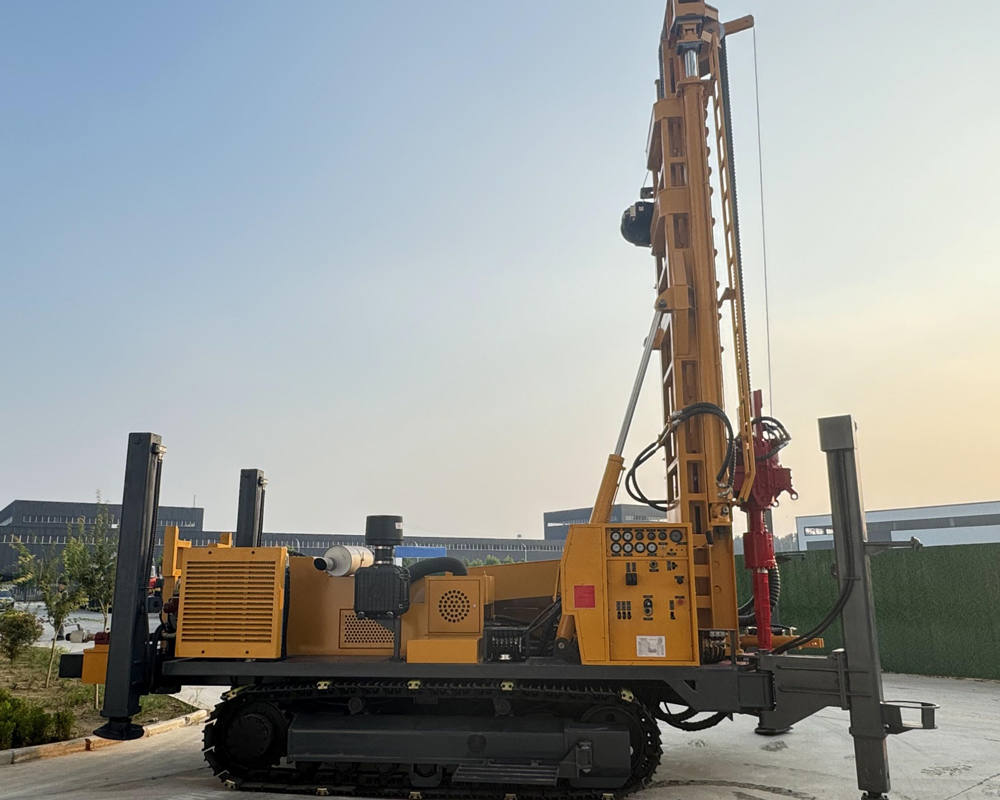

型号中的S代表伸缩塔架。对于1000米级重载钻机，运输和现场转场本身就是项目组织的重要部分。伸缩塔架可以在运输状态下降低整机外廓，同时在作业状态下保持深孔施工所需工作高度，从而兼顾装车、道路通过和6 m钻杆作业能力。
WR1000S采用6 m钻杆，推荐钻杆直径114 mm。1000米级钻孔如果使用过短钻杆，接卸次数会大幅增加，辅助时间和人工强度也会迅速累积。6 m钻杆能够减少连接次数，更适合长周期深孔施工。钻杆丝扣、直线度和疲劳状态应纳入持续检查。

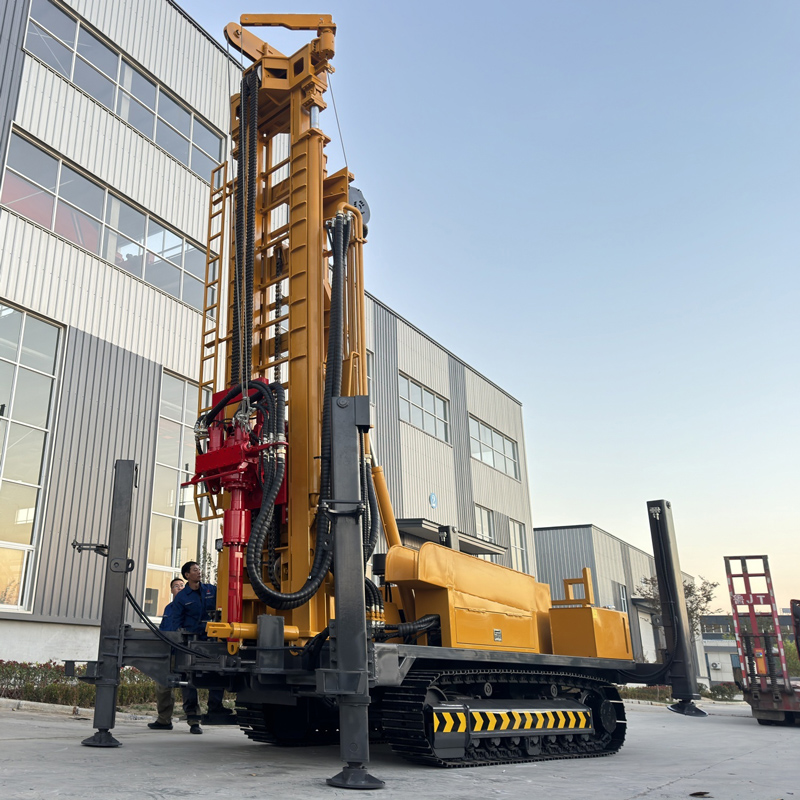

1000米级孔深下，钻杆自重、孔壁摩阻、套管重量和局部卡阻都会对提升系统提出更高要求。WR1000S提供52 T提升力和8 T轴压力，可用于正常起下钻、深孔钻具回收和部分大规格套管作业。遇到异常阻力时，应优先通过清孔、缓提和孔内状态判断进行处理。
回转系统最大扭矩26000 / 13000 N·m，对应最大转速70 / 140 r/min。较低转速、高扭矩工况更适合大孔径、硬岩和高摩阻孔段；较高转速则可用于阻力相对较小的阶段。1000米深孔中，回转参数应结合钻柱负载和返渣状态动态调整。

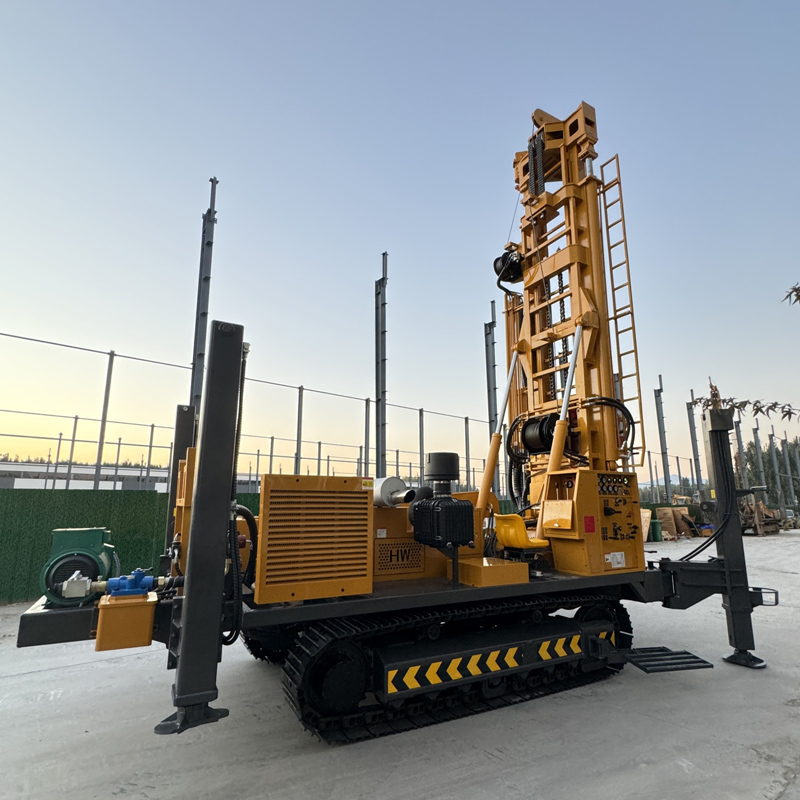

钻孔直径范围105–800 mm，能够覆盖从常规深水井到大直径工程孔的多种需求。较大孔径可用于大井管、大流量抽水和部分大型降水项目，但孔径越大，对空压机、钻具、套管和整机负载要求越高，因此不能只按照最大孔径进行常规施工。
推荐工作气压1.6–8 MPa，耗气量16–96 m³/min。1000米级深孔和大孔径硬岩项目对空压机的压力与排量要求非常高。实际选型时应根据潜孔锤、孔径、孔深、海拔和岩石硬度综合确定，排量不足会直接影响冲击和排渣效率。
在完整硬岩中，可配中、高风压潜孔锤进行DTH钻进。1000米级深孔中，孔底岩粉输送距离长，若排渣不充分，容易形成沉渣和重复破碎，进一步增加扭矩和能耗。因此硬岩深孔更需要稳定风量、良好润滑和持续清孔。
WR1000S也支持泥浆回转钻进。对于土层、黏土、砂层和砂砾层，上部孔段的稳定性直接影响后续深孔施工。可采用泥浆、套管和其他护壁方式先建立稳定孔段，再进入岩层切换DTH潜孔工艺。
深孔穿越断层破碎带时，可能出现掉块、缩径、漏风和卡钻。进入此类孔段后，应降低过快推进，加强清孔，并根据情况使用套管、泡沫或其他稳孔措施。严重漏风时，应分析裂隙规模和空洞情况，而不是仅依赖提高空压机压力。
进入深部主要含水层后，涌水会改变孔内排渣、潜孔锤和压力状态。应记录主要出水层深度，并根据涌水量调整供气、清孔和套管方案。成井阶段还应根据含水层分布设计滤管、止水段和最终泵型。
地下水位较深的农业区、大型农场和干旱地区可能需要500米以上深井。WR1000S具备1000米级深度储备，可用于深层农业灌溉井和高流量水井施工。项目应结合灌溉面积、出水需求和水层条件确定井径及成井结构。
对于浅层水源不足、供水规模较大的社区和基础设施项目，WR1000S可用于大型深层地下水开发。正式施工前应开展水文地质调查和水质评价，设备提供的是深孔施工能力，不能替代含水层评价和供水设计。
大型矿区常需要长期稳定的生活和生产辅助水源。WR1000S的履带底盘、52 T提升力和194 kW动力更适合高负载矿区水井项目，可用于营地供水、抑尘、设备清洗及部分生产辅助用水。
1000米级深度和800 mm最大孔径使设备具备承担部分大型降水钻孔的能力。降水项目应根据水文地质数据确定孔位、井距、井径、滤管和泵量，钻机负责成孔，不能替代完整的降水设计。
WR1000S也适合部分地热调查和温度梯度钻孔。此类项目除钻深外，还需要考虑地层温度、井壁稳定、套管材料和循环方式。若涉及正式地热开发井，应依据专项设计确定钻具和成井结构。
快速提升速度30 m/min，快速推进速度61 m/min，主要用于动力头回位、钻杆操作和辅助动作。1000米级孔深中，单次辅助时间看似不多，但长期累计会显著影响总工期，因此快速动作和6 m钻杆组合更有价值。
194 kW柴油发动机为回转、进给、履带行走和辅助系统提供动力。超深孔施工持续时间长、负载高，应加强发动机冷却、空气滤清、燃油系统和液压油温维护，避免高温和粉尘导致功率下降。

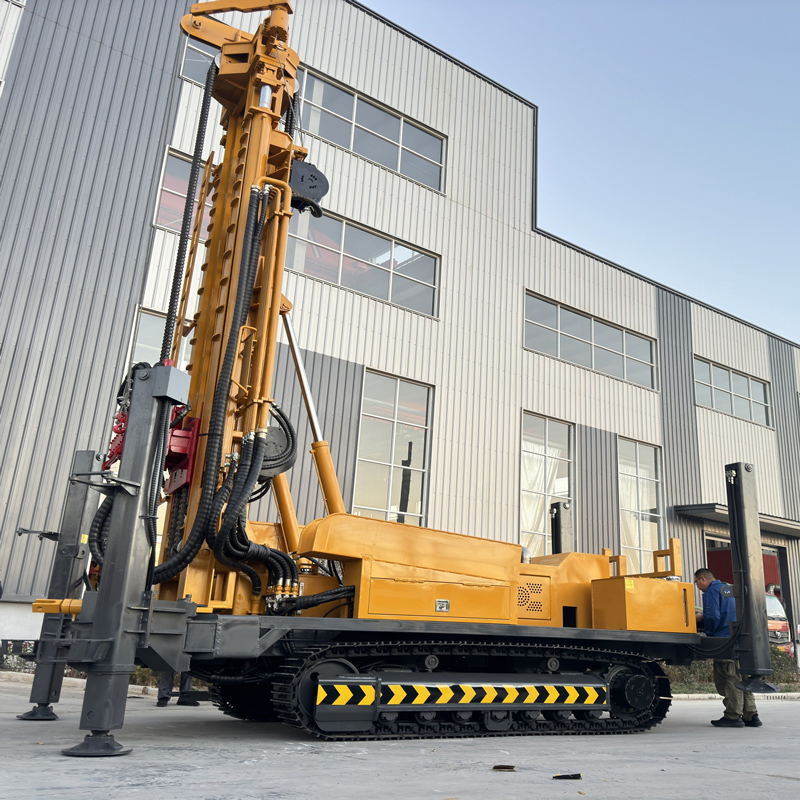

设备行走速度约5 km/h，最大爬坡角度参考21°。对于17.8 T重载设备，这一行走速度主要用于工地内部和孔位之间转场。实际移动前应确认道路承载、坡度、转弯半径和软土地面情况。
液压支腿行程1.7 m，可帮助设备在不平整平台上找平和稳定。1000米级施工周期长，设备水平状态会直接影响塔架受力、孔斜和操作安全。软土地面应使用足够面积的垫板，防止长期沉降。
辅助卷扬提升力2.5 T，可用于潜孔锤、钻杆、套管工具和其他现场附件搬运。超深孔项目配套钻具更多、更重，应合理规划吊装路线和材料摆放区，避免影响主机操作空间。

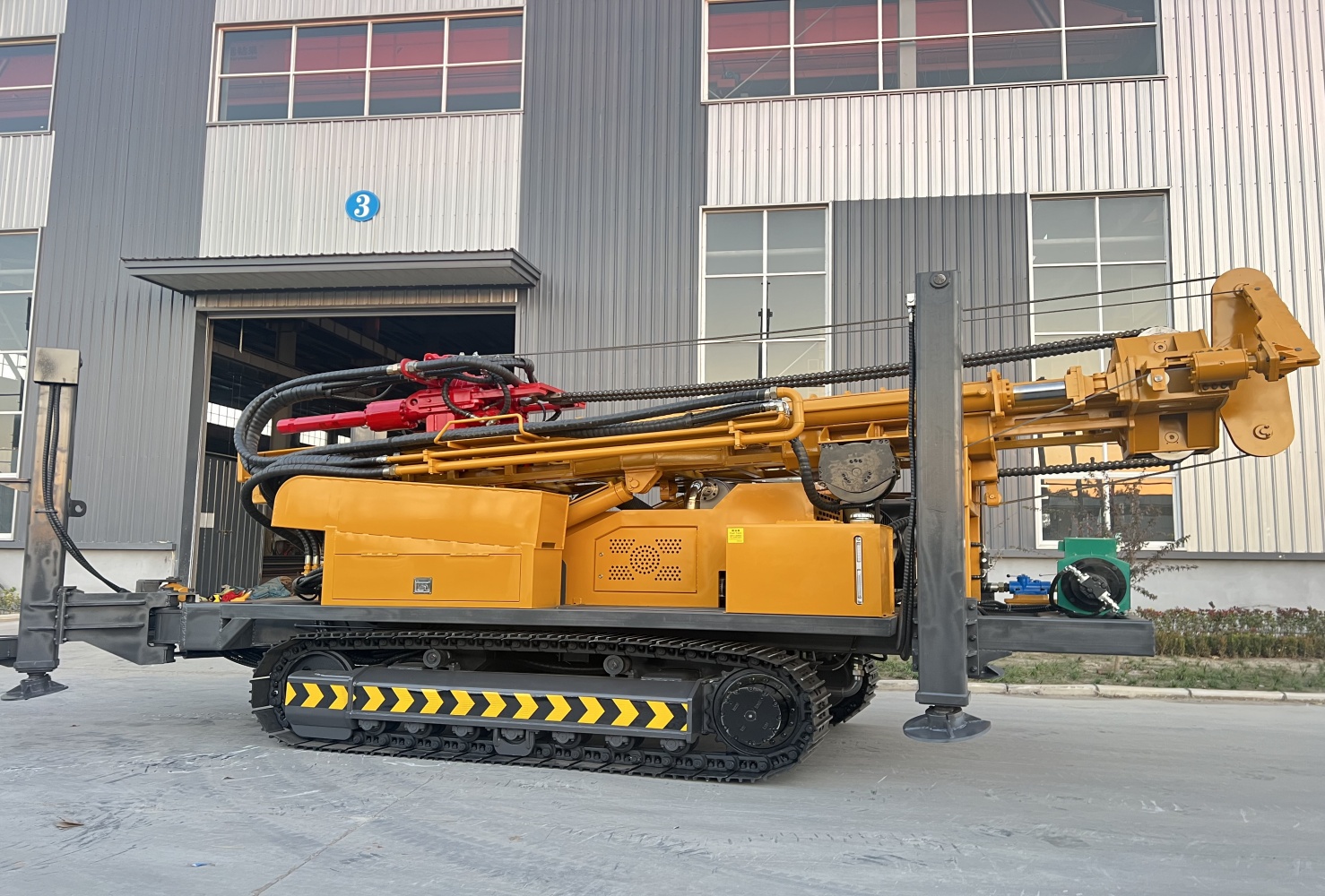

整机重量约17.8 T，外形尺寸约7.3 × 2.25 × 2.75 m。运输时需要确认平板车载重、道路限宽、限高和桥梁承载；伸缩塔架必须可靠锁止，6 m钻杆和套管应单独固定。到达现场后还应预留足够塔架展开和空压机摆放空间。
根据地层和项目需求，可选泥浆泵、离心泵、发电机和泡沫泵。松散层项目更依赖泥浆系统，硬岩深孔更依赖大排量空压机和潜孔锤，裂隙和漏风地层可能需要泡沫辅助。合理选配比简单堆叠附件更重要。
每日施工前应检查发动机、液压系统、伸缩塔架、支腿、履带、辅助卷扬、高压风管和钻杆；深孔阶段持续记录扭矩、风压、返渣、返水和提钻阻力变化；使用6 m钻杆时必须确认塔架完全展开并可靠锁止，任何趋势性异常都应及时停机分析。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR1000S |
| 设备类型 | 伸缩塔架履带式重载水井钻机 |
| 最大钻深 | 1000 m |
| 钻孔直径 | 105–800 mm |
| 塔架结构 | 伸缩塔架 |
| 适用地层 | 松散地层及岩石地层 |
| 钻杆与进给系统 | |
| 钻杆长度 | 6 m |
| 推荐钻杆直径 | 114 mm |
| 轴压力 | 8 T |
| 提升力 | 52 T |
| 快速提升速度 | 30 m/min |
| 快速推进速度 | 61 m/min |
| 回转系统 | |
| 最大回转扭矩 | 26000 / 13000 N·m |
| 最大回转速度 | 70 / 140 r/min |
| 气动系统匹配 | |
| 推荐工作气压 | 1.6–8 MPa |
| 推荐耗气量 | 16–96 m³/min |
| 兼容潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 发动机 | 柴油发动机 |
| 发动机功率 | 194 kW |
| 辅助系统 | |
| 辅助卷扬提升力 | 2.5 T |
| 液压支腿行程 | 1.7 m |
| 行走与整机参数 | |
| 行走速度 | 5 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 17.8 T |
| 外形尺寸 | 7.3 × 2.25 × 2.75 m |
| 钻进方式 | |
| 顶驱液压回转钻进 | 适用于常规深水井和大孔径钻进 |
| DTH潜孔锤钻进 | 适用于风化岩、裂隙岩及完整硬岩 |
| 泥浆回转钻进 | 适用于土层、黏土、砂层、砂砾层等松散地层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 深水井 | 农村、社区、工业及大型地下水开发 |
| 农业灌溉 | 深层灌溉井、大型农场及高流量农业水井 |
| 矿区供水 | 矿山生活用水、抑尘、营地及辅助生产用水 |
| 矿区降水 | 露天矿、地下矿区及大型工程降水钻孔 |
| 工业供水 | 工厂、工业园区及大型工程项目 |
| 地热调查 | 温度梯度孔及部分地热调查钻孔 |
