履带式水井钻机
WR1200SL是一款面向1200米级超深水井、矿区供水、工业供水和地热调查等大型深孔项目设计的重载履带式全液压钻机。设备采用柴油 / 电动双动力配置与伸缩塔架结构，支持9.6 m钻杆，最大钻深1200 m，钻孔直径105–900 mm，并配60 T提升力、30000 / 15000 N·m回转扭矩和264 kW康明斯柴油动力，适合施工周期长、孔径大、深度高且现场能源条件差异明显的工程。

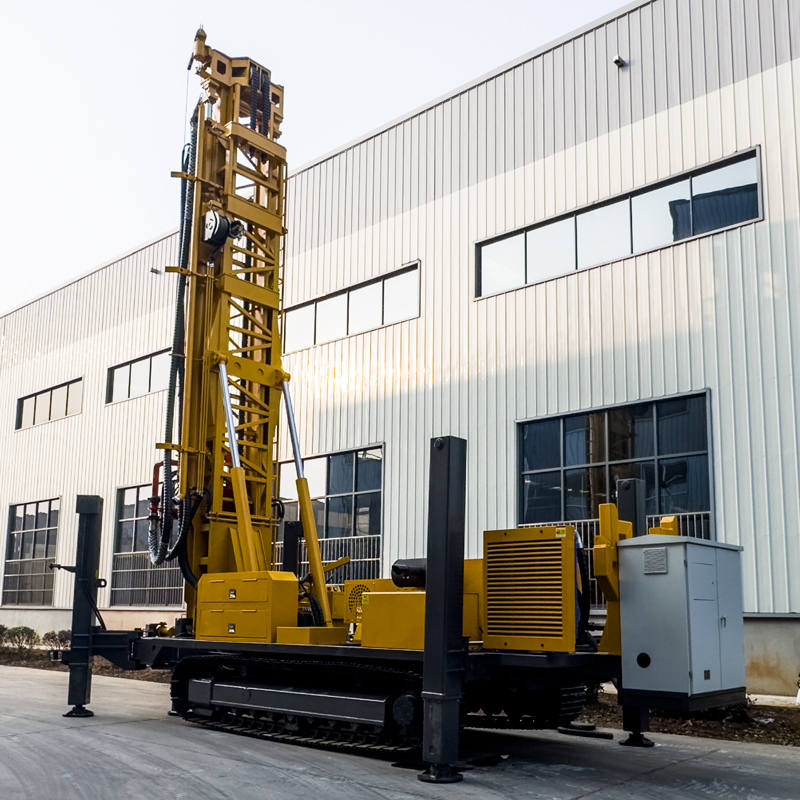

偏远矿区、荒漠和野外项目通常更依赖柴油动力，而矿山固定钻场、工业园区或长期施工项目可能具备稳定电网。WR1200SL可根据现场条件在柴油和电动方案之间进行配置，既保留野外独立施工能力，也为固定工地降低燃油消耗和尾气排放提供选择。电动部分的最终功率、电压、频率和启动方案应根据项目供电系统确定。

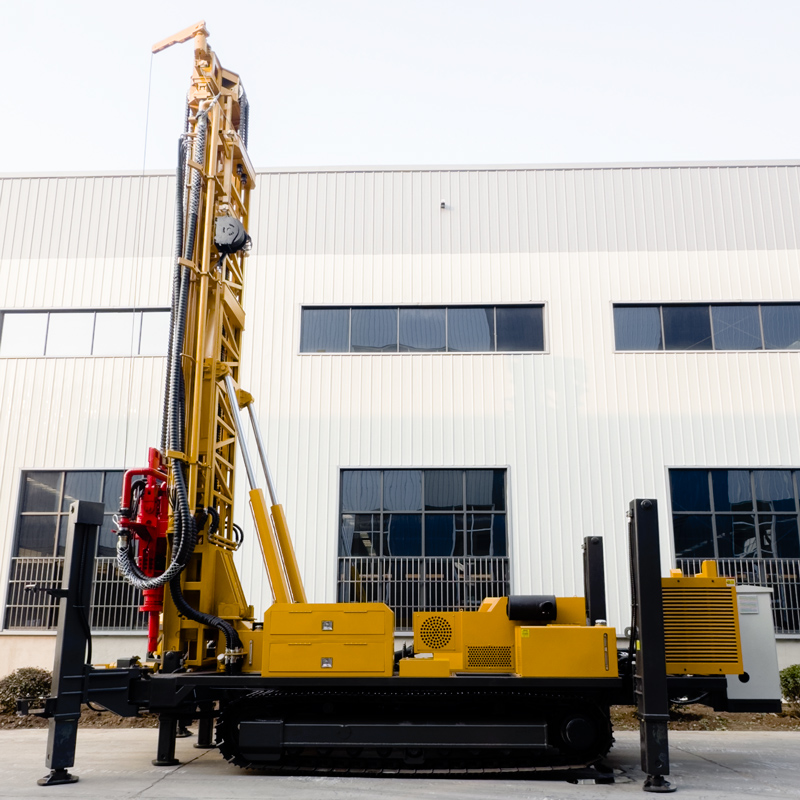

最大钻深1200 m，钻孔直径105–900 mm，使WR1200SL可以覆盖普通水井设备难以承担的深层地下水项目。对于深部含水层、矿区深井、工业大流量供水和特定地热调查，1200米级设备拥有更大的深度储备。实际钻深仍需根据孔径、地层、钻杆、空压机和水文地质条件确定。

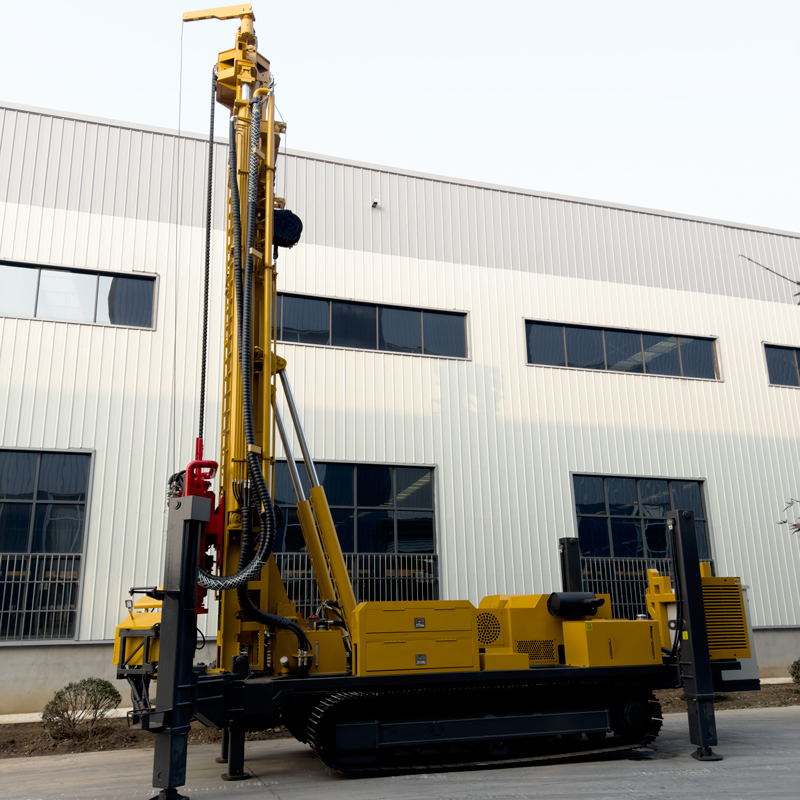

1200米级设备本身体积和重量都较大，因此运输组织比中小型钻机更复杂。伸缩塔架可以在转场时缩短运输轮廓，到达孔位后再展开工作高度，使设备在保证长钻杆作业能力的同时，改善装车、道路通过和工地内部转场条件。
WR1200SL支持9.6 m钻杆，推荐钻杆直径114 / 127 mm。对于1000米以上深孔，如果仍频繁使用短钻杆，接卸次数会非常多，辅助时间和人工强度都会明显增加。9.6 m长钻杆可以显著减少连接频率，更适合超深孔连续施工和长周期项目。
设备提升力达到60 T，轴压力10 T。1200米级孔深下，钻柱自重、孔壁摩阻、套管重量和孔内异常都会显著增加提拉负荷。更大的提升能力有利于正常起下钻、潜孔锤回收和大规格套管作业，但发生卡钻或缩径时仍应先清孔和判断孔内状态。
回转系统最大扭矩30000 / 15000 N·m，对应最大转速85 / 170 r/min。较大孔径、完整硬岩和高摩阻孔段需要更高扭矩，而阻力较小的钻进阶段可采用更高转速。超深孔施工中，应结合扭矩、返渣和钻具负载持续调整参数。
最大孔径达到900 mm，可适配更大井管和更高流量水泵方案，同时也意味着大孔径施工对空压机、钻头、套管、扭矩和提升系统提出更高要求。实际项目中应根据成井目标选择合理孔径，不建议长期按最大孔径作为常规配置。
气动DTH钻进推荐工作气压1.65–8 MPa，耗气量16–120 m³/min。1200米级深孔、大孔径和硬岩工况对空压机排量要求极高。空压机选型必须同时考虑压力和流量，若排量不足，即使压力达到要求，也可能出现冲击不足、排渣困难和孔底积渣。
进入较完整硬岩后，可采用中、高风压DTH潜孔锤进行钻进。深孔中岩粉返出距离长，孔底清洁尤其重要。应保证潜孔锤润滑、钻头磨损受控和风量稳定，若返渣持续减少或扭矩异常升高，应及时清孔和检查钻具。
土层、黏土、砂层和砂砾层可采用泥浆回转、套管或其他护壁方式。对于1200米级超深井，上部孔段稳定性对后续施工影响更大，一旦上部缩径或坍孔，深部钻进和提钻都会变得更加困难，因此前期稳孔不能省略。
深孔穿越断层、角砾岩和裂隙发育区时，可能出现掉块、漏风、缩径和卡钻。进入异常孔段后应降低推进、加强清孔，并根据情况使用套管、泡沫或其他处理方法。若提钻阻力持续增大，应及时停钻分析。
进入主要含水层后，涌水会改变孔内排渣和潜孔锤工作条件。施工人员应记录主要出水层深度，并根据水量调整供气、清孔和套管方式。成井阶段还需根据含水层厚度和水质条件设计滤管、止水段和最终泵型。
对于浅层水源不足、供水人口较多或地下水埋深较大的区域，WR1200SL可用于大型深层饮用水井和社区供水项目。此类项目应先完成水文地质调查和水质评价，再确定目标层位、井径和井深，避免盲目追求最大钻深。
干旱地区、大型农场和规模化农业区可能需要500米以上甚至更深的灌溉井。WR1200SL的1200米级深度储备和9.6 m钻杆配置适合长周期深井施工。实际井身结构应结合灌溉面积、出水量和泵型确定。
矿山项目需要生活用水、抑尘、设备清洗和辅助生产水源。WR1200SL的60 T提升力、重载履带底盘和双动力配置尤其适合大型矿区深井项目。矿区固定钻场若具备电网条件，可根据需求配置电动方案。
1200米级钻深和900 mm最大孔径使设备具备承担部分大型降水钻孔的能力。降水工程必须依据水文地质条件设计井位、井距、孔径、滤管和泵量，钻机只负责成孔，不能代替完整的降水方案。
WR1200SL可用于部分地热调查、温度梯度孔和深部地层温度验证。地热项目除钻深外，还需要考虑地层温度、循环介质、套管材料和井壁稳定。如果是正式地热开发井，应依据专项设计配置钻具和成井系统。
快速提升速度29 m/min，快速推进速度51 m/min，主要用于动力头回位、钻杆操作和非钻进动作。超深孔项目施工周期长，单次节省的辅助时间长期累积后非常可观，尤其配合9.6 m长钻杆更能提高设备有效工作时间。
柴油动力配置为264 kW康明斯发动机，为回转、进给、履带行走、支腿和辅助系统提供动力。1200米深孔通常连续作业时间长，应强化发动机冷却、空气滤清、燃油系统和液压油温维护，避免高温和粉尘造成动力下降。
如果矿山、工业园区或固定钻场具备稳定电源，可以根据项目电网配置电动驱动系统。电动模式有利于降低燃油消耗和现场尾气，但必须提前确认电压、频率、变压器容量、电缆距离和启动电流，不能直接按照柴油功率简单换算。
设备配5 T大辅助卷扬和2.5 T小辅助卷扬，可分别用于较重钻具、潜孔锤、套管和一般附件搬运。1200米级项目配套工具多、单件重量大，双卷扬能够提高现场组织效率，但吊装作业必须严格遵守额定载荷和安全距离。
行走速度约6 km/h，最大爬坡角度参考21°。对于25 T重载设备，这一行走能力主要用于工地内部和孔位之间转场。移动前必须确认道路承载、坡度、转弯半径和软土地面情况，长塔架应处于安全运输状态。
液压支腿行程1.7 m，可用于设备找平和稳定支撑。超深孔施工周期长，设备长期承受钻柱和回转载荷，支腿沉降和平台不平会影响孔斜和塔架受力。软土地面应铺设足够面积的垫板。
整机重量约25 T，外形尺寸约10.85 × 2.25 × 2.98 m。跨区域运输需要提前确认平板车载重、道路限高、桥梁承载和转弯空间；9.6 m钻杆通常也需单独运输。到达现场后还应预留空压机、泥浆系统和材料区。
不同地层和项目可配置泥浆泵、离心泵、发电机和泡沫泵。松散层多的项目更依赖泥浆系统，硬岩深孔更依赖大排量空压机和潜孔锤，裂隙漏风地层可能使用泡沫辅助。应根据主要工况组合，而不是统一堆叠全部附件。
每日开工前应检查发动机、电气系统、液压系统、伸缩塔架、支腿、履带、双卷扬、高压风管和长钻杆；深孔施工中持续记录扭矩、风压、返渣、返水和提钻阻力；切换或使用电动方案时，应按照项目电气规范确认接地、保护和供电容量。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR1200SL |
| 设备类型 | 油电两用伸缩塔架履带式重载水井钻机 |
| 动力配置 | 柴油 / 电动双动力 |
| 最大钻深 | 1200 m |
| 钻孔直径 | 105–900 mm |
| 塔架结构 | 伸缩塔架 |
| 适用地层 | 松散地层及岩石地层 |
| 钻杆与进给系统 | |
| 钻杆长度 | 9.6 m |
| 推荐钻杆直径 | 114 / 127 mm |
| 轴压力 | 10 T |
| 提升力 | 60 T |
| 快速提升速度 | 29 m/min |
| 快速推进速度 | 51 m/min |
| 回转系统 | |
| 最大回转扭矩 | 30000 / 15000 N·m |
| 最大回转速度 | 85 / 170 r/min |
| 气动系统匹配 | |
| 推荐工作气压 | 1.65–8 MPa |
| 推荐耗气量 | 16–120 m³/min |
| 兼容潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 柴油发动机品牌 | 康明斯 |
| 柴油发动机功率 | 264 kW |
| 电动配置 | 可根据项目现场供电条件定制 |
| 辅助系统 | |
| 大辅助卷扬提升力 | 5 T |
| 小辅助卷扬提升力 | 2.5 T |
| 液压支腿行程 | 1.7 m |
| 行走与整机参数 | |
| 行走速度 | 6 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 25 T |
| 外形尺寸 | 10.85 × 2.25 × 2.98 m |
| 钻进方式 | |
| 顶驱液压回转钻进 | 适用于常规深水井及大孔径钻进 |
| DTH潜孔锤钻进 | 适用于风化岩、裂隙岩及完整硬岩 |
| 泥浆回转钻进 | 适用于土层、黏土、砂层、砂砾层等松散地层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 超深水井 | 农村、社区、工业及大型深层地下水开发 |
| 农业灌溉 | 深层灌溉井、大型农场及高流量农业用井 |
| 工业供水 | 工厂、工业园区和大型基础设施项目 |
| 矿区供水 | 矿山生活用水、抑尘、营地及辅助生产用水 |
| 矿区降水 | 露天矿、地下矿区及大型工程降水钻孔 |
| 地热调查 | 温度梯度孔及部分地热调查钻孔 |
