履带式水井钻机
WR220SE是一款突出“小型、灵活、水气两用、高性价比”的220米级履带式水井钻机。相比200米级基础机型，它在钻深上进一步增加，同时继续保持紧凑机身和较低整机重量，适合农村、农田、果园、养殖场以及空间有限的施工现场。对于需要频繁转场、预算有限但又希望覆盖更多常规水井项目的客户，这款设备具有较强的实用性。
WR220SE中的E代表高性价比版本，产品定位不是追求大型深孔设备那种高功率和复杂配置，而是在220米级常用水井施工范围内保留核心能力。48 kW动力、13 T提升力、3400–4700 N·m回转扭矩和水气两用钻进方式，使设备能够覆盖较多农村和农业项目，同时控制设备采购、运输和维护成本。

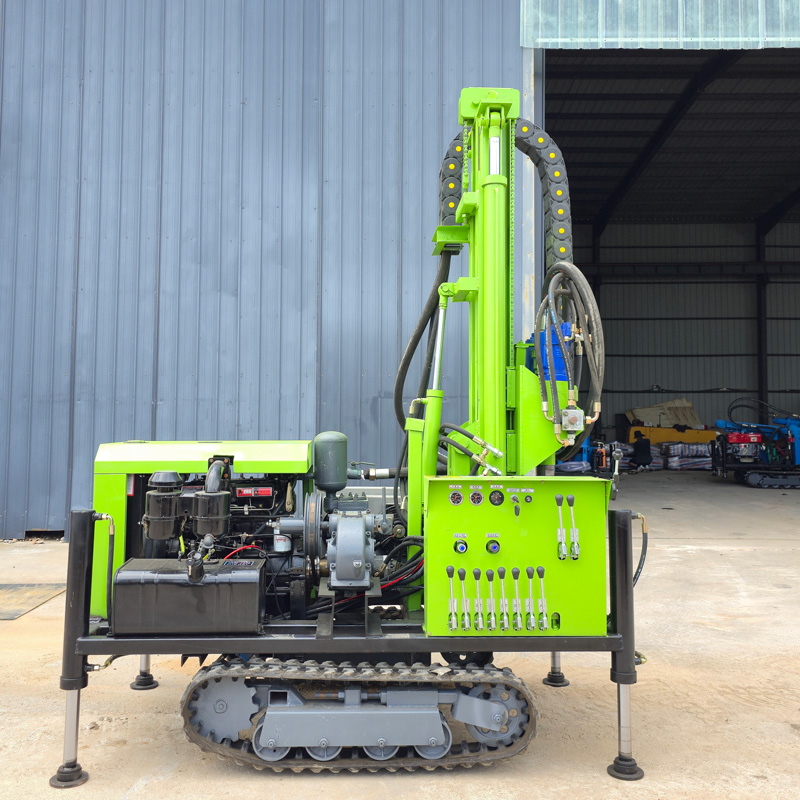

整机外形约3950 × 1750 × 2250 mm，重量约4.7 T，属于中小型履带水井钻机。对于乡村道路、果园通道、农田边缘、院落和围挡内施工点，这类紧凑机身更容易进场和调整孔位，也降低了大型运输车辆和宽阔施工面的依赖。

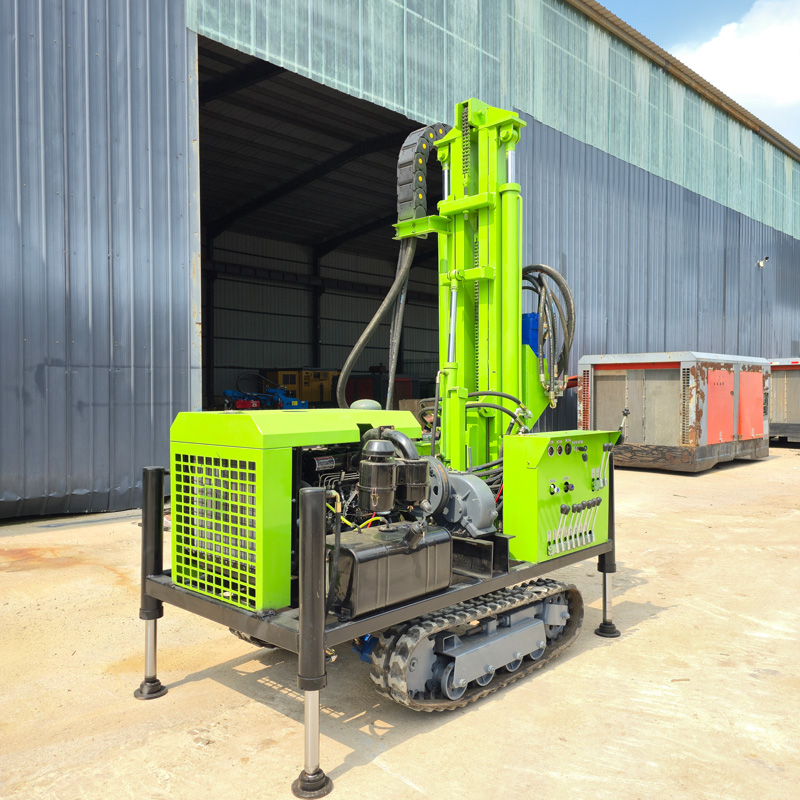

WR220SE适合农田灌溉井、果园水井、苗圃供水和温室用水等项目。220米级钻深相比更小型设备拥有更大的找水余量，特别适合地下水位变化较大的丘陵、旱作区和季节性灌溉区域。实际井深仍应根据当地水文地质资料和含水层位置确定。
在集中供水覆盖不足或偏远村庄，设备可用于家庭生活水井、小型公共井和村级供水项目。140–254 mm钻孔直径范围可以根据井管规格、潜水泵尺寸和预计出水量进行选择。成井时还需要结合含水层位置合理设置滤管和封闭层段。
养殖场往往需要较稳定的饮水、清洗和生产用水。WR220SE可以用于牲畜饮水井、养殖场辅助用井和牧区小型供水工程。柴油动力使设备在无固定电网的场地也能独立施工，适合较偏远的农业和养殖环境。

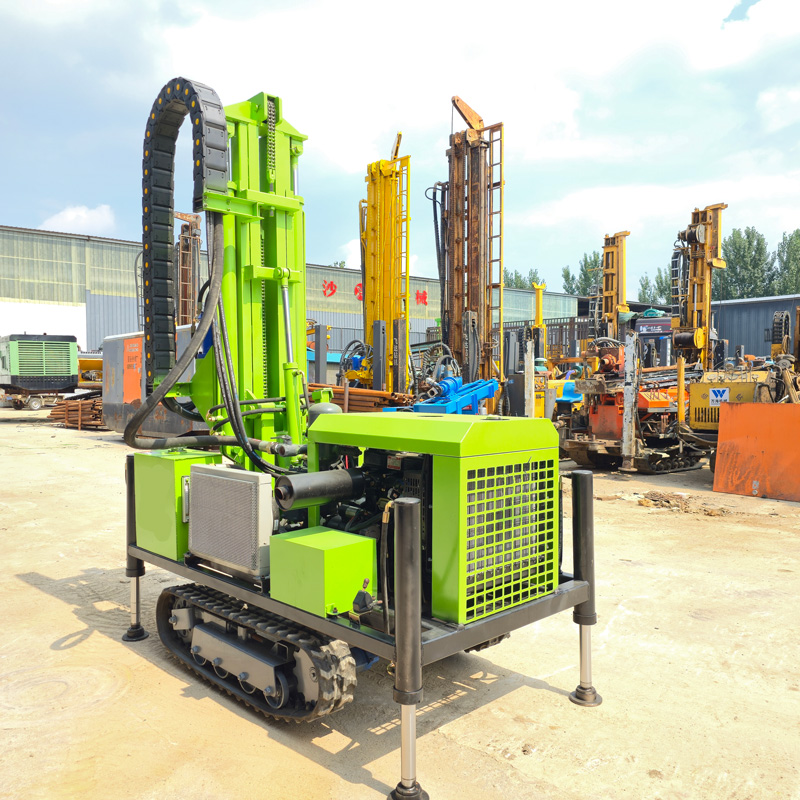

WR220SE支持水气两用钻进，可以根据地层条件选择更合适的工艺。土层、黏土和松散覆盖层可重点考虑稳孔和排渣；进入风化岩或较完整岩层后，可配套潜孔锤和空压机采用气动钻进。水气两用并不是简单切换，而是要根据孔壁稳定、排渣和地层硬度选择施工方式。
风化岩层通常钻进速度较快，但孔壁结构可能不稳定。施工中应根据掉块、缩径和返水情况控制推进速度，并及时采取套管或清孔措施。进入较完整岩层后，应配合合适的潜孔锤、钻头和空压机，使冲击、回转和排渣保持协调。
砂层和砂砾层容易出现塌孔、埋钻和孔径扩大，尤其在地下水较丰富时更明显。此类地层应优先考虑孔壁保护和套管跟进，必要时采用水钻或其他稳孔方式，不建议一味依靠气动钻进快速穿过。
裂隙和破碎带可能导致漏风、掉块、卡钻和排渣异常。遇到这类孔段时，应降低推进速度、保持持续清孔并观察风压和返水变化。如果破碎带较厚，可采用套管或分段处理方式提高孔壁稳定性。

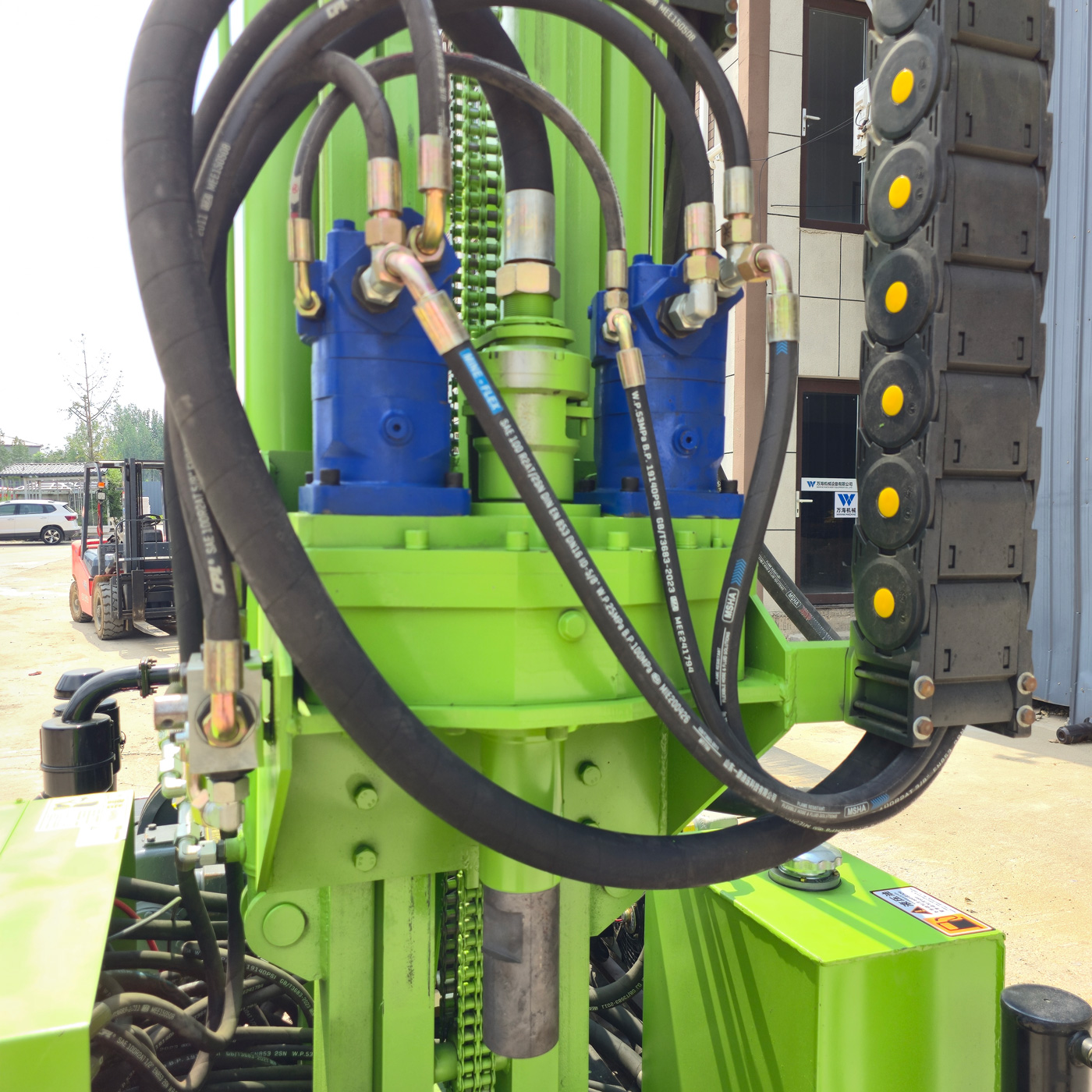

回转扭矩3400–4700 N·m，回转速度45–70 rpm，可覆盖多数220米级常规水井项目。回转参数应与钻杆、钻头、潜孔锤和地层相匹配，完整岩层中可保持稳定转速，破碎带或阻力增加时应适当降低转速和推进。
13 T提升力可满足常规钻杆起下、钻具处理和部分套管作业。若出现提钻阻力持续增加、返水突然减少或钻具旋转不顺，应先检查孔壁、排渣和钻杆状态，再采取清孔、缓提或套管等处理措施，不建议直接使用最大提升力强拉。
快速提升速度30 m/min、快速推进速度60 m/min，主要用于动力头快速移动和钻杆操作，可减少非钻进时间。真正的进尺效率取决于地层硬度、孔径、钻具磨损、空压机能力和操作方式，不能把快速推进速度直接理解为实际钻进速度。
如果采用潜孔锤钻进，空压机是决定效率的重要配套设备。参考工作气压1.7–2.5 MPa、耗气量17–31 m³/min。孔径增大、岩层变硬或海拔升高时，对空压机排量的要求会更高，因此应按实际潜孔锤规格选配，而不是只看压力。
设备配2.6 m塔架，一次推进长度3.3 m，可使用1.5 m、2.0 m和3.0 m钻杆。这样的配置兼顾紧凑机身和钻杆操作效率，适合小型履带钻机频繁转场和日常水井施工。

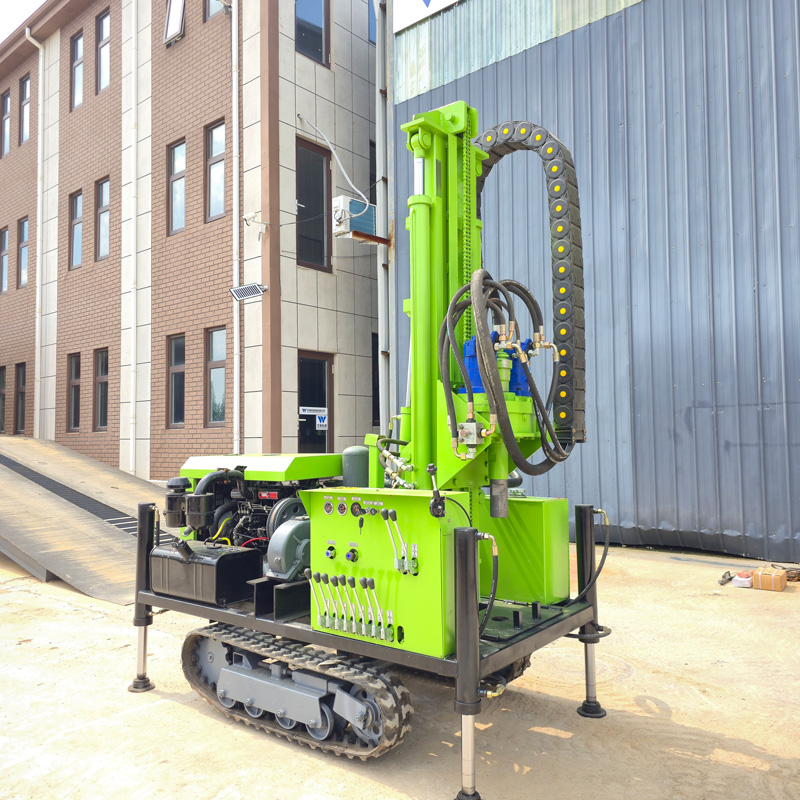

整机行走速度约2.5 km/h，最大爬坡能力参考30°。履带结构在泥土路、碎石路、果园和一般不平整场地具有较好的附着力。实际爬坡和转场前应根据地面湿滑程度、坡度和重心状态判断，塔架应处于安全运输位置。
高支腿行程1.4 m，可帮助钻机在轻度不平整场地完成支撑和找平。软土地面应增加垫板，避免支腿下沉；正式开孔前应确认整机稳定和塔架方向，避免地面沉降影响孔斜和钻进安全。
根据项目可配置Φ76或Φ89钻杆、潜孔锤、钻头、套管、空压机、风管、油雾器以及水钻相关配套。不同地层和孔径应分别匹配钻具，尤其是水气两用项目，应提前明确主要地层类型和施工方法。
开工前检查发动机、液压系统、塔架、卷扬、履带和高压风管；钻进过程中关注风压、排渣、返水和设备温度；完成施工后及时清理泥浆、粉尘和杂物，并检查钻杆丝扣、钻头、潜孔锤和液压接头磨损。频繁运输时还应检查设备固定点和装车安全。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR220SE |
| 设备类型 | 高性价比迷你履带式液压水井钻机 |
| 最大钻深 | 220 m |
| 钻孔直径 | 140–254 mm |
| 钻杆直径 | Φ76 / Φ89 mm |
| 钻杆长度 | 1.5 / 2.0 / 3.0 m |
| 钻进方式 | 水气两用 |
| 塔架与进给系统 | |
| 塔架高度 | 2.6 m |
| 一次推进长度 | 3.3 m |
| 提升力 | 13 T |
| 快速提升速度 | 30 m/min |
| 快速推进速度 | 60 m/min |
| 高支腿行程 | 1.4 m |
| 回转系统 | |
| 回转扭矩 | 3400–4700 N·m |
| 回转速度 | 45–70 rpm |
| 动力系统 | |
| 发动机品牌 | 玉柴 |
| 发动机功率 | 48 kW |
| 空压机匹配参数 | |
| 工作气压 | 1.7–2.5 MPa |
| 耗气量 | 17–31 m³/min |
| 匹配说明 | 根据孔径、潜孔锤规格、目标孔深、海拔和岩层硬度选择空压机 |
| 辅助系统 | |
| 卷扬机提升力 | 1.5 T |
| 履带底盘 | |
| 行走速度 | 2.5 km/h |
| 最大爬坡能力 | 30° |
| 装车宽度 | 2.6 m |
| 适用地面 | 村道、农田、果园、碎石地及一般不平整场地 |
| 整机尺寸与重量 | |
| 外形尺寸 | 3950 × 1750 × 2250 mm |
| 整机重量 | 4.7 T |
