履带式水井钻机

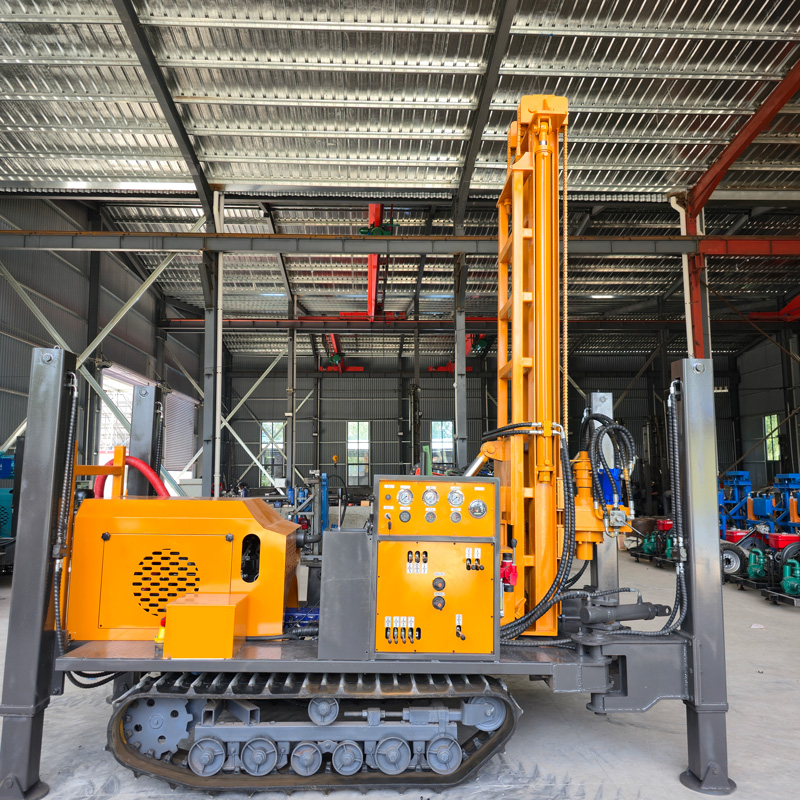

WR260是一款面向常规中浅层水井施工设计的紧凑型履带式全液压钻机。设备最大钻深260 m，钻孔直径140–305 mm，配15 T提升力、4000–5300 N·m回转扭矩和76 kW柴油动力，适用于农村供水、农业灌溉、养殖场、工业用水、施工现场以及小型矿区供水等项目。
相比120米、200米级小型水井钻机，WR260拥有更大的钻深余量，同时仍保持较紧凑的机身和5.7 T整机重量。对于地下水位相对较深、但又不需要500米以上重型设备的项目，这一级别在设备投入、运输成本和施工能力之间更容易取得平衡。
WR260可用于家庭水井、村庄水井和小型社区供水井施工。140–305 mm钻孔直径能够覆盖多种井管和潜水泵配置。成井前应结合含水层位置、预计出水量和当地水质要求确定井深、井径、滤管和封闭层段。
农业灌溉是这类钻机的典型应用之一。WR260可用于农田、果园、温室和苗圃水井项目，履带底盘便于在村道、田间道路和碎石场地内转场。对于需要多口灌溉井的施工队，紧凑机身和较强机动性有利于减少孔位转换时间。
养殖项目通常需要长期稳定的饮水和清洗用水。260米级钻深能够覆盖比浅井设备更深的地下水层，适合养殖场、牧场和偏远农业项目。实际井位仍应依据当地水文地质条件选择，不能单纯通过增加井深替代前期找水判断。
矿山和地质勘探现场常需要生活用水、设备清洗和抑尘水源。WR260履带式底盘便于在矿区碎石路和一般不平整场地移动，可用于矿区营地水井和小型生产辅助水井。若项目硬岩比例较高，应重点匹配潜孔锤和空压机。
对于工厂、车间、施工营地和基础设施项目，WR260可用于辅助供水、设备清洗和施工用水井。由于设备尺寸约3900 × 1750 × 2250 mm，相比大型深水井钻机更容易进入厂区和空间受限的施工区域。

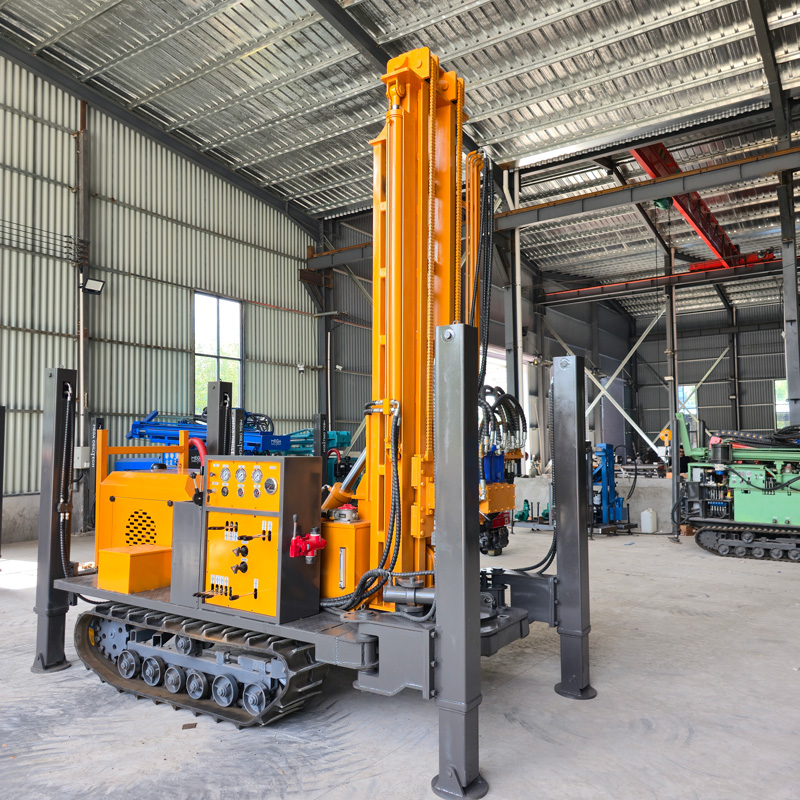

回转扭矩范围4000–5300 N·m，回转速度45–70 r/min，适合配合76 mm或89 mm钻杆和常见潜孔锤进行钻进。进入完整硬岩后，应根据岩石硬度、潜孔锤规格和排渣状态调整回转与推进，保持冲击、回转和供气协调。
15 T提升力可用于正常起下钻、钻杆处理、潜孔锤回收和部分套管作业。钻孔加深后，钻杆自重和孔壁摩阻都会增加。若提钻阻力出现持续异常，应先清孔并检查孔壁和钻具，而不是直接依靠最大提升力强行处理。
一次推进长度3.3 m，可匹配1.5 m、2 m和3 m钻杆。较长的单次推进可以减少动力头反复回位和钻杆连接的辅助时间，使连续施工更顺畅。实际进尺效率仍取决于岩性、孔径、潜孔锤和空压机性能。
快速提升速度24 m/min、快速推进速度40 m/min，主要用于钻杆操作、动力头回位和非钻进阶段。这里的“快速推进”不是地层中的实际进尺速度，资料中的参考钻进效率为10–35 m/h，现场结果会随岩层条件明显变化。
采用DTH潜孔锤钻进时，参考工作气压1.7–2.5 MPa、耗气量17–31 m³/min。空压机排量不足会造成潜孔锤冲击不足和排渣困难；孔径增加、岩层变硬或海拔升高时，通常需要更充足的空气流量。
配套合适潜孔锤、钻头和空压机后，可用于石灰岩、砂岩、花岗岩等较完整岩层。硬岩钻进时应关注钻头磨损、潜孔锤润滑和排渣状态，避免因风量不足造成重复破碎和孔底岩粉堆积。
风化岩层容易出现孔壁掉块和缩径，钻进速度虽然可能较快，但稳定性不一定理想。进入软硬交替地层后，应及时根据钻进阻力变化调整推进和回转，必要时使用套管保护上部不稳定孔段。
松散覆盖层中直接使用潜孔锤可能造成坍孔和埋钻，应根据地层选择套管、泥浆或其他稳孔工艺，先建立稳定孔口和上部孔段，再进入岩层进行气动潜孔钻进。
破碎地层容易出现掉块、漏风和卡钻。施工中应降低过快推进，保持持续排渣和清孔，并观察风压变化。若破碎带较厚，可根据现场情况采用套管或泡沫辅助方式提高孔壁稳定性。
进入含水层后，地下水会改变潜孔锤工作和岩粉排出状态。应根据涌水量调整供气和清孔方式，并记录主要含水层深度。正式成井时，还要根据含水层位置合理配置井管、滤管和止水结构。
在石灰岩溶洞、开放裂隙或强漏风地层中，空压机压力和流量可能难以有效传递到孔底。此类情况可能需要泡沫、套管、增加风量或更换施工方法，应根据漏风程度和孔内反馈及时调整。

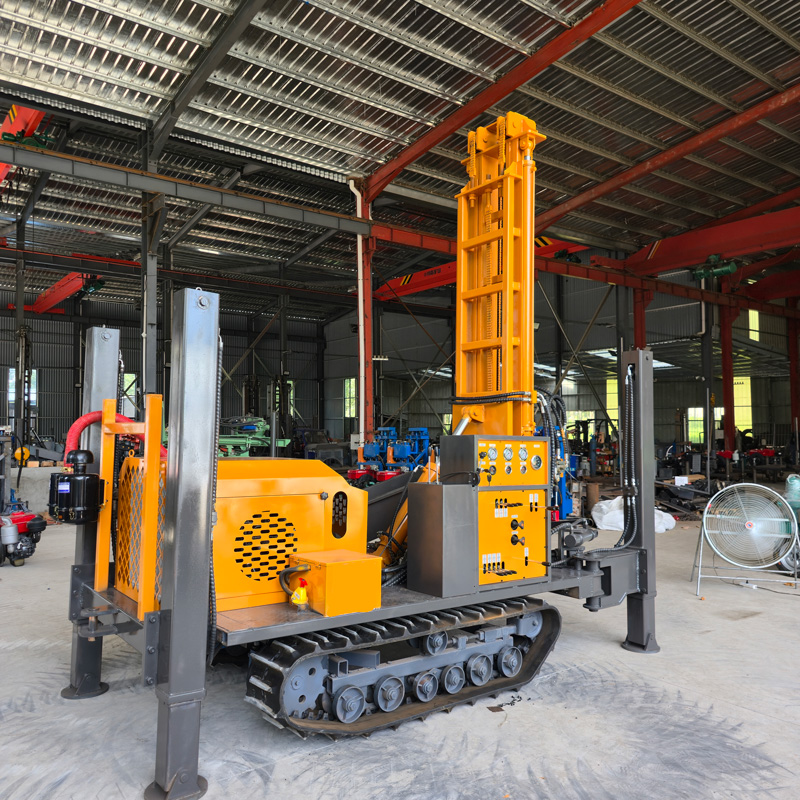

WR260采用钢制履带底盘，行走速度约2.5 km/h，参考最大爬坡能力30°。钢履带具有较好的牵引和稳定能力，适合碎石地、农村道路和矿区场地。设备转场时应收回塔架并评估边坡和地面承载条件。
高支腿行程1.4 m，可在轻度不平整地面上对设备进行支撑和找平。开孔前应保证整机稳定，软土地面需要增加垫板，避免支腿沉降导致塔架倾斜和孔位偏移。
辅助卷扬提升力1.5 T，可用于搬运潜孔锤、钻杆、套管工具和部分现场辅助设备。正确使用卷扬能够降低人工劳动强度，但吊装时应控制载荷并避免人员处于悬吊物下方。
资料中还提供可选电机动力方案。对于具备稳定供电条件的厂区、矿山或固定施工项目，电机动力可减少柴油补给和尾气问题。最终电机功率、电压和控制方式应以正式配置为准。
原始资料中有一项2.73 m参数标注为“装车宽度 / Width of loading”。由于该名称与整机外形宽度1750 mm并不一致，本文在参数表中按“资料标注宽度”保留，不额外解释为实际运输宽度，最终应以正式生产技术资料确认。
每日施工前应检查发动机、液压系统、回转头、塔架、卷扬和高压风管；作业时持续观察风压、排渣、返水和设备温度；结束后清理泥浆和粉尘，并检查钻杆丝扣、潜孔锤润滑和液压接头。频繁转场时应同时检查履带和装车固定点。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR260 |
| 设备类型 | 紧凑型履带式全液压水井钻机 |
| 底盘形式 | 钢制履带底盘 |
| 主要钻进方式 | DTH潜孔锤钻进 |
| 动力配置 | 76 kW柴油机 / 可选电机动力 |
| 钻进能力 | |
| 最大钻深 | 260 m |
| 钻孔直径 | 140–305 mm |
| 钻杆直径 | 76 / 89 mm |
| 钻杆长度 | 1.5 / 2 / 3 m |
| 参考钻进效率 | 10–35 m/h |
| 回转与进给系统 | |
| 回转扭矩 | 4000–5300 N·m |
| 回转速度 | 45–70 r/min |
| 一次推进长度 | 3.3 m |
| 提升力 | 15 T |
| 快速提升速度 | 24 m/min |
| 快速推进速度 | 40 m/min |
| 空压机匹配参数 | |
| 工作气压 | 1.7–2.5 MPa |
| 耗气量 | 17–31 m³/min |
| 匹配说明 | 根据孔径、潜孔锤、目标孔深、海拔和岩层硬度选择空压机 |
| 履带与稳定系统 | |
| 行走速度 | 2.5 km/h |
| 最大爬坡能力 | 30° |
| 高支腿行程 | 1.4 m |
| 资料标注宽度 | 2.73 m |
| 辅助系统 | |
| 卷扬机提升力 | 1.5 T |
| 整机尺寸与重量 | |
| 外形尺寸 | 3900 × 1750 × 2250 mm |
| 整机重量 | 5.7 T |
| 典型应用 | |
| 农村与社区供水 | 家庭水井、村庄水井、小型社区供水井 |
| 农业灌溉 | 农田、果园、温室及苗圃灌溉井 |
| 养殖用水 | 牧场、养殖场和偏远农业项目供水 |
| 工业用水 | 工厂、施工营地、设备清洗和辅助用水 |
| 矿区供水 | 矿山营地、勘探现场、抑尘和辅助生产供水 |
| 地层适应性 | |
| 完整岩层 | 配套合适潜孔锤、钻头和空压机进行DTH钻进 |
| 风化岩 | 根据孔壁稳定情况控制推进并及时清孔 |
| 松散覆盖层 | 可能需要套管或上部稳孔措施 |
| 破碎地层 | 降低推进速度，加强清孔并视情况跟进套管 |
| 含水层 | 根据涌水量调整供气、排渣和套管方式 |
| 溶洞 / 漏风地层 | 可能需要泡沫、套管、增加风量或调整钻进方法 |
