履带式水井钻机
WR400QS是一款面向400米级中深孔水井施工的履带式全液压钻机。相比300米和350米级机型，它在钻深、提升能力和整机负载方面进一步提高，同时直接支持6 m钻杆，适合农田灌溉、农村供水、矿区供水、地下水调查以及对连续施工效率有更高要求的中深孔项目。
最大钻深400 m，钻孔直径105–325 mm，使WR400QS可以覆盖更多中深层地下水开发需求。对于浅层含水层不稳定、地下水位较深或项目需要更大找水余量的区域，400米级设备比常规300米机型具备更大的施工空间，但最终井深仍应结合当地水文地质条件确定。
这款设备直接支持6 m钻杆，推荐钻杆直径89 / 102 mm。长钻杆的主要价值是减少接杆频率，在300–400米级水井项目中尤其明显。对施工队而言，接卸钻杆次数减少意味着辅助时间更少，也能降低频繁搬运带来的人工负担。
WR400QS提供22 T提升力，明显高于常规中小型水井钻机。随着孔深增加，钻杆自重、孔壁摩阻和套管重量都会上升，更大的提升能力有利于正常起下钻、钻具回收和套管处理。但遇到卡钻、缩径或孔壁掉块时，仍应优先通过清孔和工艺调整解决，而不是单纯依靠最大提升力强拉。
回转系统最大扭矩为8000 / 4000 N·m，对应最大转速75 / 150 r/min。低速高扭矩更适合大孔径、硬岩和高负载工况；较高转速则适合阻力相对较小的钻进阶段。现场应根据孔径、钻具和岩层变化选择合适工况，避免长期固定使用单一转速。
参考轴压力4 T，快速推进速度56 m/min，快速提升速度29 m/min。轴压力主要用于钻具给进控制，而快速推进和快速提升则更多用于动力头回位、钻杆操作和非钻进动作。真正的岩层进尺速度仍取决于地层、钻头、潜孔锤和空压机能力。
采用DTH潜孔锤钻进时，推荐工作气压1.2–3.5 MPa，耗气量16–55 m³/min，可匹配中、高风压系列潜孔锤。对于较大孔径、完整硬岩或高海拔工况，空压机排量是否充足往往比单纯达到压力数值更重要。
进入风化岩、石灰岩、砂岩、花岗岩等岩层后，可根据岩石硬度和孔径选择潜孔锤与钻头。完整硬岩中应保持稳定供气和合理回转，及时清理孔底岩粉；如果返渣减少或风压异常，应先判断是否存在堵塞、漏风或孔底积渣。
资料显示WR400QS不仅可采用潜孔锤钻进，也支持泥浆回转钻进。对于土层、黏土、砂层和其他松散地层，泥浆循环有助于护壁、携带钻屑和维持孔径。上部覆盖层较厚时，应优先解决孔壁稳定，再进入岩层开展气动潜孔钻进。
破碎带可能造成掉块、漏风和卡钻。此时应降低过快推进，保持持续清孔，并根据漏风和孔壁情况使用泡沫、套管或其他辅助措施。若钻具回转阻力突然增大，应及时判断孔内是否存在掉块或缩径。
进入主要含水层后，地下水会改变孔内排渣和潜孔锤工作状态。应及时记录出水层深度，并根据涌水量调整供气、清孔和套管方式。成井阶段还应根据含水层位置合理设置滤管和止水段，确保后期抽水效果。
矿区经常需要生活用水、抑尘、设备清洗和辅助生产用水。WR400QS履带底盘适合矿区碎石路和一般不平整场地，400米级钻深又能覆盖较深地下水层，因此特别适合矿山营地、勘探基地和露天矿区供水项目。
对于地下水位较深的农田、果园和大棚种植区，400米级钻机能够提供更大的找水深度余量。6米钻杆减少接杆次数，适合连续施工多口灌溉井。实际井径和泵型应根据预计出水量和灌溉规模单独设计。
在集中供水管网覆盖不足的村庄和偏远地区，WR400QS可用于村级供水井、学校、诊所和小型社区地下水开发。设备采用柴油动力和履带底盘，对现场固定电源依赖较小，更适合野外水井工程。
除直接成井外，设备还可用于地下水调查和一般水文地质钻孔，通过钻进过程中的地层变化、返水、涌水量和孔深记录，为后续井位选择和地下水评价提供参考。若项目需要高质量岩芯样品，则应使用专用岩芯钻机。
履带行走速度约3 km/h，最大爬坡角度参考21°。相比更小型机，WR400QS整机重量达到8.6 T，因此转场时应更加关注地面承载力、边坡稳定和运输路线。湿滑地面、软土和侧坡环境下应谨慎移动。

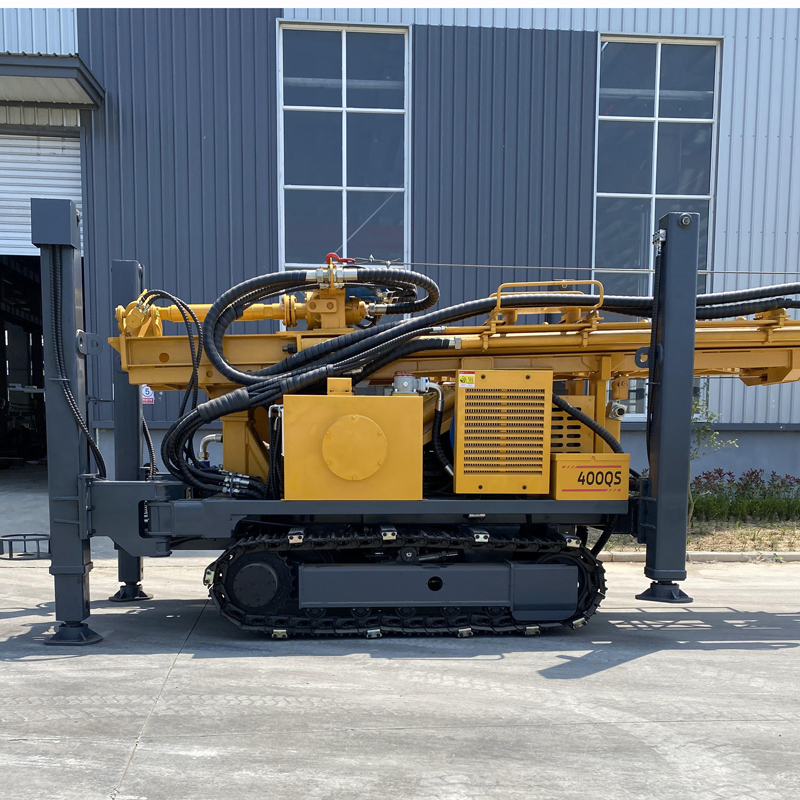

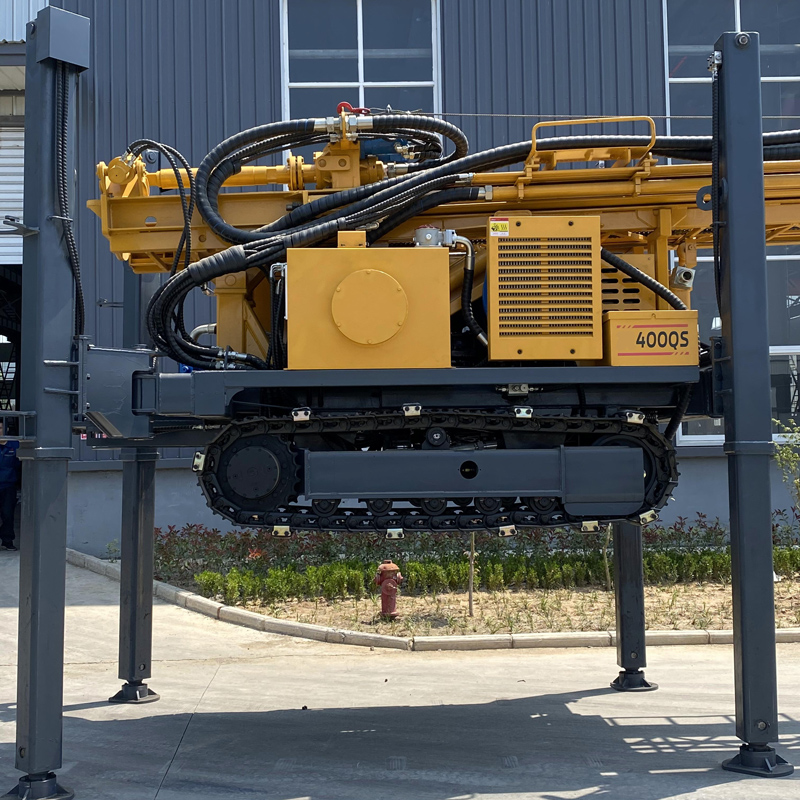

液压支腿行程1.6 m，可用于设备找平和稳定支撑。400米级钻孔施工周期更长，设备在钻进期间的稳定性非常重要。软土地面应使用垫板，确保支腿受力均匀，避免长期沉降导致塔架倾斜。
WR400QS采用103 kW潍柴发动机，为回转、进给、履带行走、支腿和辅助系统提供动力。中深孔和硬岩施工持续时间较长，应定期清理空气滤清器和散热器，并关注发动机冷却和燃油质量，避免高负载状态下动力下降。
小辅助卷扬提升力1.5 T，可用于潜孔锤、钻杆、套管工具和其他现场附件搬运。合理使用卷扬能够降低人工劳动强度，但吊装过程中应控制载荷，并避免人员站在悬吊物下方或钢丝绳受力方向。
整机重量约8.6 T，外形尺寸约6.25 × 1.7 × 2.39 m。与更大型深井设备相比仍保持较紧凑结构，但运输时需要合适的平板车、固定点和上下车坡道。6米钻杆和其他附件应单独做好固定，避免运输过程中滚动和碰撞。
WR400QS可根据项目选配泥浆泵、离心泵、发电机和泡沫泵。松散层项目更重视泥浆和排水系统，硬岩项目更关注潜孔锤和空压机，而严重漏风地层可能需要泡沫辅助。按项目选配能够减少不必要的设备投入。
每日开工前应检查发动机、液压系统、回转头、履带、支腿、钻杆和高压风管；潜孔钻进时检查潜孔锤润滑和空压机状态；泥浆钻进时关注循环是否畅通；施工结束后及时清理泥浆、粉尘和岩粉，并检查钻杆丝扣、液压接头和易损件。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR400QS |
| 设备类型 | 履带式全液压水井钻机 |
| 最大钻深 | 400 m |
| 钻孔直径 | 105–325 mm |
| 适用地层 | 松散地层及岩层 |
| 钻杆配置 | |
| 钻杆长度 | 6 m |
| 推荐钻杆直径 | 89 / 102 mm |
| 回转与进给系统 | |
| 轴压力 | 4 T |
| 提升力 | 22 T |
| 快速提升速度 | 29 m/min |
| 快速推进速度 | 56 m/min |
| 最大回转扭矩 | 8000 / 4000 N·m |
| 最大回转速度 | 75 / 150 r/min |
| 辅助卷扬提升力 | 1.5 T |
| 液压支腿行程 | 1.6 m |
| 气动系统匹配 | |
| 推荐工作气压 | 1.2–3.5 MPa |
| 推荐耗气量 | 16–55 m³/min |
| 兼容潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 发动机品牌 | 潍柴 |
| 发动机功率 | 103 kW |
| 行走与整机参数 | |
| 行走速度 | 3 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 8.6 T |
| 外形尺寸 | 6.25 × 1.7 × 2.39 m |
| 钻进方式 | |
| 顶驱液压回转钻进 | 适用于常规水井及不同孔径施工 |
| DTH潜孔锤钻进 | 适用于风化岩、裂隙岩及较完整岩层 |
| 泥浆回转钻进 | 适用于土层、黏土、砂层和其他松散地层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 水井工程 | 家庭、村庄和一般地下水开发 |
| 农业灌溉 | 农田、果园、温室和规模化种植区 |
| 矿区供水 | 生活用水、抑尘、辅助生产和勘探营地供水 |
| 地下水调查 | 水文地质调查和中深孔地下水验证 |
| 中深孔项目 | 需要400 m级钻深与较强提升能力的水井施工 |
