履带式水井钻机

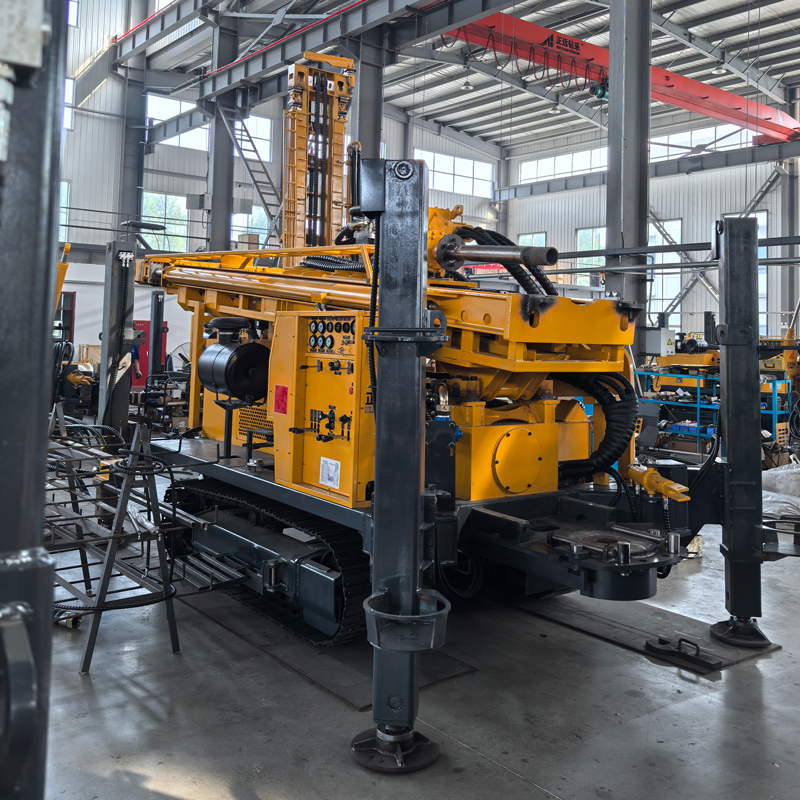

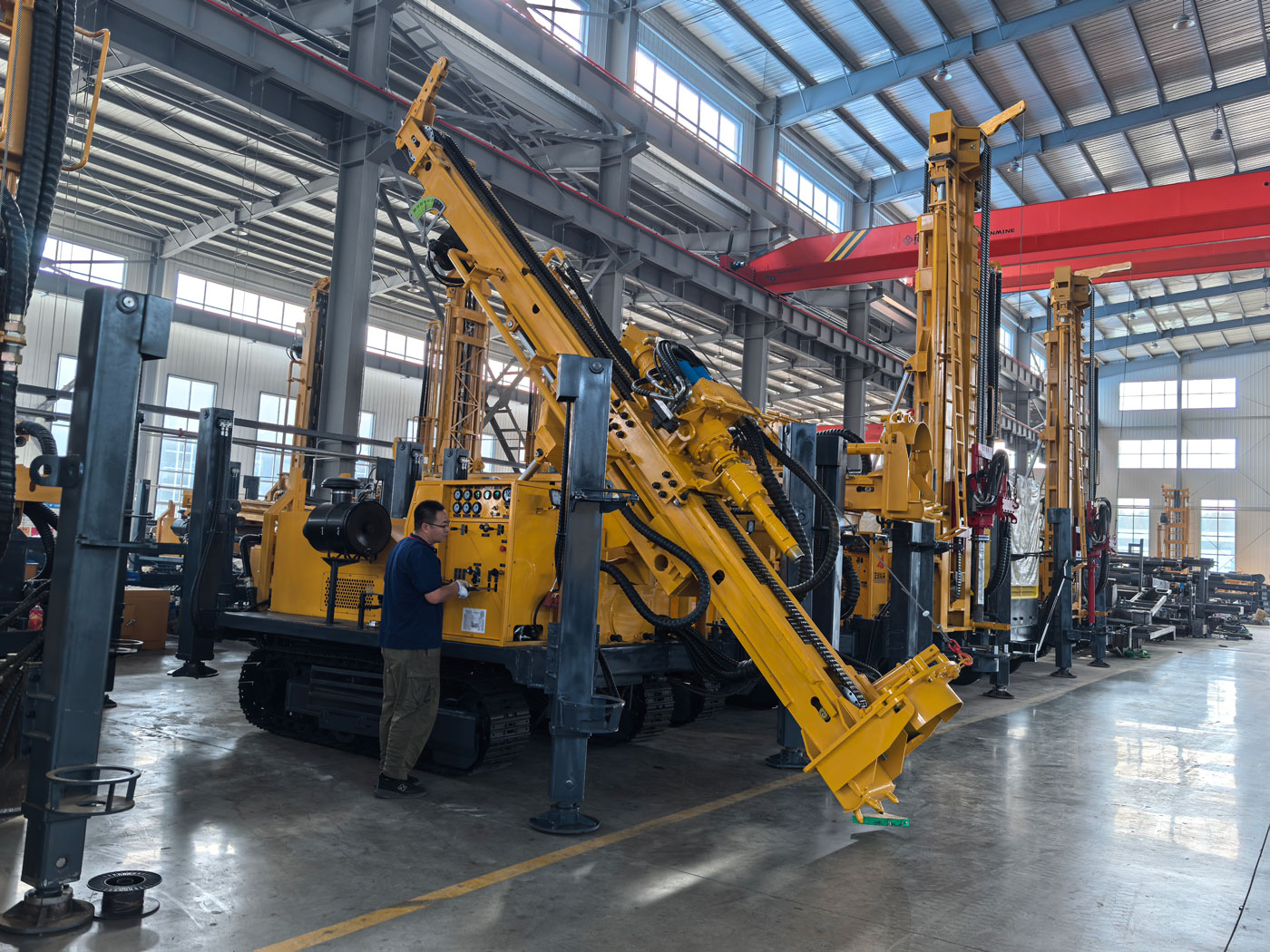

WR400S是一款把“400米钻深、6米钻杆作业能力和运输便利性”结合在一起的伸缩塔架履带式水井钻机。型号中的S代表伸缩塔架，相比常规直塔架结构，运输状态下可以缩短整机外廓，同时在作业状态下继续支持6 m钻杆或6 m套管直接施工，更适合需要频繁装车转场、又希望减少接杆次数的水井施工队。

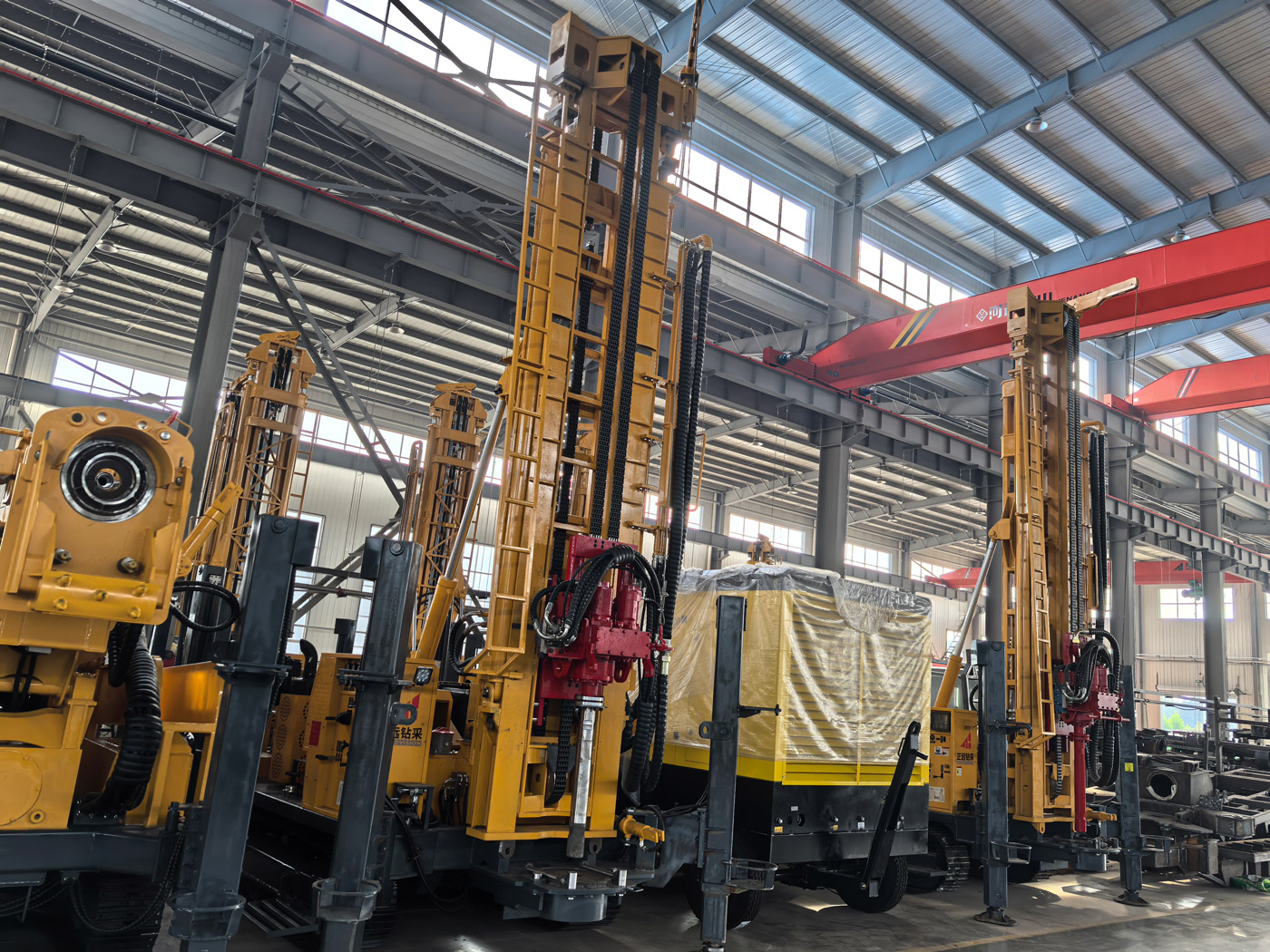

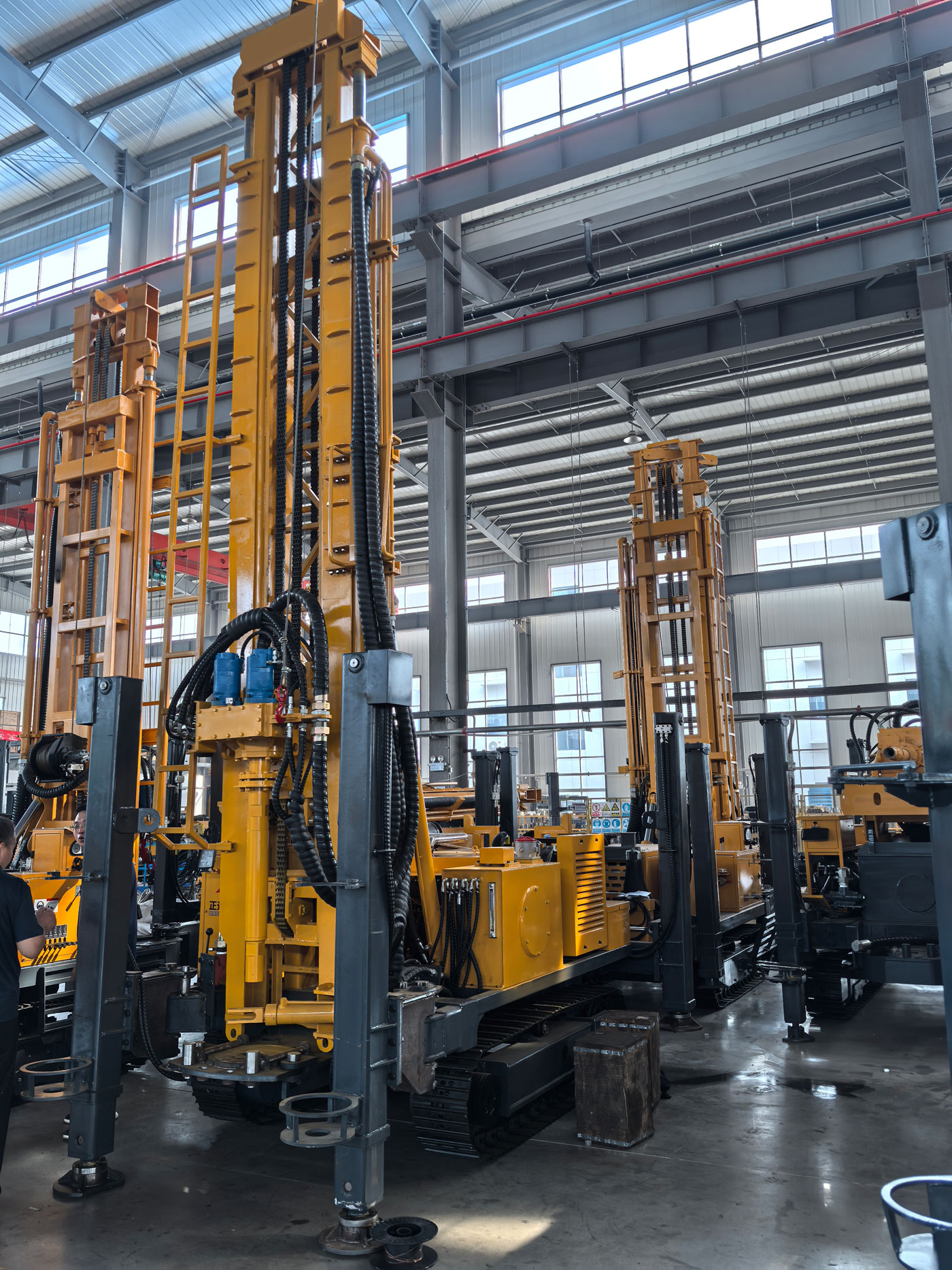

伸缩塔架的价值主要体现在运输与作业之间的平衡。设备转场时，塔架可以缩短运输轮廓，降低装车、道路通过和场地转弯的难度；到达孔位后再展开工作状态，继续保持6 m钻杆施工能力。对于跨区域打井、村镇工程和多个工地连续施工，这种结构更方便安排运输。
WR400S支持6 m钻杆和6 m套管直接作业，推荐钻杆直径89 / 102 mm。长钻杆可以明显减少300–400米级水井中的接杆次数，降低辅助时间和人工搬运频率。对于需要持续进尺的项目，减少接卸钻杆往往比单纯提高快速动作速度更能改善实际施工节奏。
最大钻深400 m，钻孔直径105–325 mm，可覆盖大量农村、农业、工业和一般工程水井需求。对于浅层地下水不稳定、地下水位偏深或需要更大找水余量的区域，400米级设备比小型浅井钻机拥有更宽的施工范围。实际成井深度仍应根据水文地质条件确定。
WR400S适合农田、果园、温室和苗圃灌溉井施工。规模化农业项目经常需要连续施工多口水井，6 m钻杆可以减少接杆频率，履带底盘则方便在田间道路和一般非硬化场地内移动。井径和泵型应根据计划出水量和灌溉面积设计。
在集中供水覆盖不足或地下水埋深较大的村庄，WR400S可用于家庭水井、村级供水井以及学校、诊所等小型公共水源井。400米级钻深提供更大的含水层寻找空间，但正式施工前仍应结合当地水文资料合理确定目标井深。
养殖场和牧场需要长期稳定的饮水、清洗和生产水源。WR400S可用于养殖用水井和偏远农业项目，柴油动力不依赖固定电网，适合远离城镇的施工地点。对于长期抽水井，应根据出水层设计井管、滤管和水泵配置。
工厂、车间、施工营地和基础设施项目也可能需要独立地下水源。WR400S可用于一般生产辅助用水、施工供水和场地服务水井。伸缩塔架在厂区、围挡和道路空间有限的环境下，运输和进场更有优势。
设备提升力22 T，轴压力4 T。400米级钻孔中，钻杆重量、孔壁摩阻和套管重量都会逐渐增加，因此较大的提升能力有利于正常起下钻和工具回收。若出现提钻阻力异常，应先清孔并判断是否存在缩径、掉块或卡钻，不应直接使用最大提升力强行处理。
回转系统最大扭矩8000 / 4000 N·m，对应最大转速75 / 150 r/min。低速高扭矩状态更适合较大孔径和较高阻力工况，较高转速状态则适合阻力较小的钻进阶段。施工中应根据钻具、岩层和返渣状态切换，而不是长期保持单一工况。
快速提升和推进主要用于动力头回位、钻杆操作和非钻进动作，可降低辅助时间。真正的地层进尺效率仍取决于岩层硬度、孔径、钻头、潜孔锤和空压机能力。长钻杆配合快速液压动作，可以进一步减少无效工作时间。
采用DTH潜孔锤时，推荐工作气压1.2–3.5 MPa，耗气量16–55 m³/min，可匹配中、高风压系列潜孔锤。空压机选择需要同时考虑压力和排量，尤其在大孔径、硬岩和高海拔环境中，排量不足会直接影响冲击和排渣。
进入石灰岩、砂岩、花岗岩等较完整岩层后，可以采用潜孔锤进行气动钻进。硬岩施工应保证潜孔锤润滑和充足风量，并定期检查钻头磨损。若返渣突然减少或风压异常，应及时清孔，防止孔底积渣和钻具卡阻。
资料显示WR400S也支持泥浆钻进。对于土层、黏土、砂层和其他松散覆盖层，泥浆循环能够帮助护壁和携带钻屑。上部松散层稳定后，再进入岩层采用潜孔锤，可以更好地兼顾成孔稳定和硬岩钻进效率。
风化岩往往进尺较快，但孔壁容易掉块和缩径。软硬交替时，回转扭矩和进尺速度会频繁变化，应根据钻具负载调整推进和转速。上部不稳定孔段较厚时，可考虑跟进套管，减少深孔阶段的孔壁问题。
裂隙和破碎地层可能造成漏风、卡钻和掉块。施工中应降低过快推进，保持连续清孔，并根据实际情况选择泡沫或套管。若漏风严重，不应只提高空压机压力，还需要判断是否存在大裂隙或空洞。
进入主要含水层后，地下水会改变潜孔锤排渣和工作状态。应及时记录含水层深度，根据涌水量调整供气和清孔方式。成井阶段则需要合理布置井管、滤管和止水段，保证长期抽水效果。
设备行走速度约2.5 km/h，最大爬坡角度参考21°。履带结构适合农村道路、碎石地和一般不平整场地。转场前应将塔架处于安全运输状态，并评估地面承载力、坡度和湿滑情况，避免重型设备在软土地面发生沉陷。

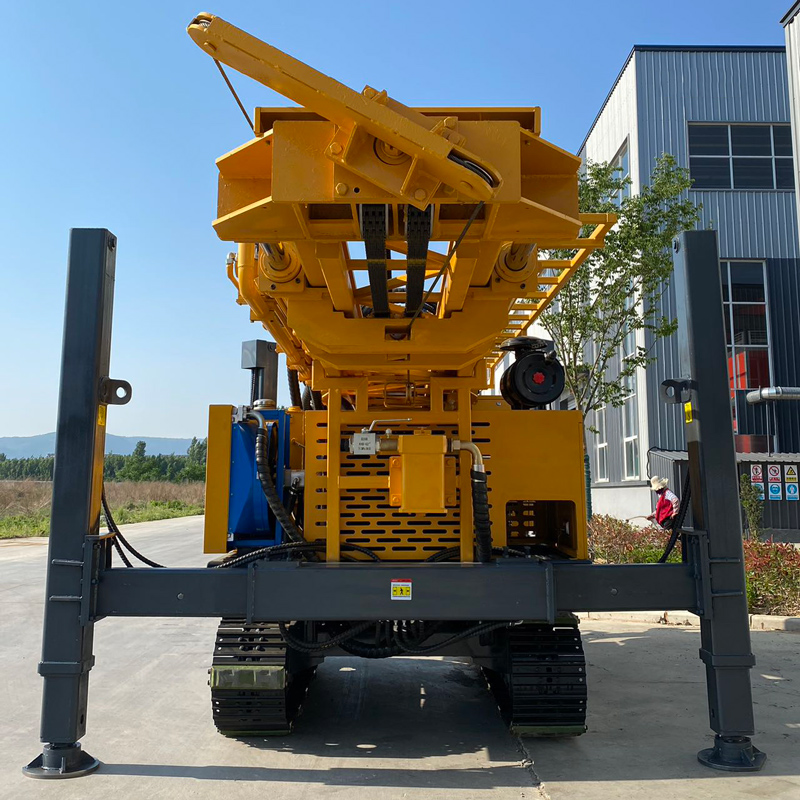

液压支腿行程1.6 m，可用于设备找平和稳定支撑。400米级水井施工周期较长，设备水平状态会影响孔斜和塔架受力。软土地面应使用垫板，确保支腿受力均匀，避免施工过程中出现沉降。
WR400S采用92 kW玉柴发动机，为回转、进给、履带行走和辅助液压系统提供动力。长时间硬岩施工时，应重点检查发动机冷却、空气滤清器和液压油温，粉尘较大的工地需要增加散热器和滤芯清洁频率。
辅助卷扬提升力1.5 T，可用于搬运潜孔锤、钻杆、套管工具和其他现场附件。使用长钻杆和长套管时，应配合合理的吊点和人工引导，避免钻杆横向摆动或碰撞塔架。

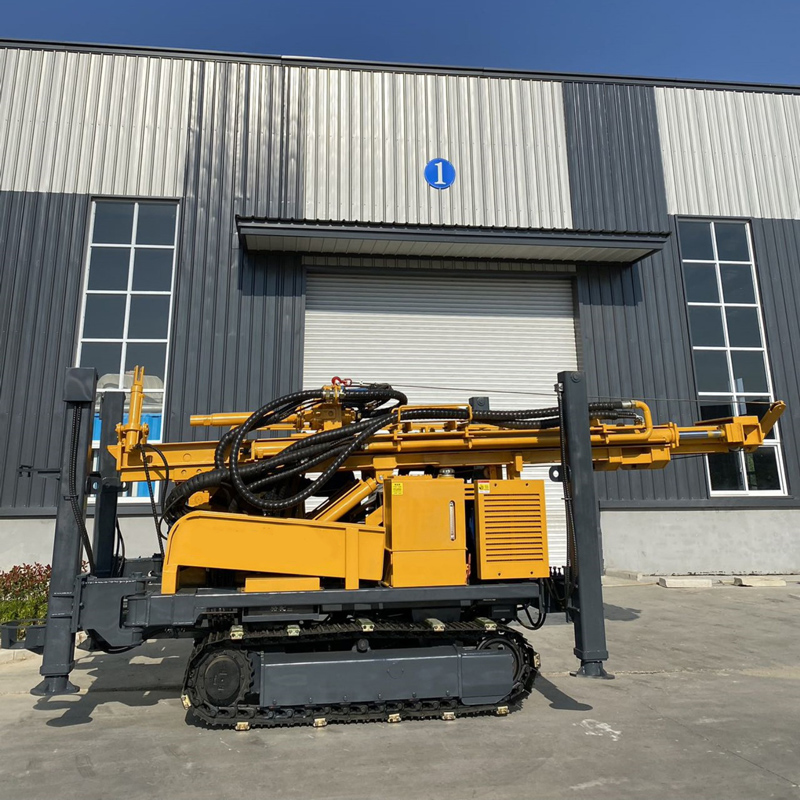

整机重量约9.8 T，外形尺寸约6.26 × 1.85 × 2.43 m。与固定长塔架相比，伸缩结构能够改善运输轮廓，更适合需要频繁装车的施工队。运输时仍应检查塔架锁止、设备固定点和钻杆单独捆扎情况。
可根据项目选择泥浆泵、离心泵、发电机和泡沫泵。松散层项目更需要泥浆系统，硬岩项目重点配置空压机和潜孔锤，严重漏风地层则可能使用泡沫辅助。按实际工况配置附件更有利于控制设备投入。
除常规检查发动机、液压系统、履带、支腿和钻具外，WR400S还应重点检查伸缩塔架导轨、液压缸、销轴和锁止结构。使用6 m钻杆或套管时，要保证塔架完全展开并可靠固定，避免在未锁定状态下进行钻进和钻杆操作。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR400S |
| 设备类型 | 伸缩塔架履带式全液压水井钻机 |
| 最大钻深 | 400 m |
| 钻孔直径 | 105–325 mm |
| 适用地层 | 松散地层及岩层 |
| 伸缩塔架与钻杆配置 | |
| 塔架结构 | 伸缩塔架 |
| 钻杆长度 | 6 m |
| 套管长度 | 支持6 m套管直接作业 |
| 推荐钻杆直径 | 89 / 102 mm |
| 回转与进给系统 | |
| 轴压力 | 4 T |
| 提升力 | 22 T |
| 快速提升速度 | 29 m/min |
| 快速推进速度 | 56 m/min |
| 最大回转扭矩 | 8000 / 4000 N·m |
| 最大回转速度 | 75 / 150 r/min |
| 辅助卷扬提升力 | 1.5 T |
| 液压支腿行程 | 1.6 m |
| 气动系统匹配 | |
| 推荐工作气压 | 1.2–3.5 MPa |
| 推荐耗气量 | 16–55 m³/min |
| 兼容潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 发动机品牌 | 玉柴 |
| 发动机功率 | 92 kW |
| 行走与整机参数 | |
| 行走速度 | 2.5 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 9.8 T |
| 外形尺寸 | 6.26 × 1.85 × 2.43 m |
| 钻进方式 | |
| 顶驱液压回转钻进 | 适用于常规水井及不同孔径施工 |
| DTH潜孔锤钻进 | 适用于风化岩、裂隙岩及较完整岩层 |
| 泥浆钻进 | 适用于土层、黏土、砂层及其他松散地层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 农业灌溉 | 农田、果园、温室和规模化种植区水井 |
| 农村供水 | 家庭、村庄和小型社区地下水开发 |
| 养殖用水 | 养殖场、牧场及偏远农业项目供水 |
| 工业用水 | 工厂、车间和一般生产辅助水井 |
| 施工项目 | 施工现场供水及一般地下水钻孔 |
