履带式水井钻机

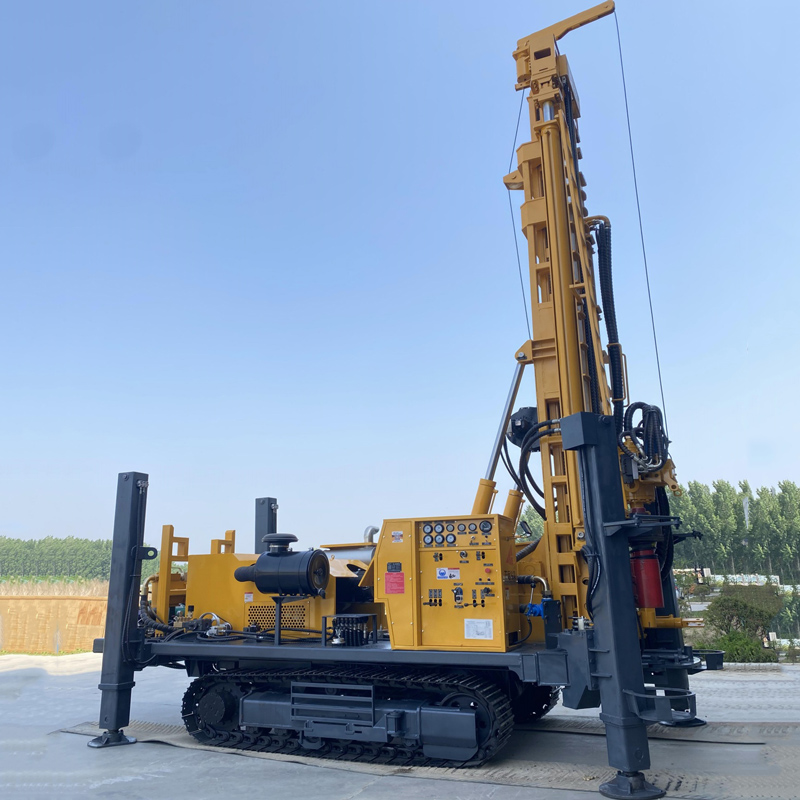

WR600S是一款面向600米级深水井和高负载地下水工程设计的履带式全液压钻机。它采用伸缩塔架结构，支持6 m钻杆，并配置35 T提升力、12000 / 6000 N·m双工况回转扭矩和132 kW康明斯发动机。相比500米级设备，WR600S更强调深孔钻柱控制、长时间连续作业和复杂地层下的稳定性，适合农村深井、农业灌溉、工业供水、矿区供水及一般深层地下水开发。
最大钻深600 m，钻孔直径105–400 mm。对于地下水埋深较大、浅层含水层不稳定或需要更深施工余量的地区，WR600S相比300–500米级机型具备更大的适用范围。实际井深应结合当地水文地质条件和含水层位置确定，不建议把最大钻深作为所有项目的固定目标。

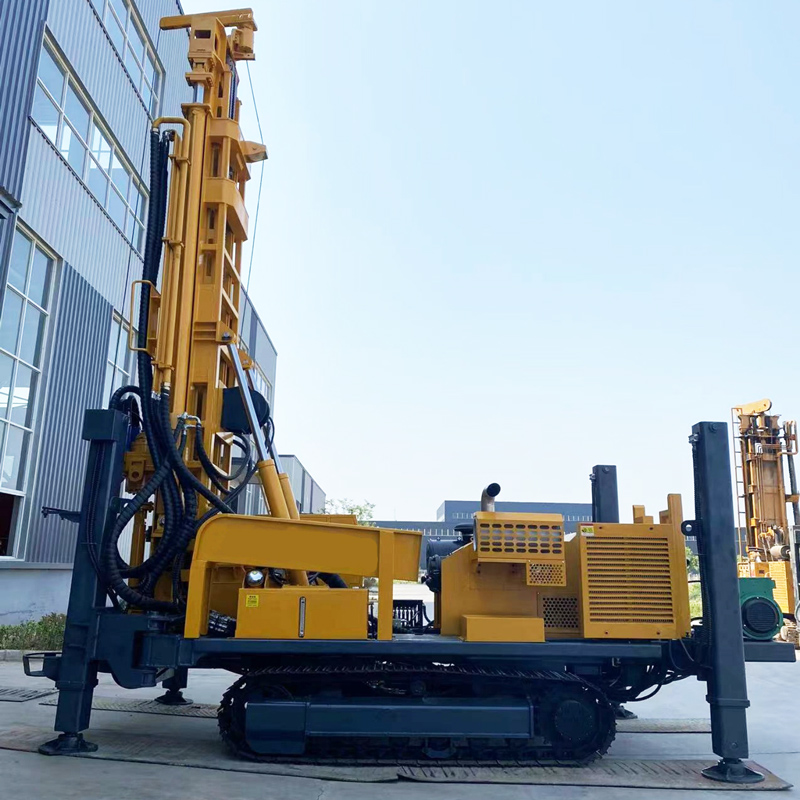

型号中的S代表伸缩塔架。作业时可以直接使用6 m钻杆，减少深井施工中的接杆次数；运输时则可以通过伸缩结构改善整机外廓，便于装车和转场。对于600米级钻孔，接杆次数非常多，长钻杆能够明显减少辅助时间，因此塔架结构对整体施工效率影响更大。
推荐钻杆直径89 / 102 mm，钻杆长度6 m。600米级钻孔中的钻杆重量、丝扣负荷和孔壁摩阻都明显增加，因此钻杆选择不能只看尺寸，还应考虑材质、连接强度、潜孔锤规格和主要孔径。施工中应定期检查丝扣磨损和钻杆弯曲情况。
WR600S提升力达到35 T，轴压力6 T。深孔施工中，钻杆自重、孔壁摩阻、套管重量和局部缩径都会增加提钻负荷，更大的提升能力有利于正常起下钻、潜孔锤回收和部分套管作业。若提钻阻力突然异常，应先清孔并判断孔壁情况，避免直接依赖最大提升力强行处理。
回转系统最大扭矩12000 / 6000 N·m，对应最大转速90 / 180 r/min。较大孔径、硬岩和高摩阻孔段更适合低速高扭矩状态；阻力较小或钻具负载较轻时，可选择较高转速。实际施工应结合钻头、潜孔锤、返渣和回转负荷动态调整。
快速提升和推进主要用于动力头回位、钻杆连接和其他非钻进动作，可以降低辅助时间。资料中的参考钻进效率为10–35 m/h，真实岩层进尺速度仍取决于地层硬度、孔径、潜孔锤、空压机排量和操作方式。
对于地下水位较深的农田、果园和规模化种植区，600米级设备能够提供更大的找水深度余量。6 m钻杆适合连续施工多口中深井，减少接杆频率。成井时应根据灌溉面积、计划出水量、井管尺寸和泵型确定孔径和井身结构。
在集中供水覆盖不足或地下水埋深大的村庄和偏远地区，WR600S可用于村级供水井、学校、诊所和小型社区地下水开发。600米级钻深提供更大的地层覆盖范围，但最终施工深度仍应由水文地质资料和实际出水层决定。
工厂、工业园区、施工营地和基础设施项目可能需要长期稳定地下水源。WR600S可用于生产辅助用水、设备清洗、施工用水和一般工业供水井。对于长期抽水项目，应在钻孔完成后根据含水层和出水量合理设计井管、滤管和泵型。
矿区往往存在硬岩比例高、道路条件复杂和孔位分散等特点。WR600S履带式底盘、132 kW动力和35 T提升力更适合矿区深井施工，可用于矿山营地供水、抑尘、设备清洗和辅助生产用水。对于矿区降水项目，应另行进行水文设计。
DTH潜孔钻进推荐工作气压1.2–3.5 MPa，耗气量16–55 m³/min。600米级深孔中，压缩空气不仅负责冲击，还要保证孔底排渣。孔深增加、孔径变大、岩层变硬或海拔升高时，实际所需排量可能增加，因此空压机必须按项目单独匹配。
进入较完整硬岩后，可配套中、高风压潜孔锤进行钻进。硬岩工况应保证潜孔锤润滑、稳定风量和及时排渣，若返渣明显减少、扭矩升高或风压波动，应及时清孔并检查钻头和潜孔锤状态。
风化岩往往进尺较快，但孔壁容易掉块和缩径。软硬交替地层会导致回转扭矩和推进阻力频繁变化，应及时调整回转、给进和清孔频率。若上部风化层较厚，可使用套管稳定上部孔段，减少深孔后期孔壁问题。
WR600S支持泥浆回转钻进。上部土层、黏土、砂层和砂砾层中，应优先考虑稳孔、携渣和孔壁保护，可使用泥浆、套管或其他护壁方法。进入较稳定岩层后再切换DTH潜孔钻进，更有利于保证深井成孔质量。
破碎带容易出现掉块、缩径、漏风和卡钻。施工时应降低过快推进，保持持续清孔，并根据现场情况使用泡沫或套管。若空气损失严重，应判断裂隙和空洞情况，而不是单纯增加空压机压力。
进入主要含水层后，地下水会改变潜孔锤排渣和孔内压力状态。应记录主要出水层深度，并根据涌水量调整供气、清孔和套管方式。成井阶段则需要根据含水层位置合理布置滤管和止水段。

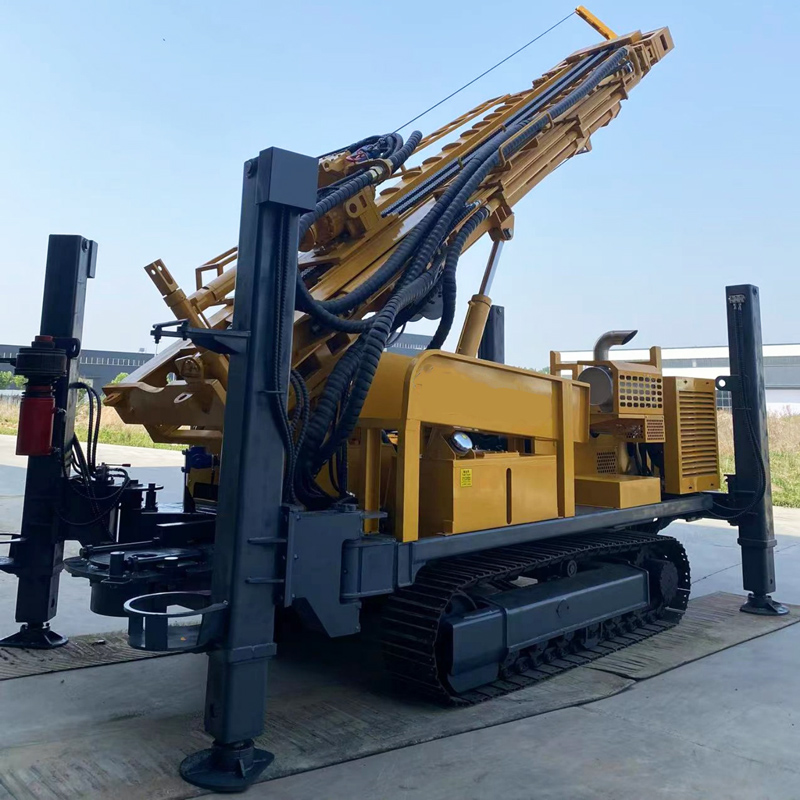

设备行走速度约3 km/h，最大爬坡角度参考21°。履带底盘适合碎石地、矿区道路和一般不平整场地。由于整机重量达到12.5 T，转场前应确认地面承载力、坡度和湿滑情况，软土地面应避免直接高负荷行走。
液压支腿行程1.6 m，可用于设备找平和稳定支撑。600米级钻孔施工时间更长，整机稳定直接影响塔架受力和孔斜控制。软土地面应使用垫板，确保支腿受力均匀，避免长时间作业后发生沉降。
WR600S采用132 kW康明斯发动机，为回转、进给、履带行走和辅助液压系统提供动力。深孔、硬岩和大孔径施工持续时间较长，应加强发动机冷却、空气滤清和燃油系统维护，粉尘较大的项目还应增加散热器和滤芯清洁频率。
辅助卷扬提升力2.5 T，可用于潜孔锤、钻杆、套管工具和其他现场附件搬运。600米级项目配套钻具更重，使用卷扬可以降低人工劳动强度，但吊装时必须控制额定载荷，并确保人员远离悬吊物和钢丝绳受力方向。
整机重量约12.5 T，外形尺寸约6.73 × 2.1 × 2.63 m。运输时应根据车辆载重、道路限宽和限高安排合适平板车，并检查伸缩塔架锁止、设备固定点和钻杆捆扎状态。到达现场后还应预留足够塔架展开空间。
可根据项目地层选配泥浆泵、离心泵、发电机和泡沫泵。松散层多的项目更重视泥浆系统，硬岩项目主要匹配空压机和潜孔锤，严重漏风地层可使用泡沫辅助。按实际工况配置能够减少不必要设备投入。
每日开工前应检查发动机、液压系统、伸缩塔架、履带、支腿、辅助卷扬和高压风管；深孔施工过程中持续记录风压、扭矩、返渣、返水和提钻阻力变化；使用6 m钻杆时应保证塔架完全展开并可靠锁定，发现异常应及时停机检查。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR600S |
| 设备类型 | 伸缩塔架履带式全液压水井钻机 |
| 最大钻深 | 600 m |
| 钻孔直径 | 105–400 mm |
| 适用地层 | 松散地层及岩石地层 |
| 钻杆与塔架配置 | |
| 塔架结构 | 伸缩塔架 |
| 钻杆长度 | 6 m |
| 推荐钻杆直径 | 89 / 102 mm |
| 套管适应性 | 可根据项目配置6 m套管 |
| 回转与进给系统 | |
| 轴压力 | 6 T |
| 提升力 | 35 T |
| 快速提升速度 | 33 m/min |
| 快速推进速度 | 55 m/min |
| 最大回转扭矩 | 12000 / 6000 N·m |
| 最大回转速度 | 90 / 180 r/min |
| 辅助卷扬提升力 | 2.5 T |
| 液压支腿行程 | 1.6 m |
| 气动系统匹配 | |
| 推荐工作气压 | 1.2–3.5 MPa |
| 推荐耗气量 | 16–55 m³/min |
| 兼容潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 发动机品牌 | 康明斯 |
| 发动机功率 | 132 kW |
| 行走与整机参数 | |
| 行走速度 | 3 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 12.5 T |
| 外形尺寸 | 6.73 × 2.1 × 2.63 m |
| 钻进方式 | |
| 顶驱液压回转钻进 | 适用于常规水井及不同孔径施工 |
| DTH潜孔锤钻进 | 适用于风化岩、裂隙岩及完整硬岩 |
| 泥浆回转钻进 | 适用于土层、黏土、砂层和其他松散覆盖层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 深水井 | 农村、社区、工业及一般深层地下水开发 |
| 农业灌溉 | 农田、果园、温室及规模化种植区 |
| 工业供水 | 工厂、园区、施工营地和基础设施项目 |
| 矿区供水 | 矿山生活用水、抑尘、设备清洗及辅助生产用水 |
| 地下水项目 | 地下水调查、深孔验证及一般水文地质钻孔 |
