CR600I

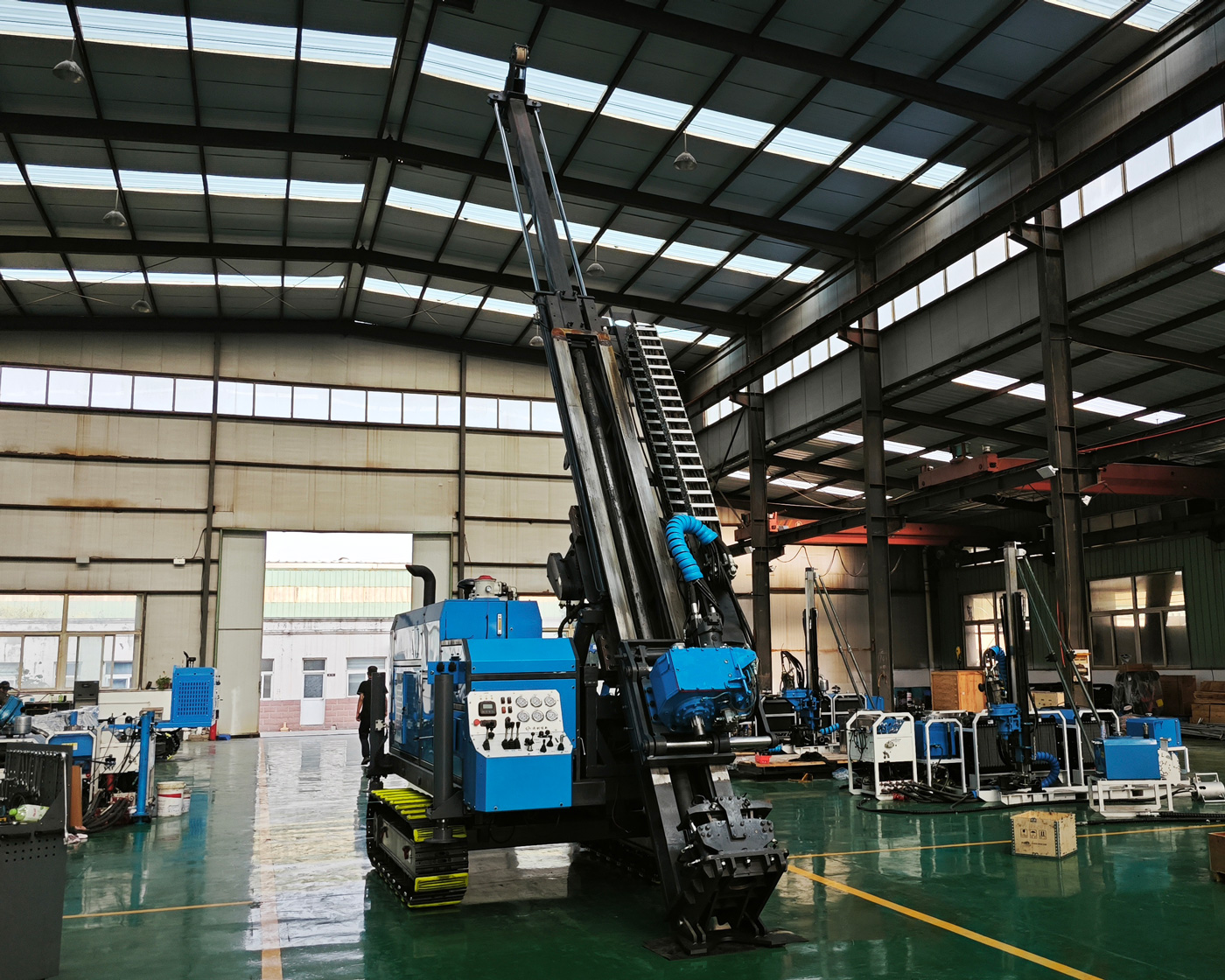

⛏️ CR600I 600米全液压一体式履带岩芯钻机

CR600I是一款面向地表中深孔取芯作业的全液压一体式履带岩芯钻机。设备将动力系统、液压系统、动力头、桅杆与进给机构、夹持器、绳索卷扬、泥浆循环系统及履带行走机构集成在同一平台上，减少分体设备现场拼装和反复连接的工作量，更适合矿区、山地、丘陵、林区道路及需要频繁转场的勘探项目。

该机型以N规格600 m参考钻深为核心定位，同时兼顾B规格800 m和H规格300 m的不同取芯需求。钻孔角度支持45°-90°，可进行垂直孔与倾斜孔施工，适合金矿、铜矿、锂矿、铁矿、铅锌矿、镍矿以及其他金属与非金属矿产的地表勘探、资源评价、矿体边界验证和深部延伸钻探。

🎯 产品定位与型号说明

CR代表岩芯钻机，600代表N规格参考钻深600 m，I代表一体式结构。与便携式或大型分体式岩芯钻机相比，CR600I更加突出整机集成、履带机动和现场快速部署；与更大深度的一体机相比，600米级在运输、施工组织和设备投入方面更适合中等深度、多孔位、连续作业的地表勘探项目。

📏 B、N、H三种规格钻探能力

根据资料中的典型工况参考值，CR600I的钻探能力为B规格800 m、N规格600 m、H规格300 m。不同规格对应不同钻杆和取芯系统，实际可达到的钻深并非固定值，还会受到钻孔角度、岩层完整性、钻杆重量、孔内工具、泥浆性能、孔壁稳定性和操作方式等因素影响。

📐 45°-90°多角度地表钻进

CR600I支持45°-90°范围内钻进，可根据矿体产状、构造方向和勘探线布置选择垂直孔或倾斜孔。对于倾斜矿体、脉状矿体、断层构造、蚀变带和隐伏矿体，合理选择孔斜角度可以提高目标穿透概率，避免钻孔方向与矿体走向过于平行而降低有效见矿长度。

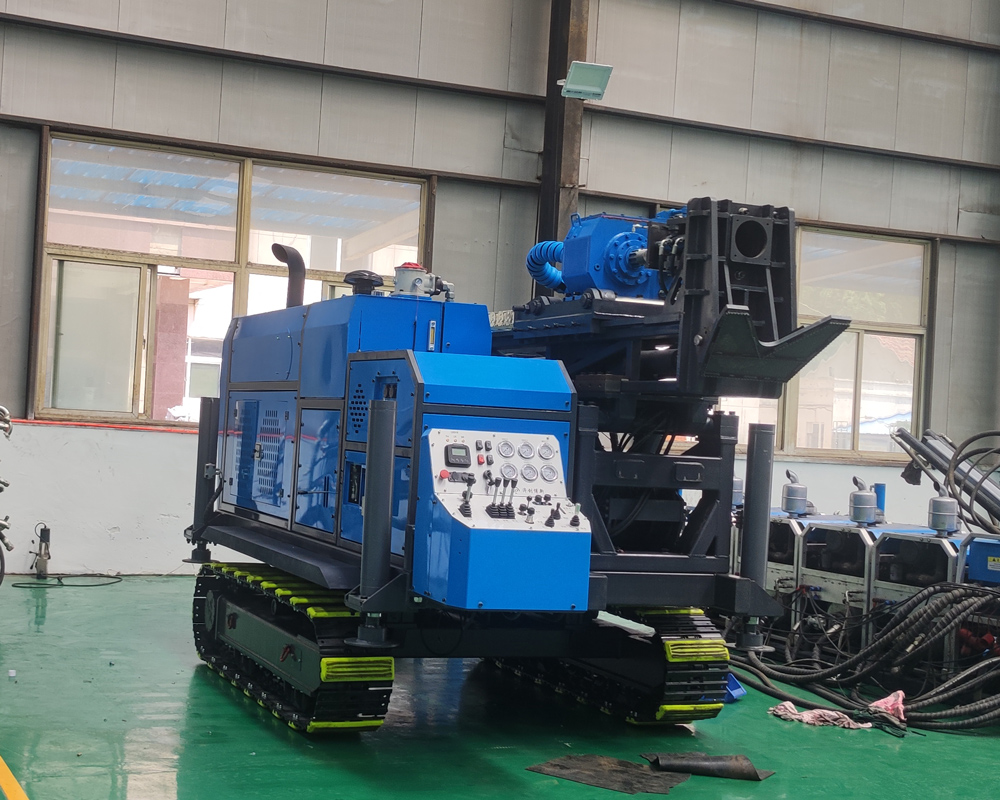

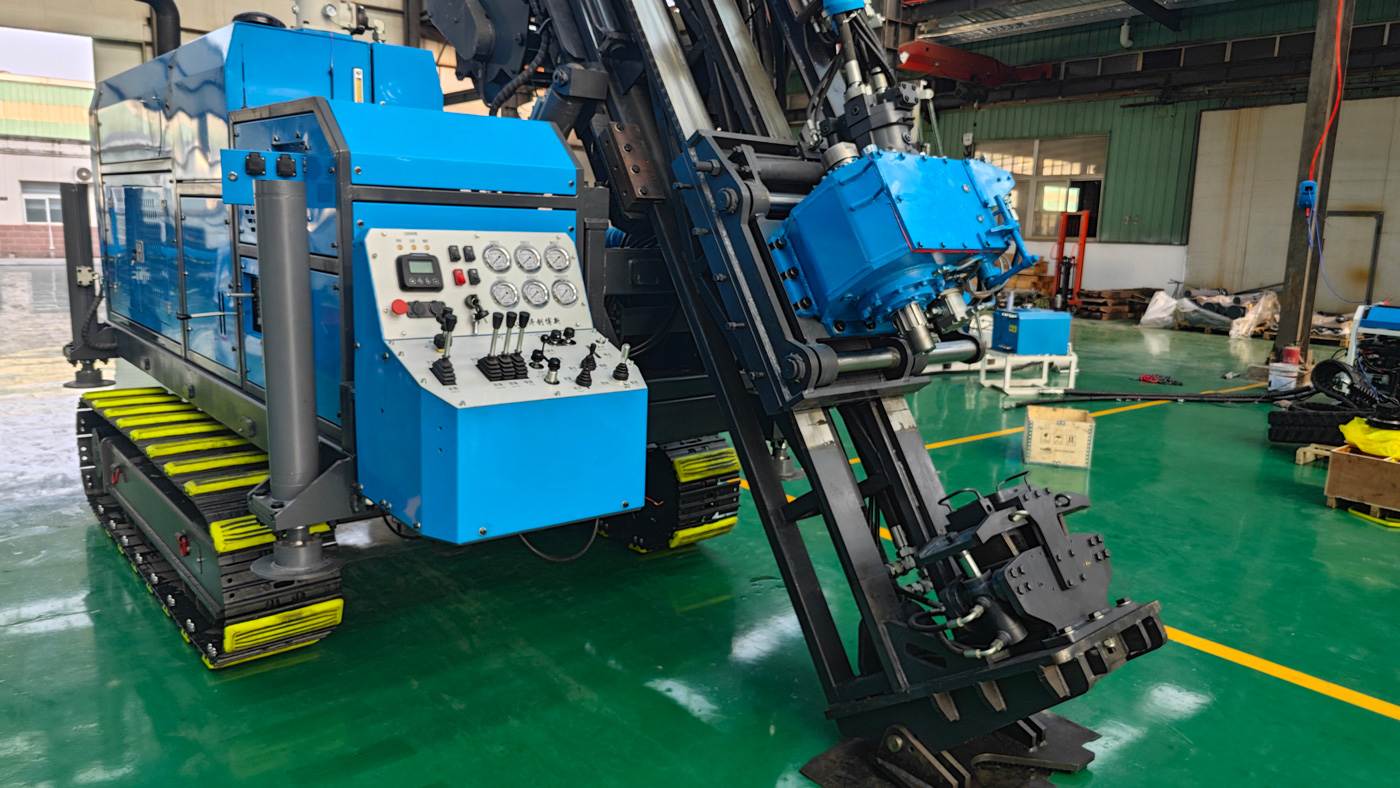

⚙️ 960 N·m液压侧移动力头

动力头采用直驱/齿轮传动组合，最大扭矩960 N·m，最高转速1150 rpm，齿轮转换为直驱/1:2.4，并支持液压侧移。较高转速适合金刚石取芯钻进，通过合理匹配钻头、转速、给进力和泥浆参数，可兼顾钻进效率与岩芯质量。动力头侧移后，可为钻杆拆装、孔口操作、取芯工具处理及维护留出更方便的作业空间。

🪜 折叠式桅杆与1.9 m给进行程

桅杆采用折叠式结构，给进行程1.9 m，可处理1.5 m钻杆。给进速度支持快速与慢速调节，给进力42 kN，提拔力130 kN。折叠式桅杆有利于降低运输状态高度和转场难度，在保证钻进稳定性的同时，适合中等深度地表取芯项目的连续施工。

🧵 800 m容绳量绳索卷扬系统

绳索卷扬系统采用6 mm钢丝绳，容绳量800 m，提升力11 kN，提升速度98 m/min。绳索取芯能够在不频繁提起整套钻杆的情况下回收内管和岩芯，从而减少辅助时间，尤其适合中深孔连续取芯作业。对于600 m级N规格钻孔，合理的卷扬速度和容绳量有助于提高单班作业效率。

🔒 127 mm液压夹持器

夹持器通孔直径127 mm，可适配NQ、HQ、PQ、NTW、HTW等常见钻杆体系。夹持方式采用液压夹紧并结合楔形自重防脱结构，在钻杆连接、拆卸、加杆、卸杆和孔口操作过程中提供稳定夹持，有助于降低钻杆意外下滑和误动作风险。

🛢️ 20 MPa主液压系统

主泵参考流量220 L/min，主泵压力20 MPa；辅泵参考流量60 L/min，辅泵压力17 MPa，冷却方式为风冷。高流量液压系统为动力头、进给、桅杆、行走及辅助机构提供动力。设备还配置高压过滤功能，用于减少液压油中的污染物对液压泵、控制阀和执行元件造成的磨损。

🌊 100 L/min泥浆循环系统

泥浆系统参考流量100 L/min，压力7 MPa，转速360 rpm，功率14 kW。泥浆循环在岩芯钻进中承担冷却钻头、携带岩粉、稳定孔壁、润滑钻具和改善孔内环境等作用。进入破碎带、强风化层、裂隙带或漏失层后，应根据返浆情况及时调整泥浆黏度、流量和护壁措施。

⛽ 97 kW动力系统

动力系统采用4BTA3.9型3.9 L四缸增压直喷柴油发动机，额定功率97 kW，额定转速2200 rpm，水冷，电气系统24 V。该动力配置能够满足动力头、液压系统、履带行走和泥浆系统协同工作的需要，适合野外连续施工和复杂工况下的中深孔取芯作业。

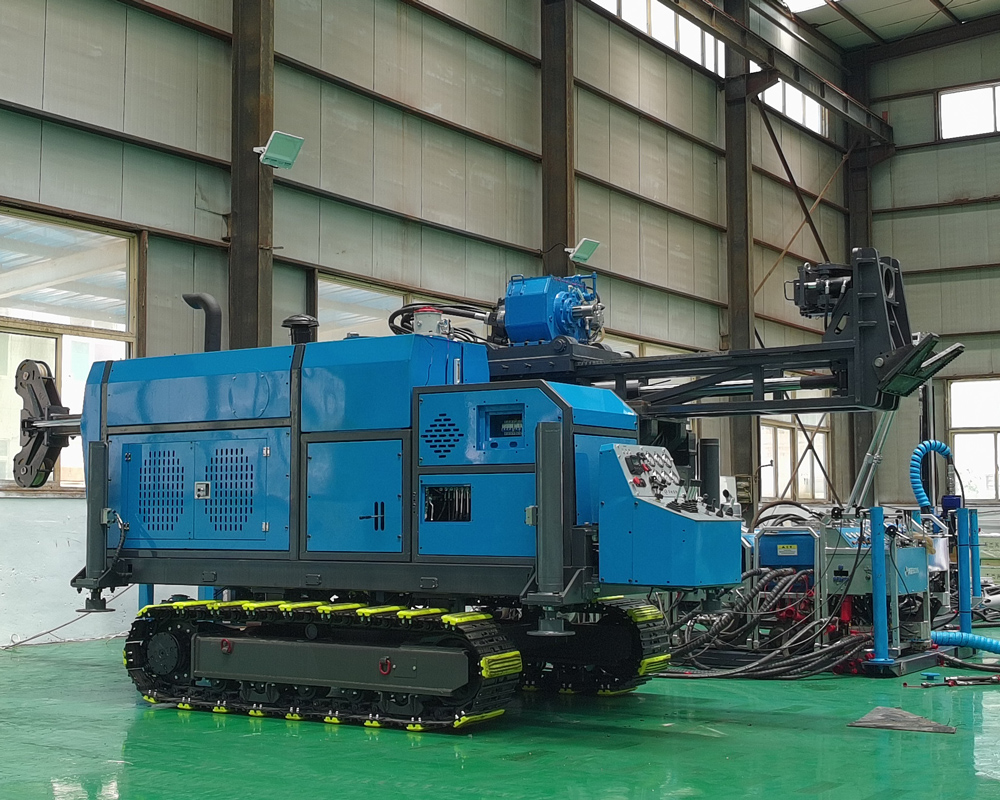

🚜 履带底盘适合复杂地形转场

履带底盘具有稳定性强、牵引力大、越野能力较好和对松软地面适应性更强的特点，适用于矿区便道、山地、丘陵、碎石路、泥土地面以及需要频繁转孔位的勘探场景。一体式结构减少了分体设备的吊装和重复连接工作，尤其适合一个矿区内多个钻孔连续施工。

🎮 无线遥控与现场安全

整机可配无线遥控，在一定距离内实现部分动作的人机分离操作。设备移动、姿态调整和部分辅助动作可通过遥控完成，减少人员长期靠近履带、桅杆、动力头等运动部件的时间。无线遥控并不能替代现场安全管理，仍需设置警戒范围、统一指挥并确认设备周围无人后再操作。

🥇 金矿勘探与石英脉验证

CR600I适用于金矿普查、详查、加密钻探以及石英脉、蚀变带和隐伏矿体验证。通过连续岩芯，可以观察矿化带厚度、裂隙发育、蚀变特征、围岩接触关系和深部延伸情况，并为取样化验、品位分析和三维地质建模提供基础资料。

🟠 铜矿、铅锌矿和多金属矿勘探

在铜矿、铅锌矿、镍矿和多金属矿项目中，CR600I可用于矿体边界控制、构造验证、深部延伸判断和资源量升级。连续岩芯能够较完整地保留岩性接触、矿化构造和蚀变信息，便于地质人员进行分层、编录和取样。

🔋 锂矿与伟晶岩勘探

对于锂矿、伟晶岩及其他稀有金属勘探项目，可通过垂直孔和倾斜孔组合获取连续岩芯，用于判断伟晶岩体厚度、产状、延伸方向、矿物组合和品位变化。对于地形起伏较大的山地伟晶岩矿区，履带一体式结构有利于在多个平台之间转场。

🪨 铁矿、石墨及非金属矿调查

CR600I同样可用于铁矿、石墨、磷矿、石灰岩等金属与非金属矿产的地质调查和资源验证。对于需要获得连续地层资料、观察层位变化和评估岩体结构的项目，岩芯钻探相比只获取岩屑的钻进方式能够提供更完整的地质信息。

🗺️ 区域地质调查与资源评价

除矿产勘探外，该机型还适用于区域地质调查、地层验证、构造研究、工程地质补充钻探、矿区外围找矿以及已知矿体深部延伸验证。通过对岩芯进行地质编录、RQD统计、结构面观察和实验室测试，可以为资源评价与工程决策提供数据支撑。

🏔️ 山地、丘陵和偏远矿区

一体式履带结构适合山地、丘陵、林区道路和偏远矿区施工。施工前应重点评估运输道路宽度、坡度、弯道半径、桥涵承载、平台尺寸、地面承载能力以及排水条件。对于坡地作业，应先整平平台并设置可靠支撑，不能仅依靠履带与地面摩擦力维持设备稳定。

💎 坚硬完整岩层

在花岗岩、玄武岩、石英岩等坚硬完整岩层中，应根据岩石研磨性和完整性选择合适的金刚石钻头、胎体硬度、转速、给进力和泥浆参数。过大的给进力会增加钻头磨损和孔斜风险，过低的给进力又可能降低钻进效率，因此需要结合钻压、泵压和岩粉返出情况动态调整。

🧱 断层破碎带与裂隙发育地层

进入断层破碎带、强裂隙带或岩芯完整性较差的地层时，应适当降低给进速度和转速，缩短单次取芯长度，并加强泥浆护壁。必要时可采用套管、堵漏材料或其他孔壁稳定措施，减少塌孔、卡钻、漏失和岩芯丢失。

🌦️ 强风化层与松散覆盖层

表层土、砂砾层、黏土层和强风化岩通常孔壁稳定性较差，应优先做好孔口段护壁和套管。进入稳定基岩后，再根据岩层硬度和完整性逐步调整到正常取芯参数。覆盖层处理质量会直接影响后续深孔钻进的垂直度和孔壁稳定性。

💧 含水层、裂隙水与漏失层

遇到裂隙水、强含水层或漏失层时，应及时观察返浆量、泵压、孔内液面和泥浆消耗变化。轻微漏失可通过调整泥浆性能改善，严重漏失可能需要堵漏、套管或分段处理。未经处理持续强钻，容易造成孔底清洁不足、卡钻或钻具磨损异常。

🧪 岩芯质量与取样管理

岩芯钻探的核心不仅是钻得深，还要保证岩芯质量。施工过程中应结合地层情况选择合适的钻头、内管和取芯工具，合理控制单次回次长度。岩芯出管后应及时按深度顺序摆放、编号、拍照和记录，避免混样、错序或样品污染。

📈 提高钻进效率的关键因素

实际效率取决于钻头与岩层匹配、钻压、转速、泥浆排量、孔底清洁、钻杆连接效率以及操作人员经验。设备参数只是基础条件，不能单独代表现场产能。对于连续施工项目，钻头备件、易损件储备、泥浆材料和日常保养计划同样会直接影响月度有效进尺。

🧰 项目配置建议

选配钻具时应先确认目标深度、B/N/H规格、钻孔角度、主要岩性、覆盖层厚度和预计破碎带位置，再确定钻杆、钻头、扩孔器、岩芯管、套管及泥浆方案。若项目存在高海拔、极寒、高温、长距离运输或长期偏远施工等特殊条件，还应提前确认发动机、冷却、液压油、燃油和备件配置。

📋 CR600I主要技术参数

⚠️ 使用注意事项

钻探深度为典型工况下的参考值，不应理解为所有地层、所有角度和所有钻具配置下均能达到同样深度。项目实施前应根据目标深度、岩芯规格、钻孔倾角、地层完整性、孔内工具重量和泥浆循环条件确认最终施工方案。

设备进入山地、坡地、林区或松软场地前，应检查运输路线和平台承载能力。桅杆起升、倾斜孔钻进和大提拔动作时，应确保设备找平、支腿可靠支撑，避免在地面沉陷或边坡稳定性不足的区域强行作业。

液压系统应保持油液清洁，定期检查过滤器、液压油、软管、接头、油温和散热状况。若出现动作迟缓、压力异常、油温过高或异常噪音，应先停机排查，避免带故障持续运行。

泥浆系统应根据地层及时调整流量和性能。孔底清洁不足会增加钻头磨损、岩芯堵塞和卡钻风险；泥浆过稠或排量过大也可能增加孔内阻力，因此应结合泵压和返浆情况动态调整。

绳索取芯卷扬、夹持器和钻杆连接属于高频作业部位，应按班次检查钢丝绳磨损、夹持状态、连接件紧固和防脱机构。出现钢丝绳断丝、夹持力不足或液压泄漏时，应立即处理。

无线遥控仅用于提高操作便利性和降低人员贴近设备运动部件的时间，不能替代现场监护。遥控操作前应确认设备周边人员、障碍物和钻杆状态，并保持统一指挥。

📌 参数说明

由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和岩芯回收效果应以现场工况为准。
