反循环钻机

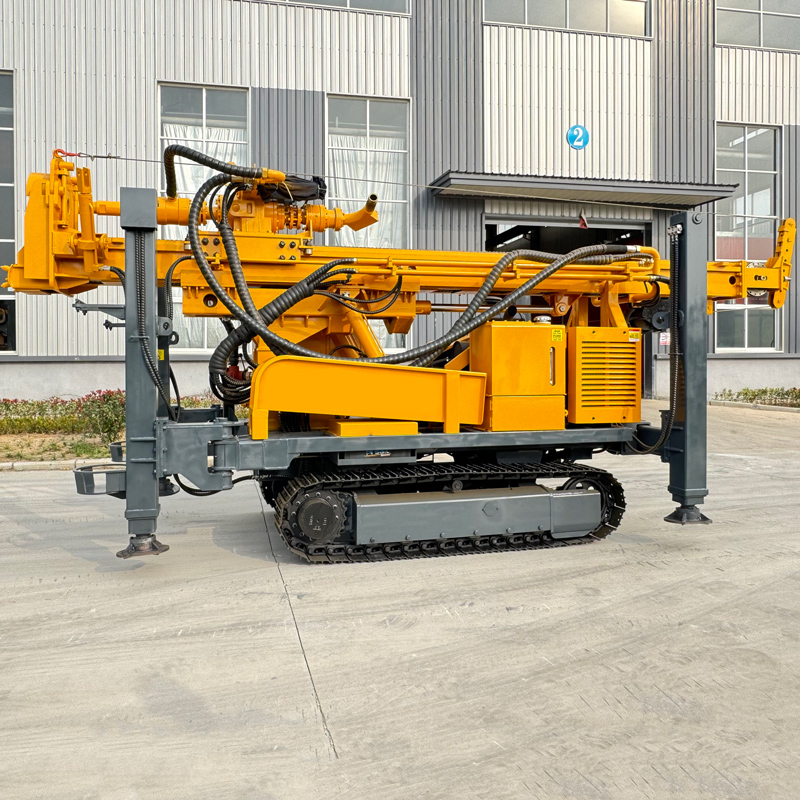

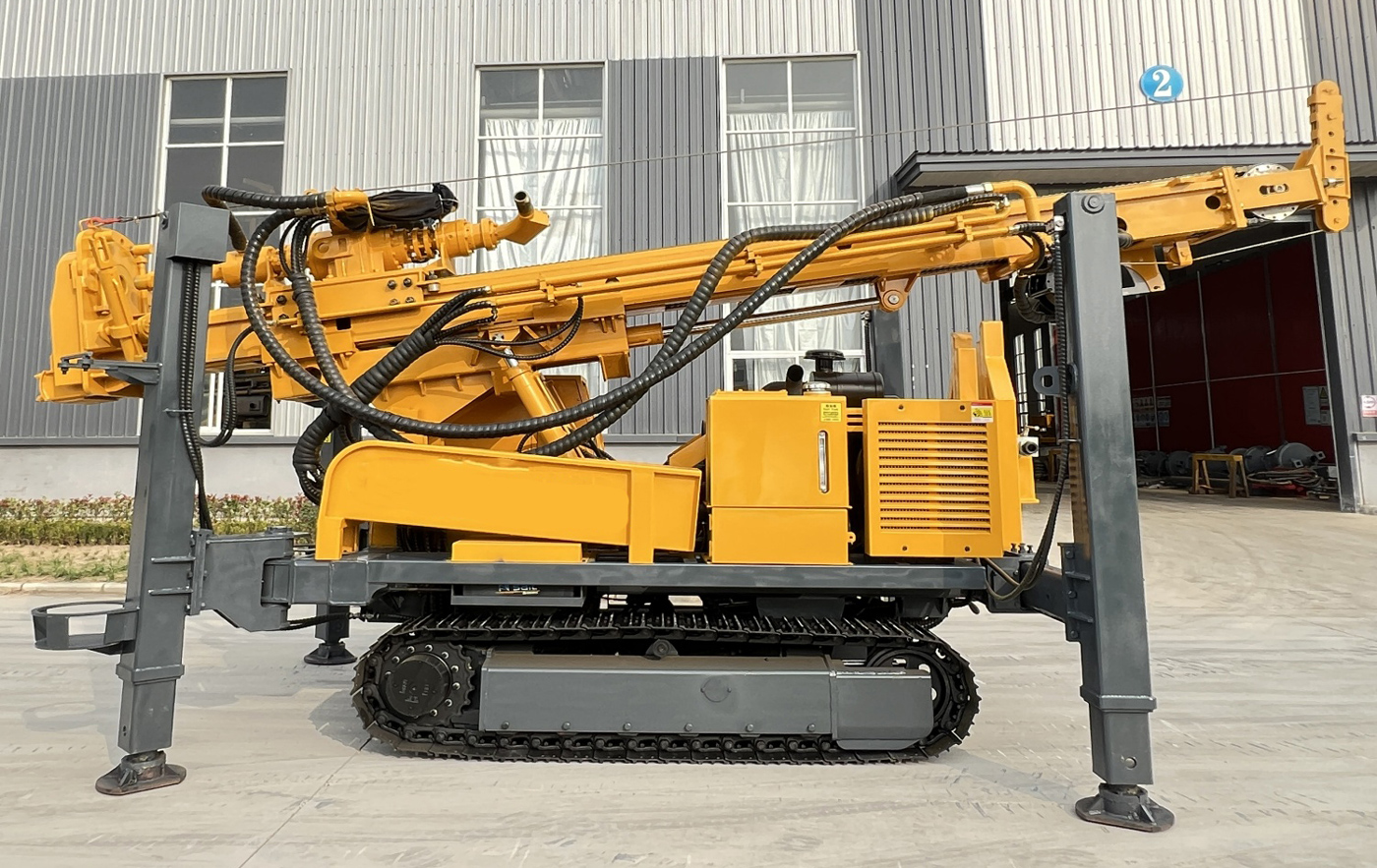

WR400RC是一款兼顾矿产勘探、地质取样和中深层水井施工的履带式反循环钻机。与普通水井钻机相比，它更强调反循环岩屑返回和取样能力；与岩芯钻机相比，它主要获取的是按深度返回的岩屑样品，而不是连续完整岩芯。最大钻深400 m、钻孔直径105–305 mm，适合矿山勘探队、地质服务公司和需要同时承担勘探孔与水井工程的钻探承包商。
反循环钻进通常通过双壁钻杆建立独立回流通道，压缩空气驱动孔底钻具后，岩屑通过内管快速返回地表。与普通外环空排渣相比，这种方式有利于缩短岩屑在孔内的混合路径，便于按孔深分段收集样品，为现场地质判断和后续化验提供基础。
RC钻进的优势并不是获得完整岩芯，而是快速获取连续岩屑样品。对于金矿、铜矿、铁矿、锂矿及其他矿产勘探，可按固定进尺区间收集样品，记录颜色、岩性、蚀变和矿化变化，并送实验室进行品位分析。对于需要大量钻孔快速验证异常区的项目，反循环方式具有较高现场效率。
在金矿项目中，WR400RC可用于地表异常验证、覆盖层以下矿化调查、矿体边界控制和外围扩展钻探。相比连续取芯，RC取样更强调效率和样品数量，适合在大面积勘探区快速建立更多钻孔控制点，再根据结果决定哪些重点区域需要进一步采用岩芯钻探。
铜矿、铁矿和锂矿项目同样可以利用反循环样品识别岩性、蚀变和矿化趋势。对于覆盖层较厚或地表露头不明显的区域，通过400米级钻孔获取不同深度岩屑，可以帮助勘探人员了解地层变化和潜在矿化位置，并为下一阶段钻孔布置提供依据。
资料给出的工作角度为45°和90°，可根据项目需要进行斜孔或近直孔施工。垂直孔适合地下水、覆盖层调查和部分矿产勘探，45°斜孔则可用于倾斜矿体、构造带或特定靶区验证。正式施工前应根据地质设计确认孔向和孔角。
最大钻深400 m，钻孔直径105–305 mm，使WR400RC既能承担矿产勘探孔，也能用于中深层水井施工。实际钻深会受到孔径、钻杆、空压机能力、地层条件、孔斜和钻具磨损影响，因此400 m应理解为典型配置下的参考能力。

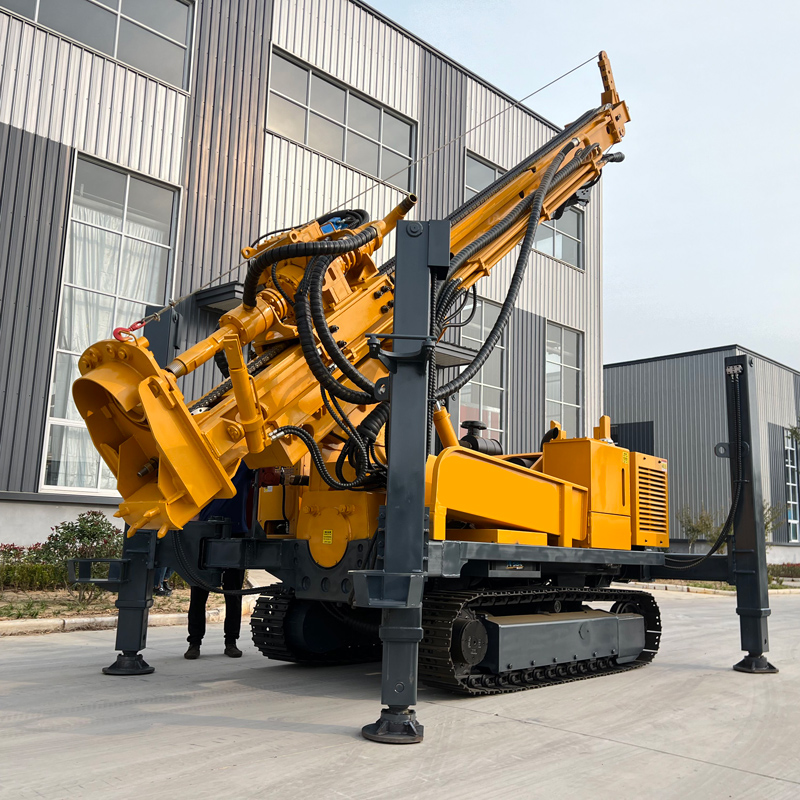

推荐RC钻杆直径89 / 102 mm，钻杆长度3 m。RC钻杆与普通单壁钻杆结构不同，需要保证内外通道密封和连接可靠。施工中应定期检查双壁钻杆接头、密封件和内管磨损，避免漏气和样品混杂影响取样质量。
WR400RC提升力22 T，轴压力6 T。较强提升能力可用于钻杆起下、钻具回收和部分套管作业。反循环钻进过程中如果出现提钻阻力突然增大，应先判断是否存在掉块、缩径、卡钻或排渣不畅，再采取清孔和缓提措施。
回转系统最大扭矩8000 / 4000 N·m，对应最大转速75 / 150 r/min。较高扭矩工况适合大孔径和高负载钻进，较高转速则适合阻力较小的孔段。反循环施工应同时兼顾钻头切削、孔底冲击和岩屑回返状态，不宜单独追求转速或扭矩。
推荐工作气压1.2–3.5 MPa，耗气量16–55 m³/min。RC钻进对空压机的压力和排量要求都比较高，特别是孔深增加、孔径增大或岩层较硬时，如果风量不足，岩屑回返速度会下降，可能影响取样连续性和孔底清洁。
反循环取样不仅要“钻得快”，还要保证样品按深度连续返回。施工过程中应观察返样量、颗粒大小、粉尘变化和是否存在明显串样。每次接杆、清孔或停钻后重新开始取样时，应按现场采样制度处理过渡段，避免不同深度样品混合。
用于矿产勘探时，样品应按照固定孔深区间编号、称量和封装，并记录钻孔号、深度、时间和异常情况。取样系统、旋流器或分样设备也需要定期清理。WR400RC提供的是钻探平台，最终样品质量还取决于现场采样流程和人员操作。
虽然WR400RC具有明显的矿产勘探属性，但资料也将深水井列为主要应用之一。对于农村供水、农田灌溉、工业用水和矿区地下水开发，可根据地层和成井要求选择潜孔锤、泥浆钻进或其他适合方式。水井施工并不一定要求全过程使用RC取样系统。
矿山项目既可能需要勘探孔，也需要生活用水、抑尘和辅助生产水井。WR400RC具备多种钻进方式，可以在一个项目内根据不同孔的目标调整配置，提高设备利用率。勘探孔更关注样品质量，水井则更关注成孔稳定、井径和出水层。
土层、黏土、砂层和砂砾层容易坍孔，不一定适合直接进行气动RC钻进。资料表明该机型支持泥浆钻进，因此在上部松散地层中可以根据孔壁情况选择泥浆循环和套管，待进入稳定岩层后再转换到气动或反循环工艺。
设备可配中、高风压潜孔锤，用于风化岩、裂隙岩和较完整硬岩。硬岩工况应关注空压机排量、潜孔锤润滑、钻头磨损和返渣状态。若样品回返量下降，应及时检查漏风、钻杆密封和孔底是否存在积渣。
断层破碎带容易出现掉块和局部扩孔，岩屑可能在孔内滞留后集中返回，造成样品深度对应关系变差。施工中应控制推进速度、保持稳定供气，并在异常孔段做好记录。若取样精度要求较高，应增加现场地质人员对返样变化的监控。

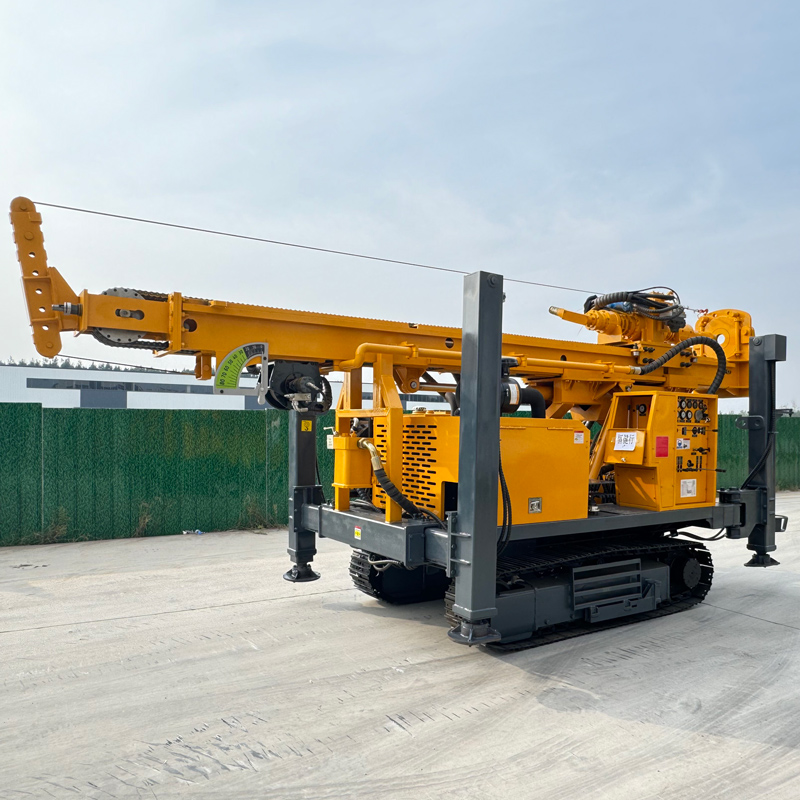

WR400RC行走速度约2.5 km/h，最大爬坡角度参考21°，整机重量约11 T。履带底盘适合矿区碎石路、野外施工平台和一般不平整地面。由于整机重量较大，转场前应确认地面承载力、坡度和运输路线。

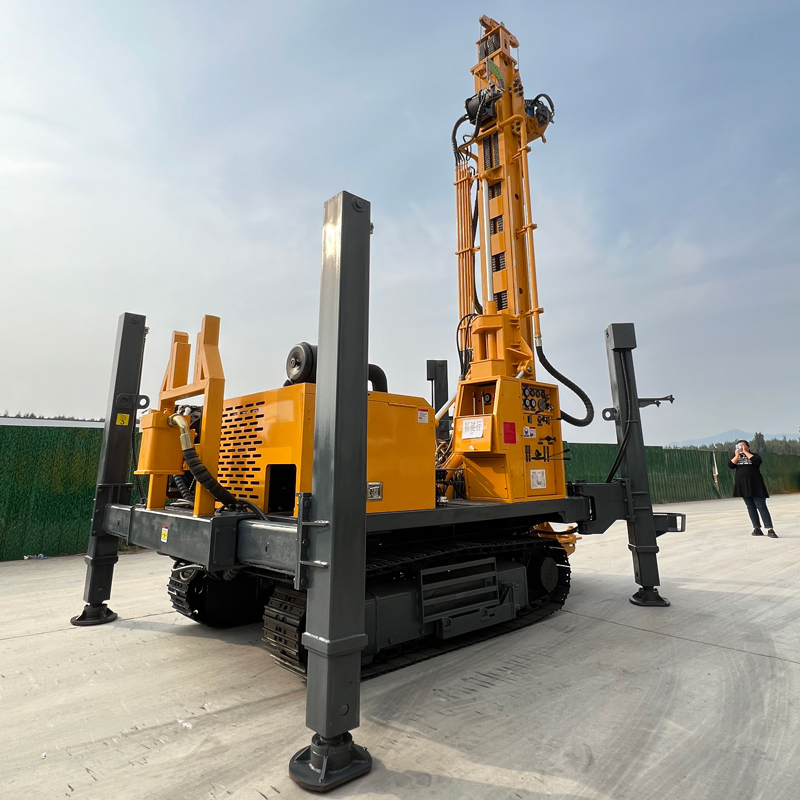

设备采用92 kW玉柴发动机，为回转、进给、履带行走和辅助液压系统提供动力。反循环项目通常同时配套空压机、采样和分样设备，因此现场应提前规划燃油、设备摆放和施工通道，避免各系统相互干扰。
液压支腿行程1.6 m，可用于设备找平和钻进支撑。特别是在45°斜孔施工中，设备稳定性会直接影响孔向控制和操作安全。软土地面应增加垫板，避免长期高负载钻进导致支腿下沉。
小辅助卷扬提升力1.5 T，可用于搬运RC钻杆、潜孔锤、采样附件和其他现场工具。使用卷扬时应遵守额定载荷要求，并避免人员进入悬吊物下方和钢丝绳受力方向。
整机重量约11 T，外形尺寸约7 × 1.85 × 2.86 m。矿产勘探现场除了钻机本体，还可能同时摆放空压机、旋流器、分样器、样品袋和车辆，因此孔位平台面积应提前规划，确保人员通道和设备安全距离。
设备可根据项目配置泥浆泵、离心泵、发电机和泡沫泵。松散层多的项目更依赖泥浆系统；严重漏风地层可考虑泡沫辅助；偏远矿区则可能需要独立发电设备。具体配置应围绕主要钻进方式和现场基础条件确定。
矿产勘探时应重点检查RC钻杆密封、返样管路和采样设备，保证样品连续且编号准确；水井施工时则重点关注孔壁、套管和含水层。无论哪种用途，每日都应检查发动机、液压系统、高压风管、回转头、支腿和钻杆连接状态。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深、样品回收和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR400RC |
| 设备类型 | 履带式重载反循环钻机 |
| 最大钻深 | 400 m |
| 钻孔直径 | 105–305 mm |
| 工作角度 | 45° / 90° |
| 适用地层 | 松散地层及岩石地层 |
| 钻杆与钻进系统 | |
| 钻杆长度 | 3 m |
| 推荐RC钻杆直径 | 89 / 102 mm |
| 轴压力 | 6 T |
| 提升力 | 22 T |
| 快速提升速度 | 20 m/min |
| 快速推进速度 | 32 m/min |
| 回转系统 | |
| 最大回转扭矩 | 8000 / 4000 N·m |
| 最大回转速度 | 75 / 150 r/min |
| 气动系统匹配 | |
| 推荐工作气压 | 1.2–3.5 MPa |
| 推荐耗气量 | 16–55 m³/min |
| 匹配潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 发动机品牌 | 玉柴 |
| 发动机功率 | 92 kW |
| 辅助系统 | |
| 小辅助卷扬提升力 | 1.5 T |
| 液压支腿行程 | 1.6 m |
| 行走与整机参数 | |
| 行走速度 | 2.5 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 11 T |
| 外形尺寸 | 7 × 1.85 × 2.86 m |
| 钻进方式 | |
| 反循环钻进 | 适用于矿产勘探、地质取样和岩屑连续返回 |
| 顶驱液压回转 / 潜孔钻进 | 适用于岩层、水井及常规中深孔施工 |
| 泥浆钻进 | 适用于土层、砂层和其他松散地层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 矿产勘探 | 金矿、铜矿、铁矿、锂矿及其他矿产异常验证 |
| 地质取样 | 按孔深分段收集反循环岩屑样品 |
| 矿区调查 | 矿体边界、覆盖层、围岩与构造变化调查 |
| 深水井施工 | 农村、农业、工业及矿区地下水开发 |
| 地下水调查 | 中深层地下水验证和一般水文地质钻孔 |
