反循环钻机
WR500RC-CS3是一款以矿产勘探和现场快速取样为核心用途的500米级履带式反循环钻机。相比普通RC钻机，这款设备最大的区别是集成三合一旋流取样系统，将岩屑回返、旋流分离、样品分样和样品收集集中到一套工作流程中，减少样品在地面转运和人工分样环节中的重复操作，更适合连续勘探孔和大批量样品采集任务。

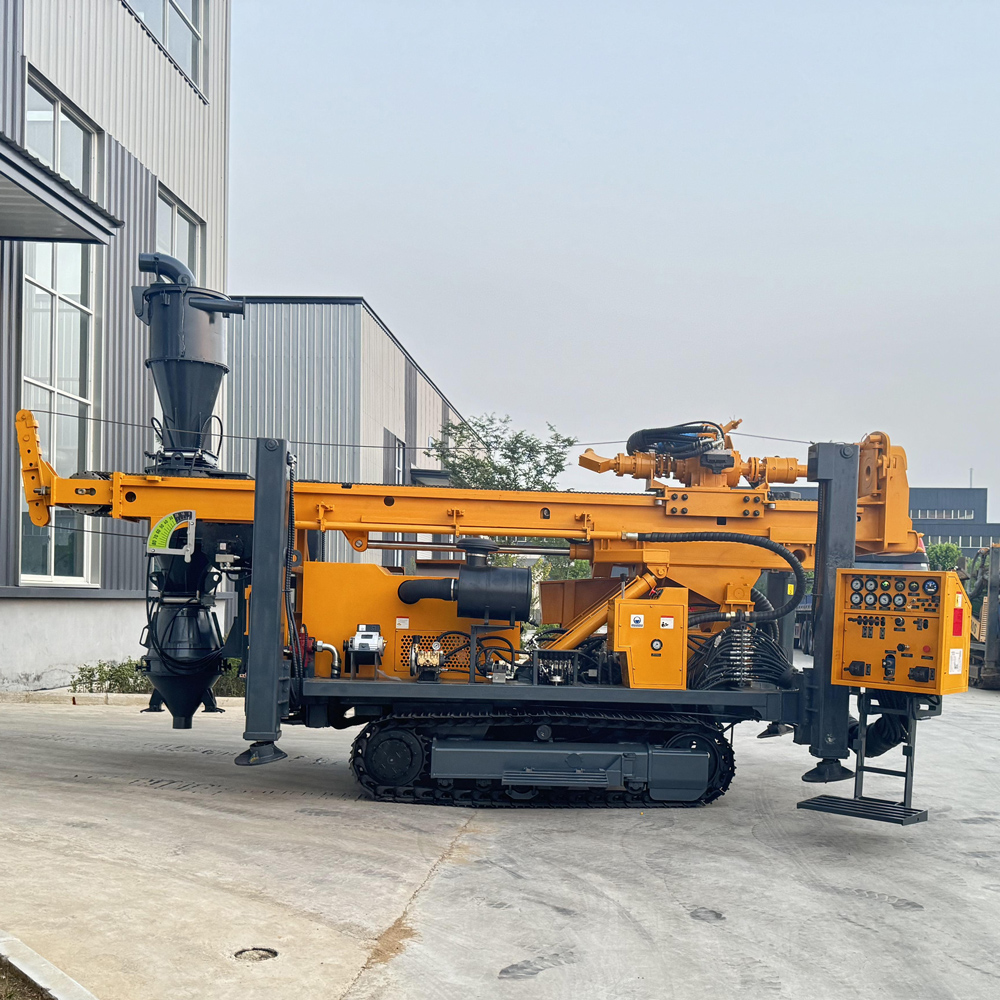

CS3系统将旋流分离、代表性分样和样品收集整合在同一套装置中。钻进产生的岩屑经双壁RC钻杆内管返回地面后，直接进入旋流系统，将高速气流与固体颗粒分离，再通过分样机构形成可用于地质记录和化验的样品。对于需要严格按深度采样的矿产勘探项目，这种一体化流程能够减少中间环节。
反循环钻进依靠双壁钻杆建立独立返样通道，岩屑主要从钻杆内部返回，而不是沿钻杆外壁环空上返。这样可以缩短样品与孔壁其他地层接触的路径，有助于降低不同深度岩屑相互混杂的概率。最终样品代表性仍与清孔、接杆、返样稳定性和现场采样管理有关。
WR500RC-CS3适合按固定进尺区间进行连续采样。每个样品袋可标注钻孔号、起止深度、日期和样品编号，便于后续送检、归档和追溯。对于一天内需要处理大量样品的勘探队，三合一系统可以减少人工倒样、二次分样和多次搬运，提高现场组织效率。
金矿普查和外围找矿阶段往往需要布置较多钻孔，以验证地表异常、覆盖层下矿化和构造带延伸。WR500RC-CS3可快速获取按深度分段的岩屑样品，用于观察颜色、蚀变、硫化物和矿化变化，再通过实验室化验筛选重点靶区。对高价值异常区，可进一步采用岩芯钻探获取完整岩芯。
铜矿、铁矿、锂矿和其他矿产项目也可以利用RC样品快速判断地层和矿化趋势。500米级钻深能够覆盖更大的垂向范围，尤其适合覆盖层较厚或矿体埋藏较深的区域。对于大面积勘探区，先用RC钻进建立更多控制点，再对重点区进行精细取芯，是常见的组合思路。
最大钻深500 m，钻孔直径105–400 mm，使WR500RC-CS3既可承担中深孔矿产勘探，也可用于深水井和一般地下水项目。不同用途对钻具和施工方法的要求不同：勘探孔更关注返样质量和分样管理，水井则更关注孔壁稳定、成井结构和出水层。

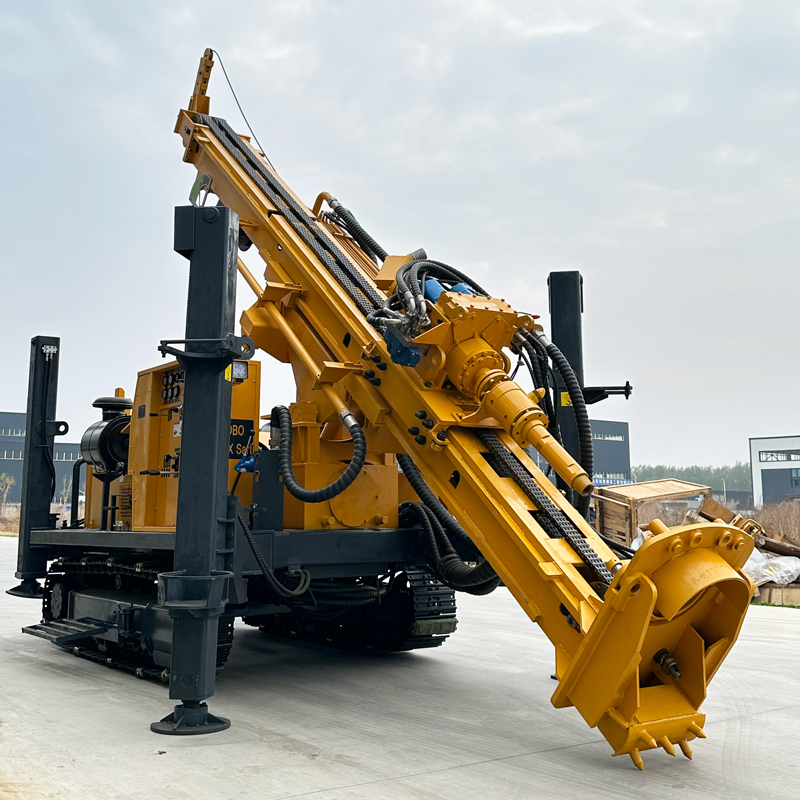

设备支持45°和90°工作角度。对于倾斜矿体、脉体和断裂带，可通过45°斜孔改善穿矿角度；对于一般水井、覆盖层调查和常规垂向勘探，则可以采用90°施工。正式开孔前应根据地质剖面、矿体产状和孔位条件确定钻孔角度。
提升力25 T，轴压力7 T。500米级孔深下，钻杆自重和孔壁摩阻都高于400米机型，更大的提升能力有助于正常起下钻、RC钻杆处理和部分套管作业。若出现提钻阻力异常，应先通过清孔和工艺判断处理，不建议直接依赖最大提升力强拉钻具。
最大回转扭矩10000 / 5000 N·m，对应最大回转速度75 / 150 r/min。高扭矩工况更适合较大孔径和高负载钻进，较高转速工况适合阻力较小的孔段。RC钻进中应同时关注回转负载、潜孔锤冲击和返样状态，保证钻进和样品回收保持稳定。
资料给出的推荐工作气压为1.6–6 MPa，推荐耗气量16–55 m³/min。对于500米级RC钻进，空压机不仅要驱动潜孔锤，还要承担岩屑从内管高速返至地面的任务，因此压力和排量都非常关键。实际选配应结合孔径、RC锤规格、海拔和岩层硬度。
反循环取样过程中，地质人员应持续观察返样量、颗粒大小、颜色、湿度和是否存在串样迹象。如果在接杆、清孔或停钻后重新恢复钻进，应根据现场采样制度处理过渡样，避免将上一孔段残留岩屑混入下一深度样品。
三合一取样系统能够提高分样效率，但样品管理仍需要标准化。每个样品袋应明确钻孔号、样品号、起止深度和日期，现场记录应与样品袋一一对应。对于需要送实验室分析的矿样，还应按照项目质量控制要求设置重复样、空白样和标准样。
设备行走速度约2.5 km/h，最大爬坡角度参考21°，适合矿区碎石道路、野外勘探场地和一般不平整地面。由于整机重量约12 T，孔位转场前应确认道路承载能力、平台面积和边坡安全，不能按照小型履带设备的通过条件直接判断。
WR500RC-CS3配132 kW康明斯发动机，为回转、进给、履带行走和辅助液压动作提供动力。反循环项目现场通常还要同时配置大型空压机和取样设备，因此燃油补给、设备摆放和维护空间应提前规划，避免施工通道拥挤。
在断层破碎带、角砾岩和裂隙发育地层中，孔壁掉块可能在孔内短暂滞留后集中返回，从而影响样品与深度的对应关系。施工人员应控制推进速度并保持稳定供气，地质人员则应在异常孔段增加现场记录，必要时单独标注样品质量情况。
上部土层、黏土、砂层和砂砾层不一定适合直接进行RC气动钻进。资料显示该机型也支持泥浆回转钻进，因此可以先采用泥浆、套管等方式稳定上部孔段，进入岩层后再切换反循环或DTH工艺，提高成孔稳定性。
除了矿产勘探，WR500RC-CS3也可以根据配置用于农业灌溉、工业供水、矿区供水和地下水开发。水井项目不一定需要启用完整三合一取样系统，应根据成井目的选择钻进方式和配套，避免增加无必要的现场流程。
小辅助卷扬提升力1.5 T，可用于搬运RC锤、钻杆、取样软管和其他辅助工具。三合一旋流取样系统附近通常还需要设置样品袋和操作区域，吊装时应避免悬吊物进入采样人员工作范围。

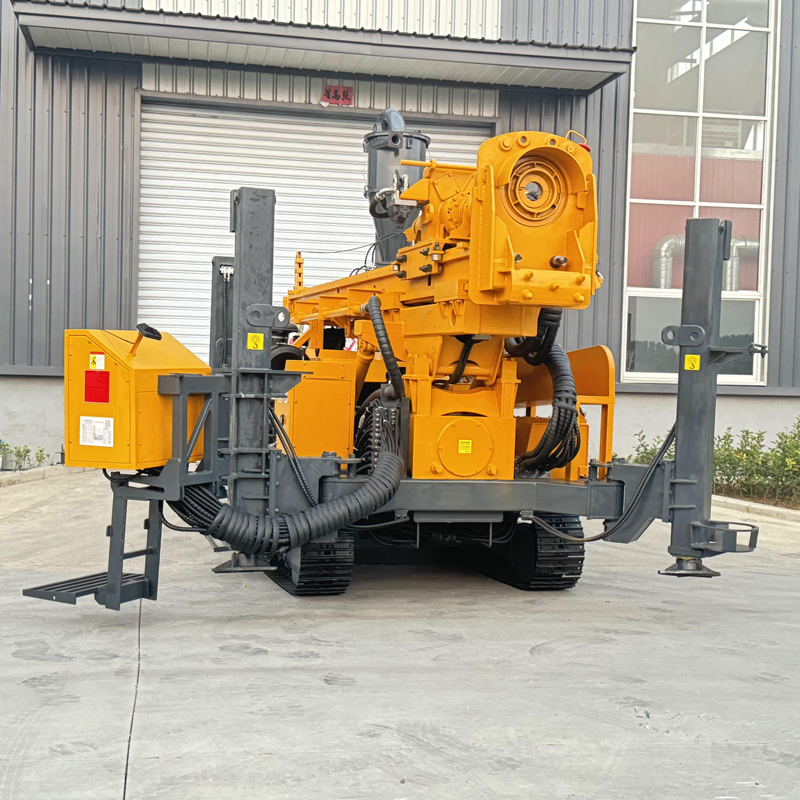

液压支腿行程1.6 m，可帮助设备找平和稳定支撑。特别是在45°斜孔和高扭矩RC钻进时，设备受力方向更复杂，支腿和地面承载条件会直接影响整机稳定和孔向控制。
整机重量约12 T，外形尺寸约7 × 2.1 × 2.9 m。RC项目除钻机外，还常需空压机、旋流器、分样装置、样品袋和运输车辆，因此钻孔平台面积和设备摆放应提前设计，保证返样管路顺畅和人员通道安全。
根据地层和钻进方法，可以选配泥浆泵、离心泵、发电机和泡沫泵。松散层多的项目更重视泥浆系统，硬岩和RC项目更依赖空压机与气动钻具，严重漏风地层则可能需要泡沫辅助。配套应围绕主要项目需求组合。
每日开工前应检查双壁RC钻杆密封、返样管路、旋流器、分样器、样品袋、发动机、液压系统和高压风管；施工中保持返样连续并准确记录深度；结束后及时清理取样系统残留岩屑，防止下一钻孔或下一样段发生污染。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深、样品回收和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR500RC-CS3 |
| 设备类型 | 履带式重载反循环钻机 |
| 最大钻深 | 500 m |
| 钻孔直径 | 105–400 mm |
| 工作角度 | 45° / 90° |
| 适用地层 | 松散地层及岩石地层 |
| 三合一旋流取样系统 | |
| 集成取样系统 | 三合一旋流取样器 |
| 主要功能 | 旋流分离 + 样品分样 + 样品收集 |
| 返样方式 | 岩屑经钻杆内管直接返回旋流取样系统 |
| 样品类型 | 岩屑样品 |
| 样品收集方式 | 按深度编号的样品袋 |
| 钻杆与钻进系统 | |
| 钻杆长度 | 3 m |
| 推荐RC钻杆直径 | 102 / 114 mm |
| 轴压力 | 7 T |
| 提升力 | 25 T |
| 快速提升速度 | 23 m/min |
| 快速推进速度 | 33 m/min |
| 回转系统 | |
| 最大回转扭矩 | 10000 / 5000 N·m |
| 最大回转速度 | 75 / 150 r/min |
| 气动系统匹配 | |
| 推荐工作气压 | 1.6–6 MPa |
| 推荐耗气量 | 16–55 m³/min |
| 兼容潜孔锤 | 中、高风压系列 |
| 动力系统 | |
| 发动机品牌 | 康明斯 |
| 发动机功率 | 132 kW |
| 辅助系统 | |
| 小辅助卷扬提升力 | 1.5 T |
| 液压支腿行程 | 1.6 m |
| 行走与整机参数 | |
| 行走速度 | 2.5 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 12 T |
| 外形尺寸 | 7 × 2.1 × 2.9 m |
| 钻进方式 | |
| 反循环钻进 | 适用于矿产勘探、地质取样和岩屑连续回收 |
| DTH潜孔锤钻进 | 适用于硬岩钻孔和部分水井项目 |
| 泥浆回转钻进 | 适用于土层、砂层和其他松散地层 |
| 可选配件 | |
| 泥浆泵 | 可选 |
| 离心泵 | 可选 |
| 发电机 | 可选 |
| 泡沫泵 | 可选 |
| 典型应用 | |
| 矿产勘探 | 金矿、铜矿、铁矿、锂矿、镍矿、铅锌矿及其他矿产项目 |
| 地质取样 | 按孔深连续获取岩屑样品并进行分样 |
| 矿区调查 | 矿体边界、覆盖层、围岩和构造变化调查 |
| 深水井施工 | 农业、工业、矿区及一般地下水开发 |
