反循环钻机
WR600RC-CS3是一款针对中深部矿产勘探和大批量现场取样设计的600米级履带式反循环钻机。它在WR600RC深孔平台基础上加入三合一旋流取样系统，将岩屑回返、旋流分离、样品分样和样品装袋直接串联起来，更适合需要连续钻孔、连续返样和大量样品编号管理的勘探项目。

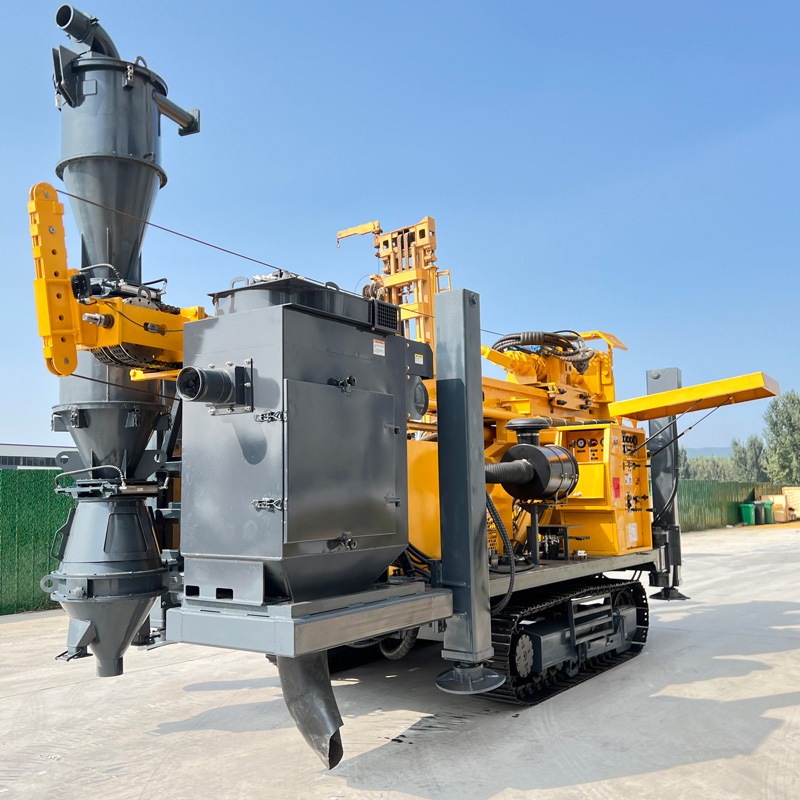

三合一取样系统将旋流分离、代表性分样和样品收集整合为一个连续流程。岩屑通过双壁钻杆内管返回地面后，直接进入旋流系统进行气固分离，再进入分样和装袋环节。这样可以减少人工倒样和二次转运，特别适合日采样量较大的矿产勘探项目。
孔深增加后，岩屑返样距离变长，风量损失、钻杆密封和孔内漏风对样品回收影响更明显。WR600RC-CS3推荐工作气压1.6–6 MPa，耗气量16–75 m³/min，目的不仅是驱动RC锤，还要保证岩屑能够持续通过内管返回旋流取样系统。
RC钻进获取的是岩屑样品，不是完整岩芯。现场可按项目要求设置固定采样间隔，例如每1 m或每2 m收集一袋样品，并同步记录钻孔号、起止深度和样品编号。三合一取样系统可以让钻进、返样、分样和装袋衔接得更紧密。
在金矿勘探中，浅部地质和地球化学异常往往需要通过更深钻孔确认是否向下延伸。WR600RC-CS3的600 m钻深能够覆盖更深的构造带、蚀变带和矿化层，适合快速判断深部矿化连续性、外围靶区和潜在矿体边界。
铜矿、铁矿、锂矿及多金属项目常需要在较大区域布置多口验证孔。RC方式可以快速获取大量岩屑样品，通过化验结果筛选重点深部靶区。对重点异常再使用岩芯钻机进行连续取芯，可以形成“RC快速筛查 + 岩芯精细验证”的组合勘探方案。
三合一系统提高的是取样流程效率，但样品管理仍必须严格。每个样品袋应标注钻孔号、样品编号、起止深度、日期和班次，现场记录要与样品袋保持一致。若项目执行QA/QC制度，还应按要求设置重复样、标准样和空白样。
不同矿化段之间如果残留岩屑没有及时清理，会增加样品污染风险。每次停钻、换孔或进入新的关键采样区间时，应检查旋流器、分样器和返样软管内部是否有残留，避免上一深度样品混入下一采样段。
最大钻深600 m，钻孔直径105–450 mm。该范围不仅能满足多数中深部矿产勘探孔，也能承担部分大孔径水井和矿区降水项目。实际钻深会随孔径、双壁钻杆重量、空压机能力和地层条件变化。
设备支持45°和90°工作角度。对于倾斜矿脉、断层控制矿体和特定靶区，可采用45°斜孔提高穿越目标体的有效性；对于垂向覆盖层调查和一般深水井，可采用90°施工。孔角应以地质设计为准。
双壁RC钻杆结构比普通单壁钻杆更复杂，深孔时整柱重量和摩阻也更高。29 T提升力可用于正常起下钻、RC锤回收和部分套管作业。遇到卡钻或提钻阻力异常，应先通过清孔和孔内状态判断处理。
最大回转扭矩12000 / 6000 N·m，对应回转速度75 / 150 r/min。低速高扭矩更适合大孔径、高阻力和硬岩孔段；较高转速适合负载较小的稳定地层。现场应根据返样状态和钻具负载动态调整。
600米RC孔中，空压机不仅需要提供冲击能量，还必须把岩屑从孔底送到地面。推荐耗气量达到16–75 m³/min。若风量不足，常见表现包括返样减少、返样延迟和孔底积渣，因此空压机选型应充分考虑孔深、孔径和海拔。
花岗岩、石灰岩、砂岩及其他较完整岩层可使用RC锤或DTH潜孔锤。RC锤更适合需要连续样品的勘探孔；普通DTH锤则更适合不强调样品质量的水井和一般钻孔。同一台设备可以根据项目目标切换钻进工具。
土层、黏土、砂层和砾石层容易塌孔，不一定适合直接用高风压RC钻进。设备支持泥浆回转，可先用泥浆和套管稳定上部孔段，进入岩层后再切换RC或DTH工艺，提高成孔稳定性。
断层破碎带和大裂隙会造成漏风，岩屑可能滞留在孔内后集中返回，导致样品与实际深度对应关系变差。施工时应降低推进、保持清孔，并在异常段做好专门记录。必要时使用泡沫、套管或其他漏风处理方式。
WR600RC-CS3不仅适合矿产勘探，也可以用于农业、工业和矿区深水井。水井项目更关注孔壁稳定、含水层和成井结构，并不一定需要启用完整取样系统。根据用途更换钻具和施工流程，可以提高设备利用率。
600米级深度和较大孔径也适合部分矿区降水和地下水调查项目。此类项目应根据水文地质条件确定井位、井距、井径和泵量，钻机只负责成孔，不能代替完整的降水设计。
设备采用132 kW康明斯发动机，为回转、进给、履带行走和辅助液压系统提供动力。RC现场通常还需要大型空压机和取样系统，因此燃油补给、设备布置和维修空间应在开工前统一规划。

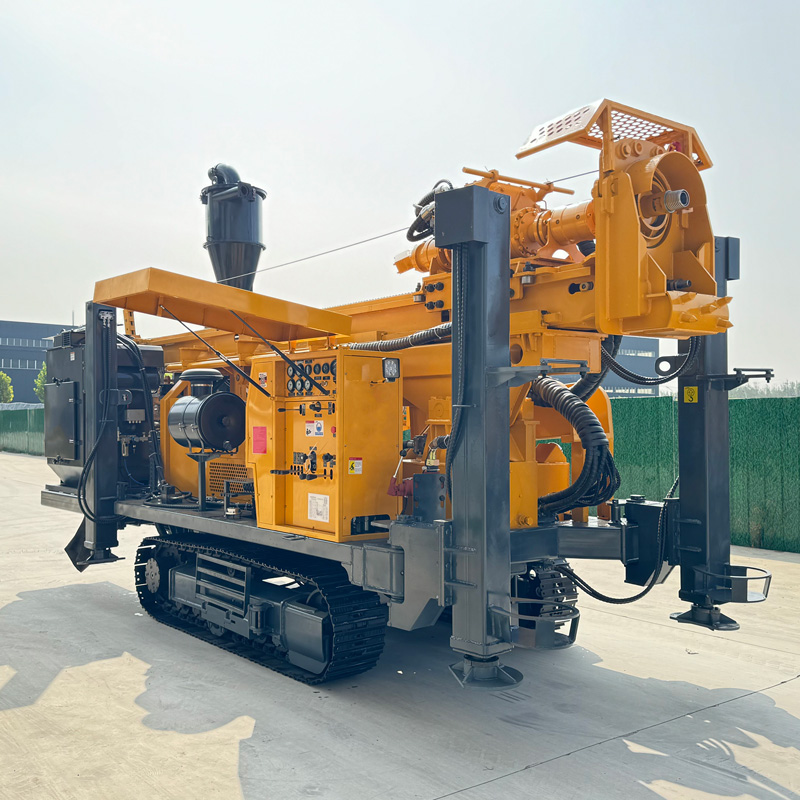

行走速度约3.5 km/h，最大爬坡角度参考21°。履带底盘适合矿区碎石道路和一般不平整平台。整机重量约12.5 T，因此转场前应确认道路承载力、坡度和软土地面情况。
支腿行程1.7 m，可帮助设备找平和稳定支撑。进行45°斜孔或高扭矩钻进时，整机受力方向更加复杂，支腿受力和平台稳定性会直接影响孔向控制和作业安全。
卷扬提升力2.5 T，可用于RC锤、双壁钻杆、返样软管和其他辅助工具搬运。样品区通常与钻机和旋流器距离较近，吊装时应避免悬吊物进入采样人员工作范围。
整机重量约12.5 T，外形尺寸约7 × 2.1 × 2.9 m。除钻机外，现场还要摆放空压机、旋流取样系统、样品袋和运输车辆，因此钻孔平台应预留足够面积，保证返样管路顺畅和人员通道安全。
每日开工前应检查双壁钻杆密封、返样软管、旋流器、分样器、发动机、液压系统和高压风管；施工中持续观察返样是否连续；换孔和换样段时及时清理取样系统，避免残留岩屑污染后续样品。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深、样品回收和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR600RC-CS3 |
| 设备类型 | 履带式重载反循环钻机 |
| 最大钻深 | 600 m |
| 钻孔直径 | 105–450 mm |
| 工作角度 | 45° / 90° |
| 适用地层 | 土层、砂层、砾石层、风化岩、破碎岩及硬岩 |
| 三合一旋流取样系统 | |
| 集成取样系统 | 三合一旋流取样器 |
| 主要功能 | 旋流分离 + 样品分样 + 样品收集 |
| 返样方式 | 岩屑经钻杆内管直接返回旋流取样系统 |
| 样品类型 | 岩屑样品 |
| 样品收集方式 | 按深度编号的样品袋 |
| 钻杆与钻进系统 | |
| 钻杆长度 | 3 m |
| 推荐RC钻杆直径 | 102 / 114 mm |
| 提升力 | 29 T |
| 快速提升速度 | 29 m/min |
| 快速推进速度 | 33 m/min |
| 参考钻进效率 | 10–35 m/h |
| 回转系统 | |
| 最大回转扭矩 | 12000 / 6000 N·m |
| 最大回转速度 | 75 / 150 r/min |
| 气动系统匹配 | |
| 推荐工作气压 | 1.6–6 MPa |
| 推荐耗气量 | 16–75 m³/min |
| 适配工具 | RC锤、DTH潜孔锤、双壁钻杆及相关气动钻具 |
| 动力系统 | |
| 发动机品牌 | 康明斯 |
| 发动机功率 | 132 kW |
| 辅助系统 | |
| 卷扬提升力 | 2.5 T |
| 支腿行程 | 1.7 m |
| 行走与整机参数 | |
| 行走速度 | 3.5 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 12.5 T |
| 外形尺寸 | 7 × 2.1 × 2.9 m |
| 钻进方式 | |
| 反循环钻进 | 适用于矿产勘探、地质取样和岩屑连续回返 |
| DTH潜孔锤钻进 | 适用于硬岩、水井及一般中深孔施工 |
| 泥浆回转钻进 | 适用于土层、黏土、砂层及其他松散地层 |
| 典型应用 | |
| 矿产勘探 | 金矿、铜矿、铁矿、锂矿、镍矿及其他矿产调查 |
| 地质取样 | 按孔深分段获取RC岩屑样品并进行现场分样 |
| 矿区调查 | 矿体边界、覆盖层、围岩和构造变化验证 |
| 深水井施工 | 农业、工业、矿区及一般地下水开发 |
| 矿区降水 | 矿山及工程场地中深孔降水钻孔 |
