反循环钻机

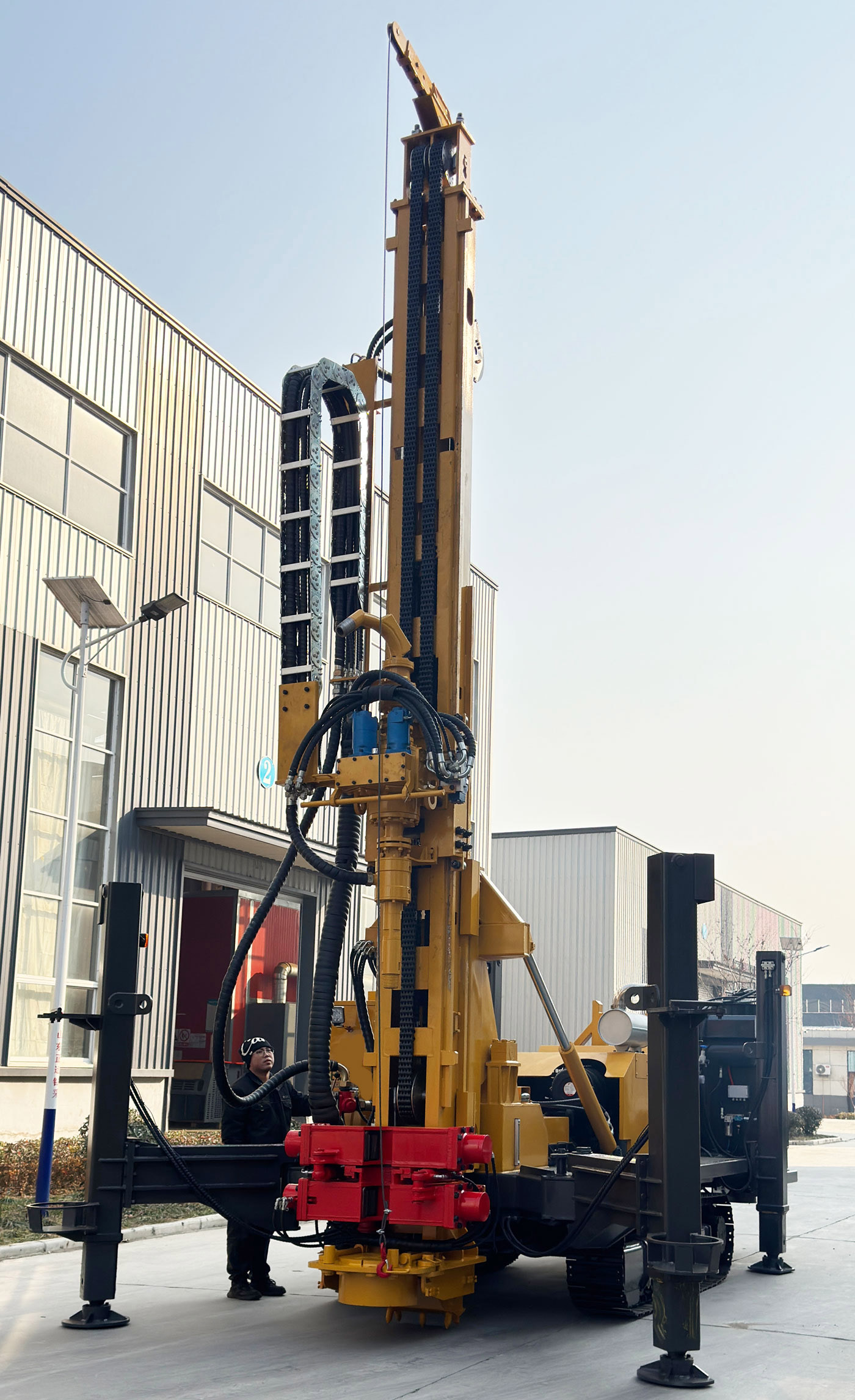

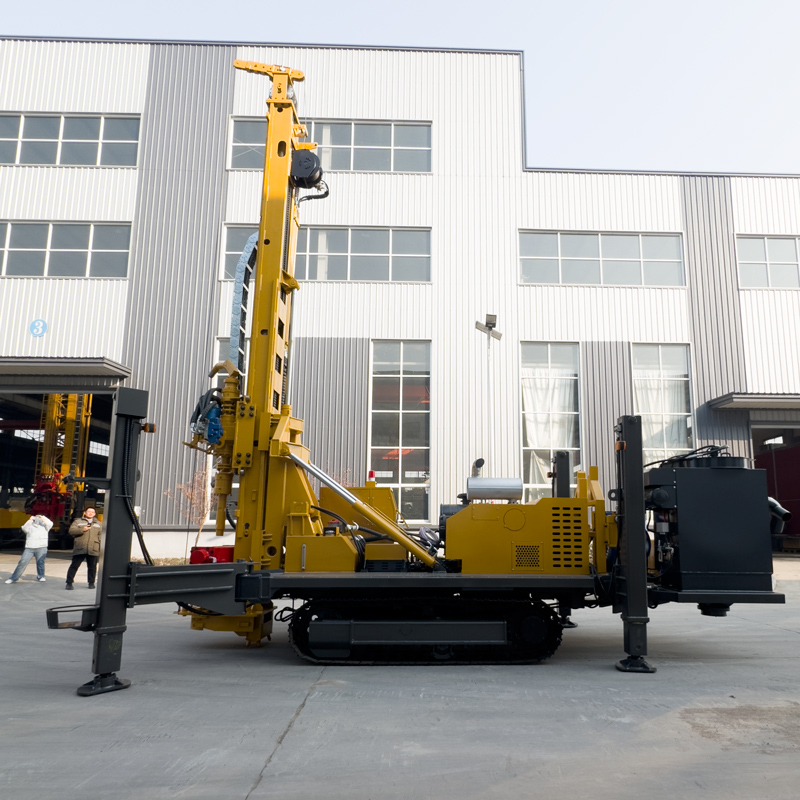

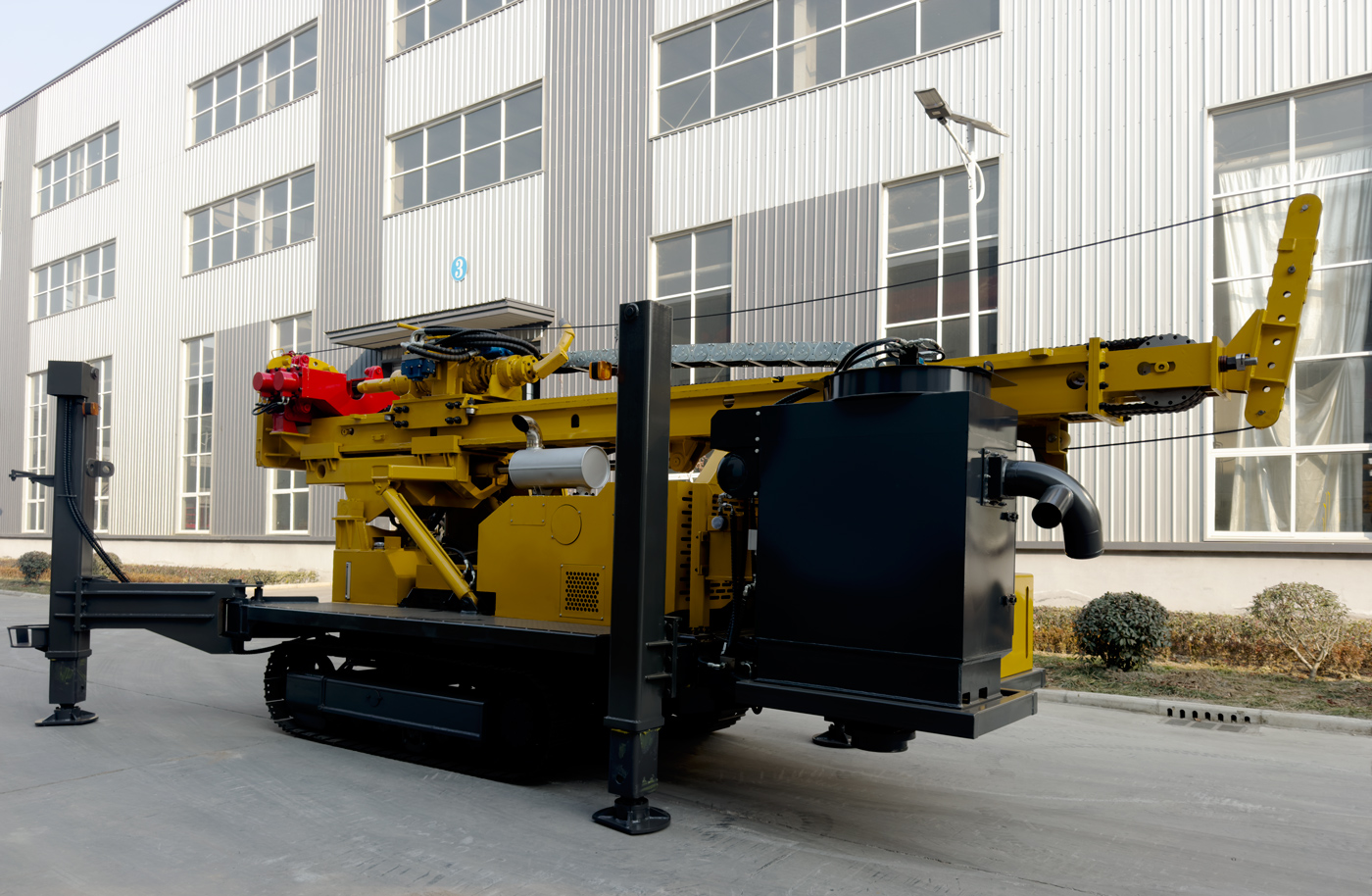

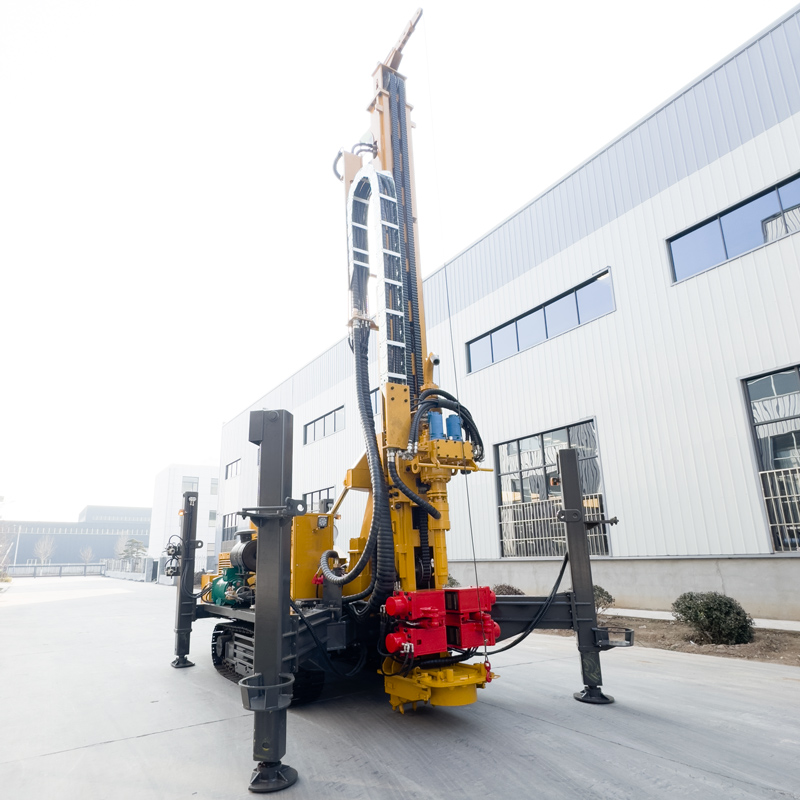

WR600RC是一款面向更深层矿产勘探、地质取样和深水井施工的重载履带式反循环钻机。相比400米级RC设备，它在最大钻深、孔径、提升力、回转扭矩和空压机需求方面进一步提升，最大钻深600 m，钻孔直径105–450 mm，适合需要更大深度覆盖范围和更强钻柱处理能力的中深孔项目。
在矿产勘探中，浅部异常被确认后，后续往往需要继续向深部追踪矿化、构造和岩性变化。WR600RC能够承担更深的RC孔，通过连续岩屑回返获取不同深度的地质信息，适合矿体下延调查、外围异常验证、矿山扩边调查和深部地质控制。
RC钻进通常使用双壁钻杆，压缩空气沿钻杆外部通道下行，在孔底驱动RC锤和钻头后，将岩屑从内部通道带回地表。与普通外环空排渣相比，内管返样路径更集中，有利于减少样品与不同孔段的接触，提高按深度分段取样的可操作性。
WR600RC主要获取岩屑样品，而不是连续完整岩芯。对于需要快速建立大量钻孔控制点的项目，RC方式可以在钻进过程中同步返样，便于现场地质人员按固定进尺区间记录岩性、蚀变和矿化变化，再将代表性样品送实验室进行化验。
金矿项目中，WR600RC可以用于覆盖层以下矿化验证、构造带追踪、矿体外围扩展和深部异常调查。600米级钻深可以覆盖比常规浅中孔更大的垂向范围，尤其适合已经掌握一定浅部矿化信息、需要继续向深部快速验证的项目。
在铜矿、铁矿、锂矿及其他矿产调查中，深部岩屑样品可用于判断岩性变化、蚀变分带和矿化趋势。对于大面积项目，可以先通过RC钻孔快速建立深部控制，再针对重点异常区域布置岩芯孔，提高整体勘探效率和钻探资源利用率。
最大钻深600 m，钻孔直径105–450 mm，使WR600RC不仅可以承担矿产勘探孔，也可用于大孔径深水井和部分矿区降水项目。实际钻深会受孔径、钻杆、空压机、岩层、孔斜和钻具磨损影响，因此600 m应作为典型配置下的参考能力。
设备支持45°和90°工作角度。90°可用于常规垂向勘探和水井施工，45°则更适合倾斜矿体、矿脉和断层带的斜向穿越。对于矿产勘探，合理钻孔角度往往比单纯增加孔深更重要，应根据矿体产状和勘探设计确定。
WR600RC提升力29 T。随着孔深增加，双壁RC钻杆自重和孔壁摩阻都会明显增加，更大的提升能力有利于正常起下钻、钻具回收和部分套管处理。若提钻阻力持续异常，应优先通过清孔和孔内状态判断处理，不建议直接使用最大提升力强拉。
回转系统最大扭矩12000 / 6000 N·m，对应最大回转速度75 / 150 r/min。低速高扭矩适合大孔径、硬岩和高负载孔段，高速档则适合阻力较小的稳定地层。RC钻进应同时关注回转、冲击和返样状态，保持三者协调。
推荐工作气压1.6–6 MPa，耗气量16–75 m³/min。600米级RC钻进不仅需要驱动孔底钻具，还要把岩屑长距离送回地表，因此空压机的压力和排量都非常关键。孔深、孔径、海拔和岩石硬度增加时，所需有效风量通常也会提高。
RC取样时，应持续观察返样量、颗粒大小、颜色和湿度变化。若出现样品突然减少、返样延迟或明显串样，应检查钻杆密封、返样通道、空压机输出和孔内是否存在漏风。高质量RC数据依赖稳定返样，而不仅是钻机本身的进尺能力。
现场应按固定进尺区间收集样品，并记录钻孔号、样品号、起止深度和异常情况。对于送实验室分析的矿产样品，还应依据项目质量控制制度设置重复样、标准样和空白样。钻机负责取得样品，最终数据质量还取决于采样管理。
资料显示WR600RC支持RC钻进和常规DTH潜孔锤钻进。对于花岗岩、石灰岩、砂岩等较完整岩层，可以根据是否需要地质样品决定采用RC或普通DTH方式。硬岩施工应确保潜孔锤润滑、钻头状态和孔底排渣顺畅。
土层、砂层、砾石层和其他松散覆盖层不一定适合直接使用高风压RC钻进。设备支持泥浆回转方式，可先对上部孔段进行稳孔和成孔，进入稳定岩层后再切换RC或DTH工艺，提高整体成孔可靠性。
断层破碎带容易造成孔壁掉块、漏风和返样异常。进入此类孔段后应降低过快推进，维持连续清孔并观察气压变化。严重漏风时应结合泡沫、套管或其他处理方法，避免返样能力明显下降。

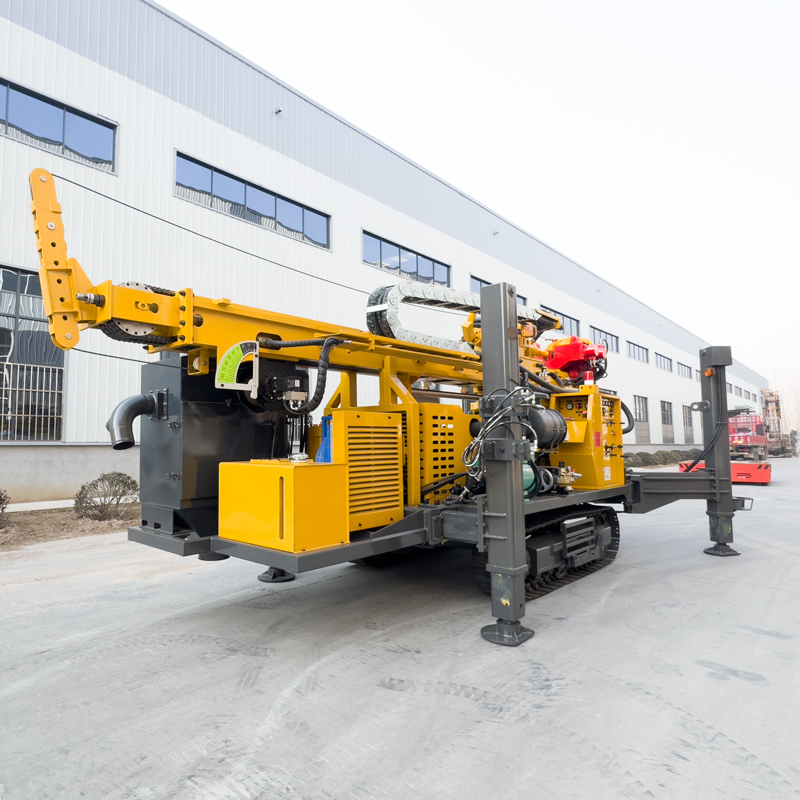

WR600RC除矿产勘探外，也可用于深水井施工。农业灌溉、矿区供水、工业用水和地下水调查都可以根据地层选择普通DTH或泥浆钻进。水井项目的重点是孔壁、井径、含水层和成井结构，与矿产RC采样项目的关注点不同。
600米级钻深和较大孔径范围也使设备具备部分降水钻孔能力。矿区和工程降水需要根据水文地质条件设计井位、井距、孔径和泵量，钻机只承担成孔施工，不能替代完整降水设计。
WR600RC采用132 kW康明斯发动机，为回转、进给、履带行走和辅助液压系统提供动力。RC项目通常还需要大型空压机和采样系统，因此现场应提前规划燃油、设备位置和维修空间，避免不同设备之间相互干扰。
设备行走速度约3.5 km/h，最大爬坡角度参考21°。履带底盘适合矿区碎石道路、野外勘探平台和一般不平整地面。由于整机重量约12.5 T，实际转场前应确认道路承载力、坡度和场地稳定性。

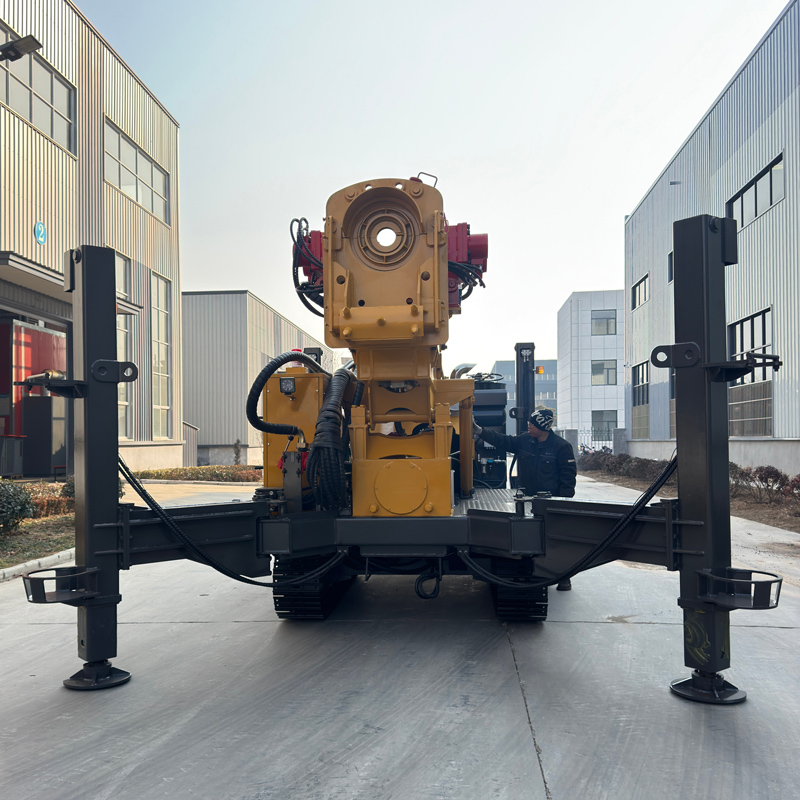

支腿行程1.7 m，可用于设备找平和稳定。进行45°斜孔或高扭矩钻进时，设备受力方向更复杂，因此支腿、地面承载和整机水平状态会直接影响孔向控制和施工安全。
卷扬提升力2.5 T，可用于RC锤、钻杆、套管工具和其他现场附件搬运。深孔项目中钻具更重，合理使用卷扬能够降低人工劳动强度，但必须控制额定载荷，并确保人员远离悬吊物和钢丝绳受力方向。
整机重量约12.5 T，外形尺寸约7 × 2.1 × 2.9 m。矿产RC项目还需要空压机、返样软管、采样装置和样品区，因此钻孔平台尺寸应提前规划，保证设备之间有足够安全距离和操作通道。
RC和DTH钻进主要依靠压缩空气进行冲击、排渣和返样，在适合的岩层中对大量泥浆水的依赖较低，因此更适合水源不足的矿区、荒漠和偏远地区。若上部松散层较厚，仍可能需要泥浆或套管辅助。
每日开工前应检查双壁钻杆密封、高压风管、回转头、发动机、液压系统和返样通道；施工中持续观察返样连续性和深度对应关系；完成后清理钻杆内管和返样管路，避免残留岩屑污染下一钻孔或下一采样区间。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深、样品回收和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WR600RC |
| 设备类型 | 履带式重载反循环钻机 |
| 最大钻深 | 600 m |
| 钻孔直径 | 105–450 mm |
| 工作角度 | 45° / 90° |
| 适用地层 | 土层、砂层、砾石层、风化岩、破碎岩及硬岩 |
| 钻杆与钻进系统 | |
| 钻杆长度 | 3 m |
| 推荐RC钻杆直径 | 102 / 114 mm |
| 提升力 | 29 T |
| 快速提升速度 | 29 m/min |
| 快速推进速度 | 33 m/min |
| 参考钻进效率 | 10–35 m/h |
| 回转系统 | |
| 最大回转扭矩 | 12000 / 6000 N·m |
| 最大回转速度 | 75 / 150 r/min |
| 气动系统匹配 | |
| 推荐工作气压 | 1.6–6 MPa |
| 推荐耗气量 | 16–75 m³/min |
| 适配工具 | RC锤、DTH潜孔锤及相关气动钻具 |
| 动力系统 | |
| 发动机品牌 | 康明斯 |
| 发动机功率 | 132 kW |
| 辅助系统 | |
| 卷扬提升力 | 2.5 T |
| 支腿行程 | 1.7 m |
| 行走与整机参数 | |
| 行走速度 | 3.5 km/h |
| 最大爬坡角度 | 21° |
| 整机重量 | 12.5 T |
| 外形尺寸 | 7 × 2.1 × 2.9 m |
| 钻进方式 | |
| 反循环钻进 | 适用于矿产勘探、地质取样和岩屑连续回返 |
| DTH潜孔锤钻进 | 适用于硬岩、水井及一般中深孔施工 |
| 泥浆回转钻进 | 适用于土层、黏土、砂层及其他松散地层 |
| 典型应用 | |
| 矿产勘探 | 金矿、铜矿、铁矿、锂矿、镍矿及其他矿产调查 |
| 地质取样 | 按孔深分段获取RC岩屑样品 |
| 矿区调查 | 矿体边界、覆盖层、围岩及构造变化验证 |
| 深水井施工 | 农村、农业、工业及矿区地下水开发 |
| 矿区降水 | 矿山及工程场地中深孔降水钻孔 |
