☀️ PV390 四缸液压光伏打桩机

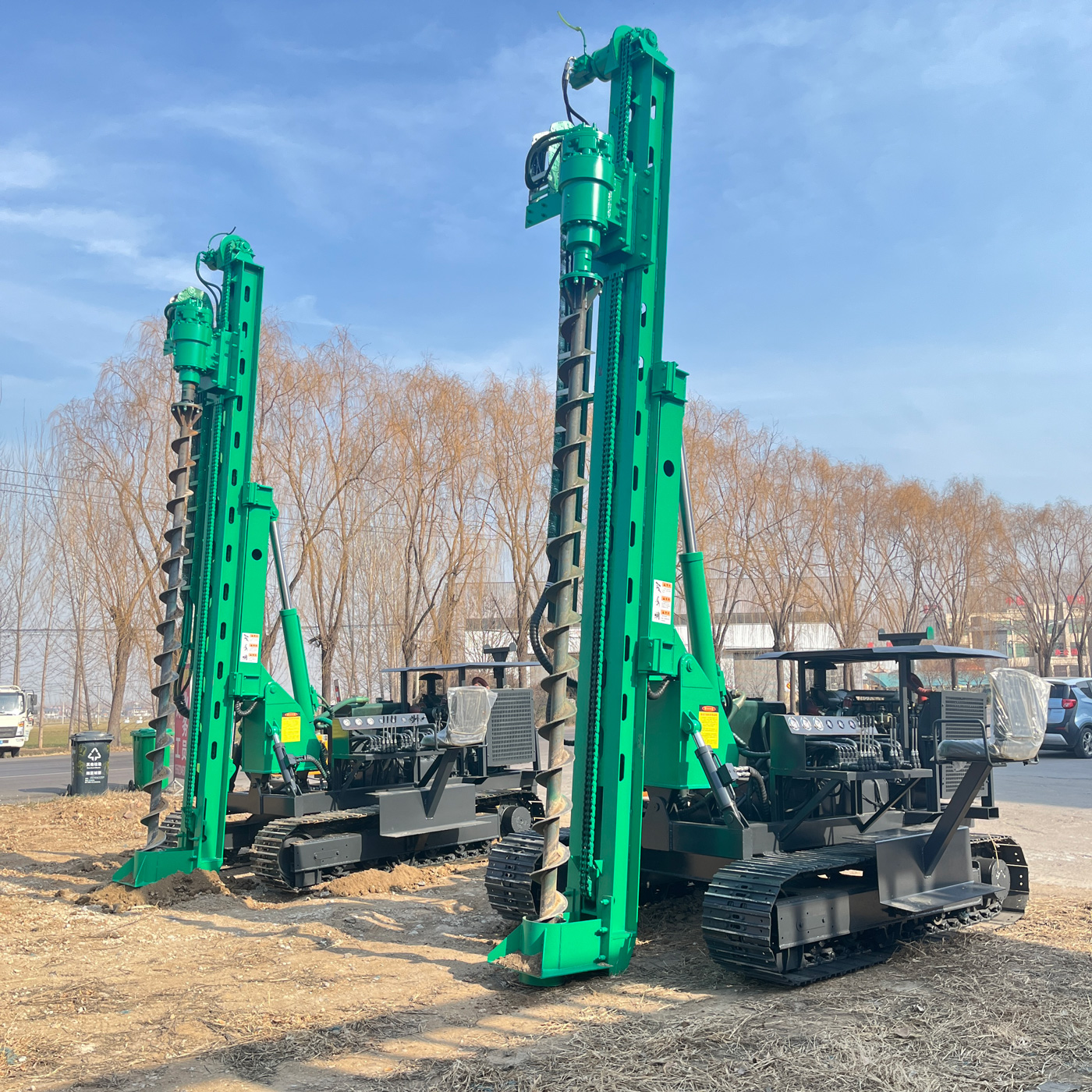

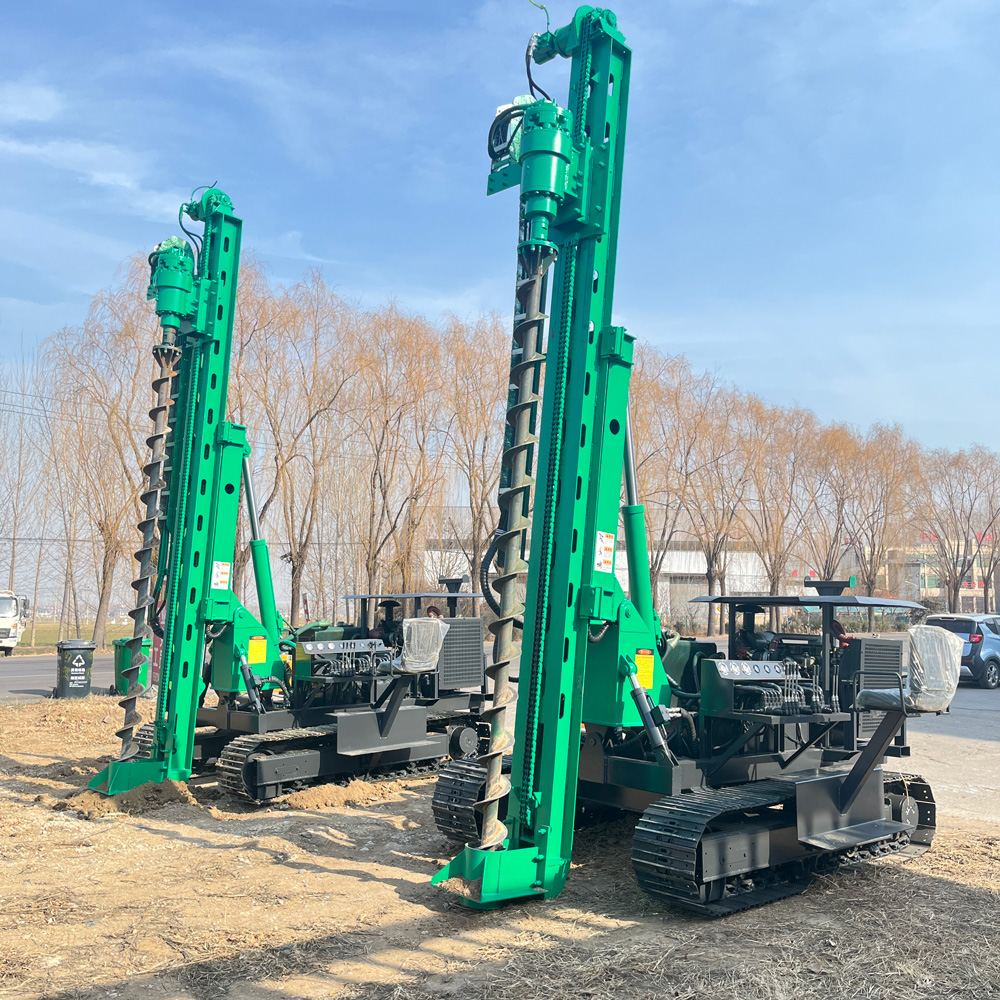

PV390是一款面向地面光伏电站、山地光伏场区和工程基础预钻设计的履带式液压光伏打桩机。设备配85 kW玉柴四缸发动机、13000 N·m减速机扭矩，钻孔直径80–600 mm，钻孔深度0–6 m，并具备120°滑架仰俯、双油缸左右摆臂和50 cm前后伸缩补偿，适合多桩位、坡地和复杂施工姿态。

🎯 面向光伏基础预钻与桩位施工

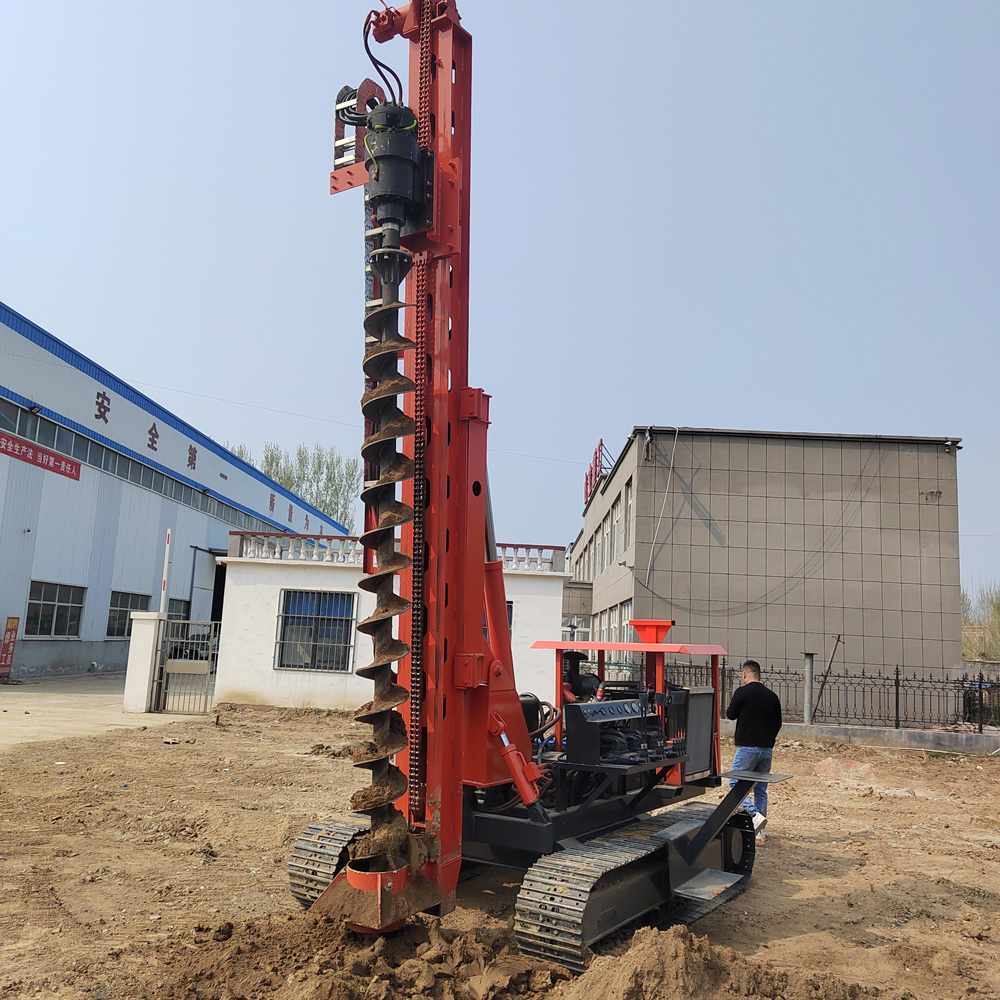

PV390主要用于光伏支架基础预钻、成孔及配合相应附件进行桩基施工。光伏场站桩位数量多、间距规律、连续作业要求高，因此设备的履带机动、姿态调节和快速对孔能力对实际施工效率影响很大。

⚙️ 85 kW玉柴四缸发动机提供液压动力

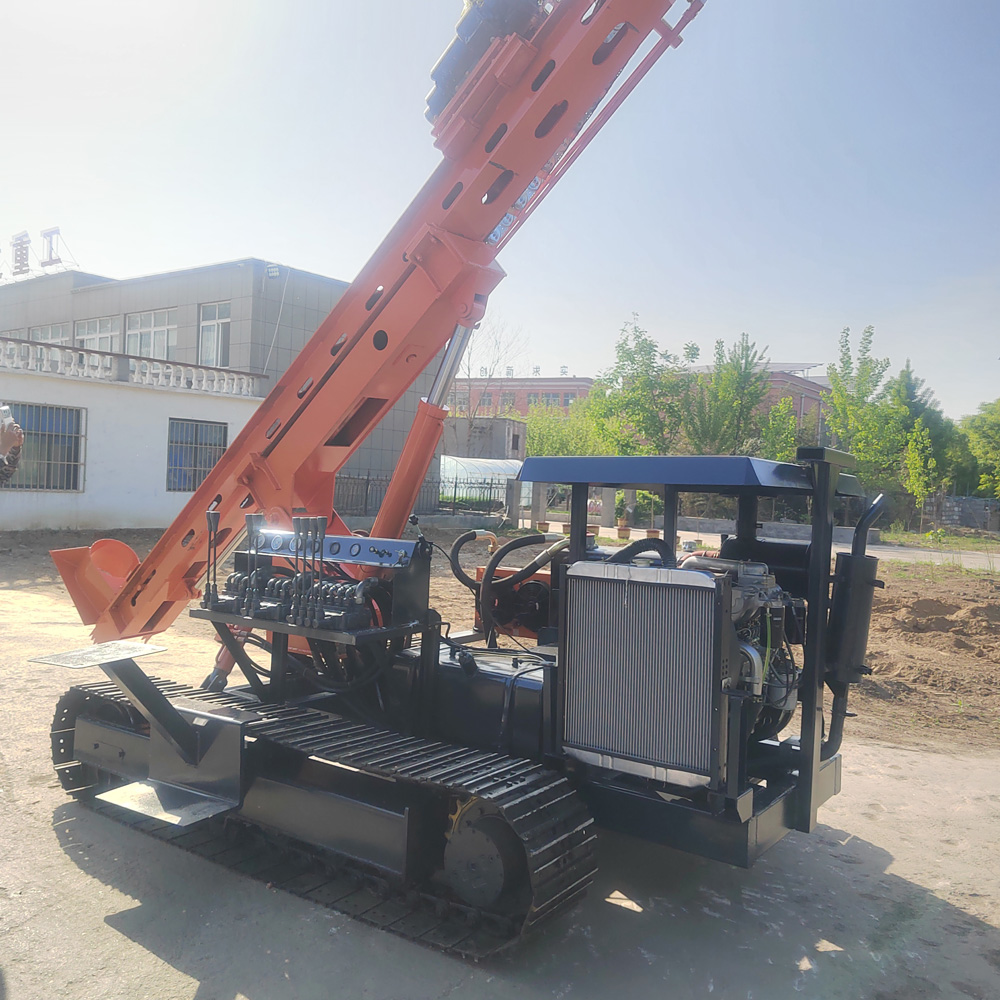

85 kW玉柴四缸发动机为行走、回转、链条加压和滑架调节提供动力。光伏场区通常远离固定电源，柴油动力更适合野外独立施工。连续高负载作业时，应重点检查冷却、空气滤清器和燃油系统。

🔄 13000 N·m扭矩适合浅层大孔径预钻

减速机扭矩13000 N·m，钻杆转速90 r/min，可覆盖80–600 mm钻孔范围。对于大孔径、密实土层和夹杂碎石的地层，更高扭矩有利于维持回转，但实际进尺仍取决于钻头类型、地层结构和推进控制。

🕳️ 0–6米钻深覆盖常见光伏基础施工

最大钻孔深度6 m，定位于光伏桩基和浅基础工程，而不是深水井施工。常规光伏支架、围栏立柱和其他浅基础项目可根据设计深度选择钻具和施工方法。

📐 80–600 mm钻孔直径适配不同基础形式

80–600 mm钻孔范围可以适配不同桩型、引孔和基础孔需求。较小孔径适合常规桩位预钻，较大孔径则适用于需要更大基础孔的施工。最终孔径必须以项目设计图纸和基础形式为准。

⛓️ 链条加压适合持续推进

设备采用链条加压方式，可持续向钻具提供推进力。遇到鹅卵石、回填层或强风化岩时，应根据回转负荷和钻具状态控制推进，避免过快下压导致偏孔、卡钻或钻具冲击过大。

↕️ 120°滑架仰俯适合坡地和不同桩位角度

滑架仰俯范围120°，有利于山地光伏项目根据坡度和桩位要求调整钻孔姿态。多角度调节能够减少整机反复移动，对高低起伏明显的光伏场区更实用。

↔️ 双油缸左右摆臂提高对孔效率

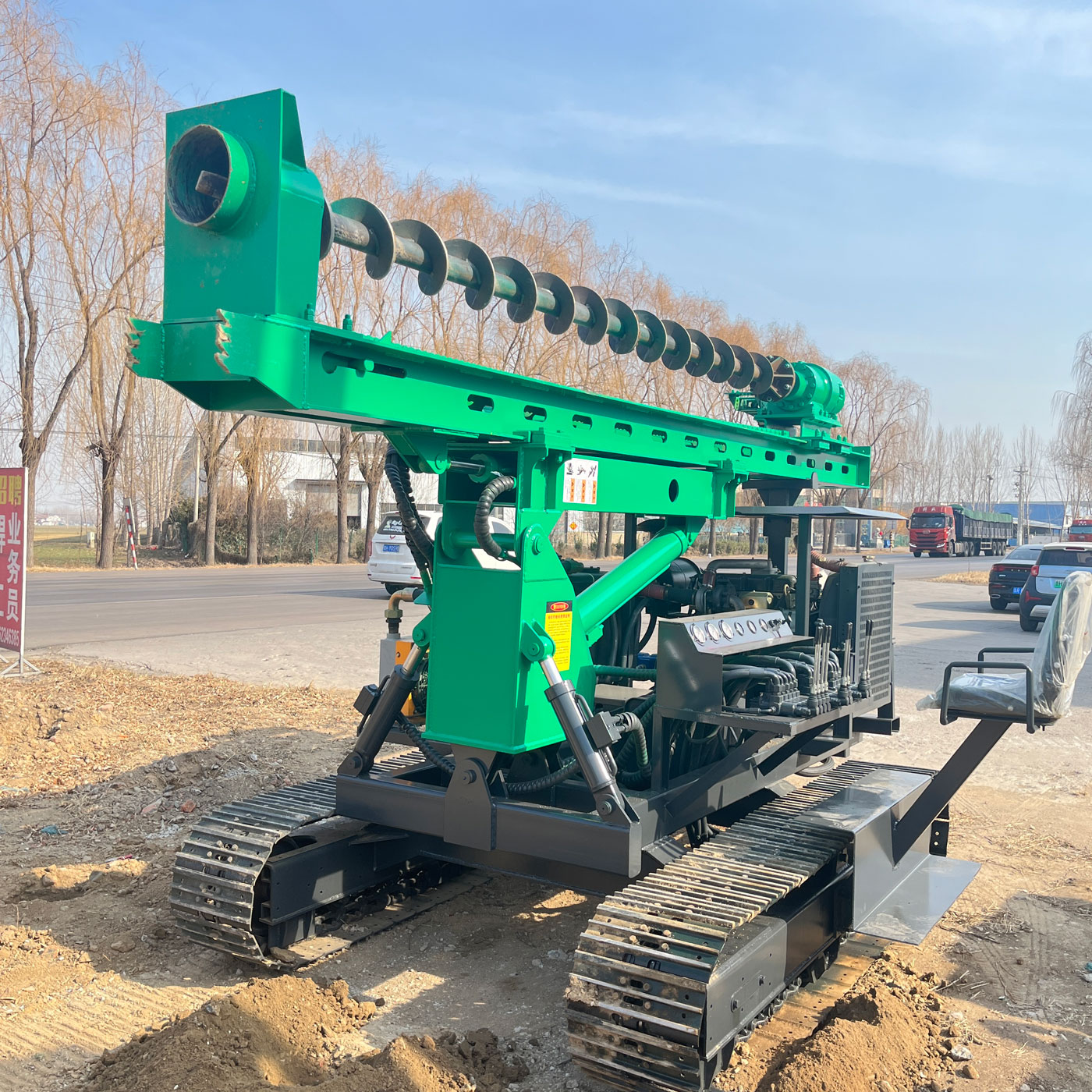

滑架采用双油缸左右摆臂，可在设备停稳后对钻孔位置进行横向调整。对于大面积阵列式光伏场站，这种结构有利于减少每个桩位的整车微调，提高连续施工节拍。

📏 50 cm前后伸缩补偿方便精准定位

50 cm前后伸缩补偿可用于桩位纵向微调，与滑架仰俯和左右摆动配合后，可形成更灵活的多方向定位能力，适合地面不平或桩位密集的施工环境。

🚜 400 mm履带板适合非铺装场地

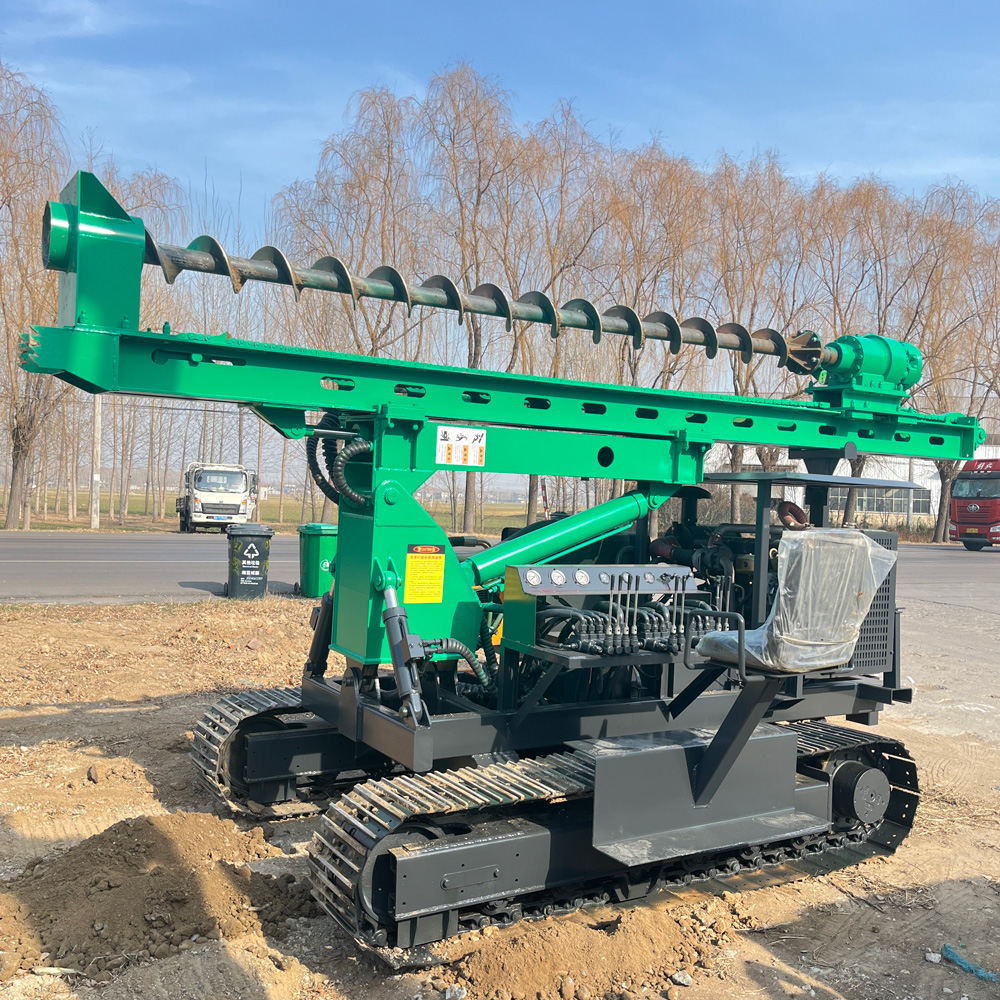

400 mm履带板有利于分散接地压力，提高土路、草地、碎石地和坡地上的附着能力。相比轮式底盘，履带式结构更适合光伏工地内部短距离频繁转场。

⛰️ 35°爬坡能力适合部分山地光伏场景

资料标注爬坡角度35°。实际坡地施工仍应综合考虑横坡、地面湿滑程度、土质和整机重心，不应仅以最大爬坡角度作为安全行走依据。

🌱 土层、黄土和黏土地层

土层和黄土通常钻进阻力较小，但孔壁稳定性受含水率和密实度影响。黏土则容易出现糊钻和排渣不畅。施工中应根据孔壁状态和钻头负荷及时调整推进和回转速度。

🪨 鹅卵石沙和回填层

鹅卵石沙和回填垃圾层颗粒组成复杂，可能出现钻头跳动、偏孔、卡阻和局部空洞。遇到异常冲击或回转负荷突增时，应及时提钻检查，避免强行推进损坏钻具。

💥 更换冲击钻具后可用于强风化岩

原始资料明确说明，更换冲击钻具后可用于强风化岩及岩石层施工。对于岩层项目，应根据岩石硬度、完整程度和目标孔径选择匹配钻具。原资料未给出冲击锤型号或冲击能量，因此不对具体硬岩效率做额外承诺。

☀️ 地面光伏与山地光伏应用

大型地面光伏项目桩位数量多、施工节奏快，PV390可依靠履带底盘和滑架多方向调节完成连续预钻；山地光伏则更重视坡地通过性、设备稳定和多角度作业能力。

⚠️ 光伏桩基施工注意事项

施工前应确认地下电缆、管线和障碍物；坡地作业应检查履带附着与整机稳定；钻进过程中人员不得靠近旋转钻杆、链条加压机构和滑架摆动范围；更换冲击钻具时应停机并释放液压压力。

📌 型号与参数说明

原始资料中的产品型号为SL390，用户最新确认型号为PV390，因此本文统一使用PV390。其余技术参数均按所提供资料整理，不额外修改。

由于实际地质条件、钻具形式、桩型、孔径、施工角度和操作方式存在差异，最终钻进效率、成孔质量和打桩效果应以现场工况及项目基础设计为准。
