光伏打桩机
PV390H是一款针对山地光伏、丘陵场区和不平整坡地基础施工设计的履带式液压光伏打桩机。设备配130 kW玉柴六缸增压发动机、13000 N·m减速机扭矩，钻孔直径80–600 mm、钻孔深度0–6 m，并具备1200 mm履带高度伸缩、120°滑架仰俯、双油缸左右摆臂和450 mm伸缩补偿。相比普通平地型光伏打桩机，它更强调坡地姿态调节、复杂地形通过和桩位快速对准。

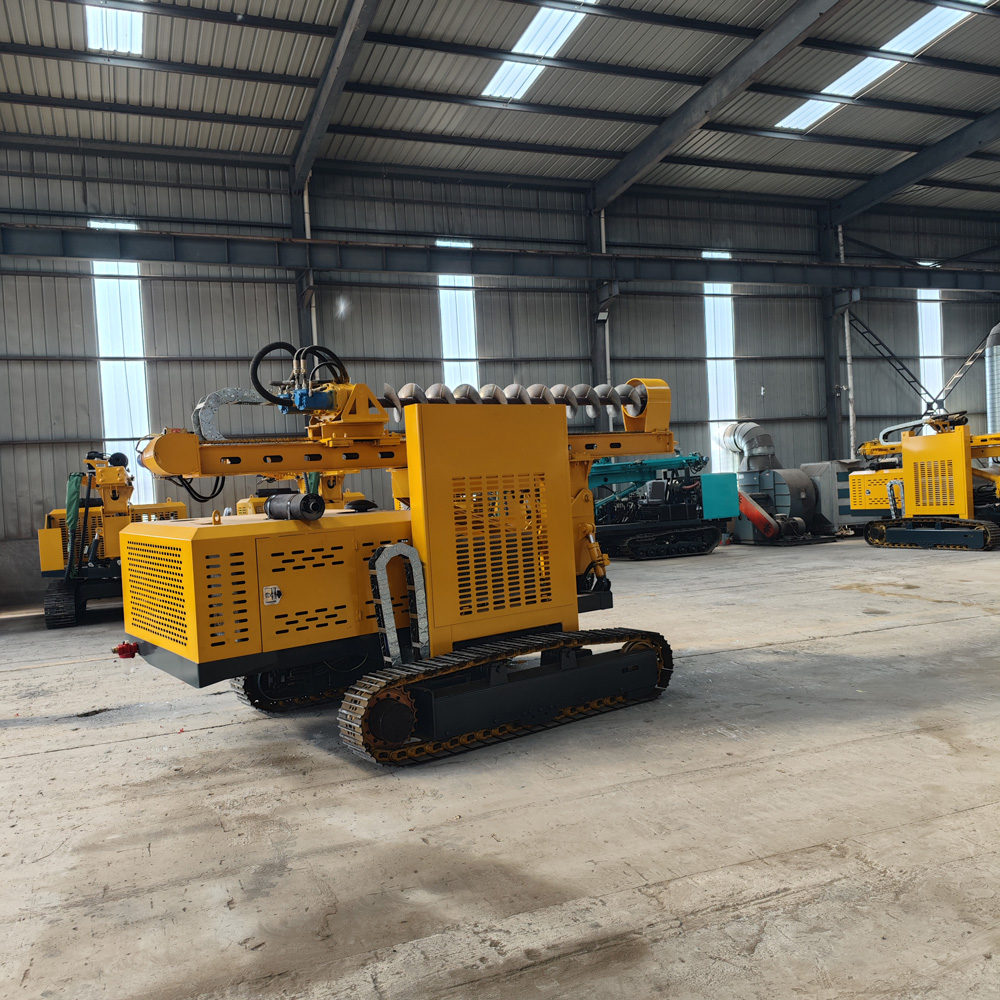

山地光伏场区经常存在左右高差、坡面不平和连续起伏，普通固定高度履带设备往往需要反复整平地面。PV390H的履带高度可以根据坡度高低进行调节，使设备在不平场地上获得更好的施工姿态，更适合山坡、丘陵和高低起伏明显的光伏项目。

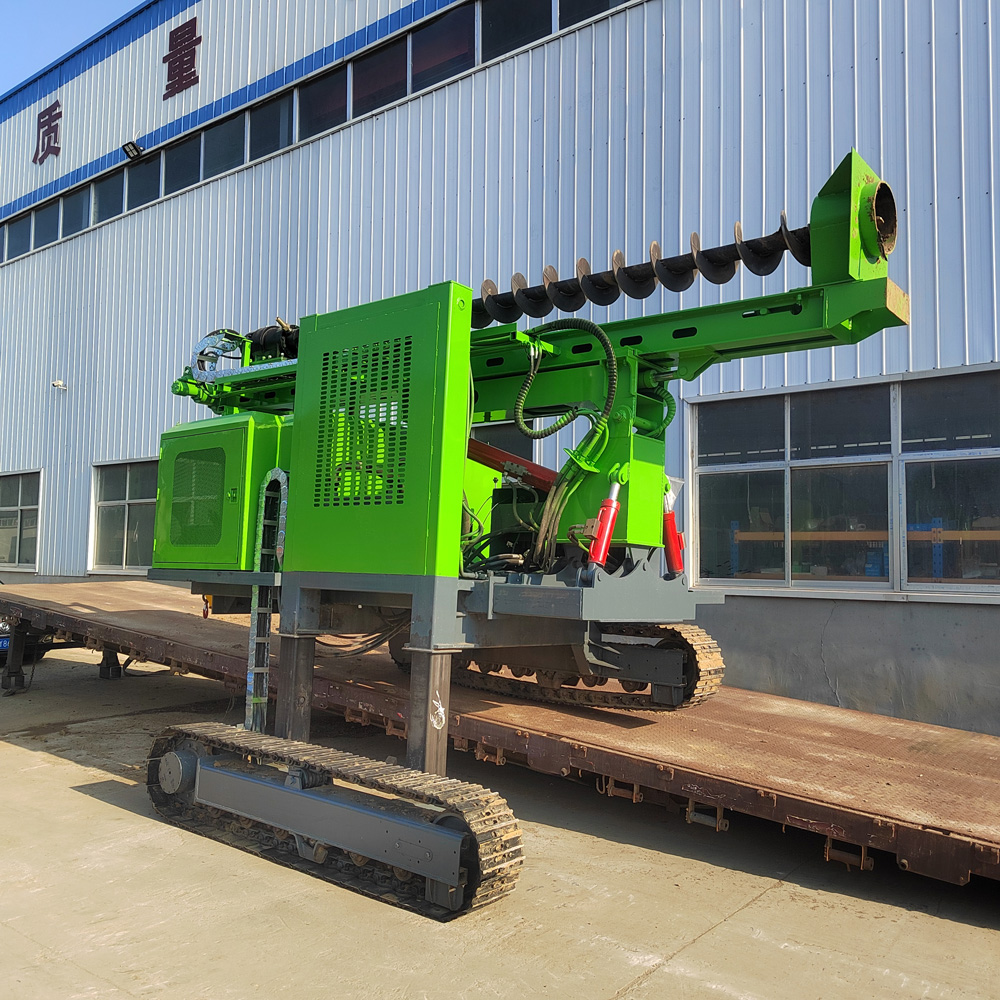

履带高度伸缩尺寸为1200 mm，可用于处理较明显的左右高差。施工时应根据坡面情况逐步调节两侧履带，使设备保持稳定受力。高低腿功能能够提高坡地适应性，但不能替代安全施工平台和地基承载评估。
设备采用130 kW玉柴六缸增压发动机，为履带行走、钻杆回转、链条加压、滑架摆动和高低腿调节提供动力。对于山地项目、较大孔径和复杂地层，更高动力储备有利于保持连续施工能力。
减速机扭矩13000 N·m，钻杆转速100 r/min，可覆盖80–600 mm钻孔范围。较大孔径、密实土层和夹杂碎石的工况需要更高回转扭矩，但施工中仍应根据钻具负荷和排渣状态调整推进，避免过快加压造成偏孔、卡钻或钻具冲击。
最大钻孔深度6 m，适用于光伏支架预钻、桩位引孔和其他浅基础工程。PV390H的核心价值不是深孔能力，而是高频桩位施工、复杂坡地适应和快速对孔，因此更适合光伏基础而非水井钻探。
钻孔直径80–600 mm，可根据光伏支架基础设计、桩型和地层条件选择不同钻具。较小孔径适合常规引孔，较大孔径可用于特殊基础孔。最终孔径应以项目设计图纸和施工工艺为准。
设备采用链条加压方式，可以持续向钻具提供推进力。遇到鹅卵石、回填层和强风化岩时，应根据回转负荷控制推进速度，避免过快下压导致钻头跳动、偏孔或卡钻。

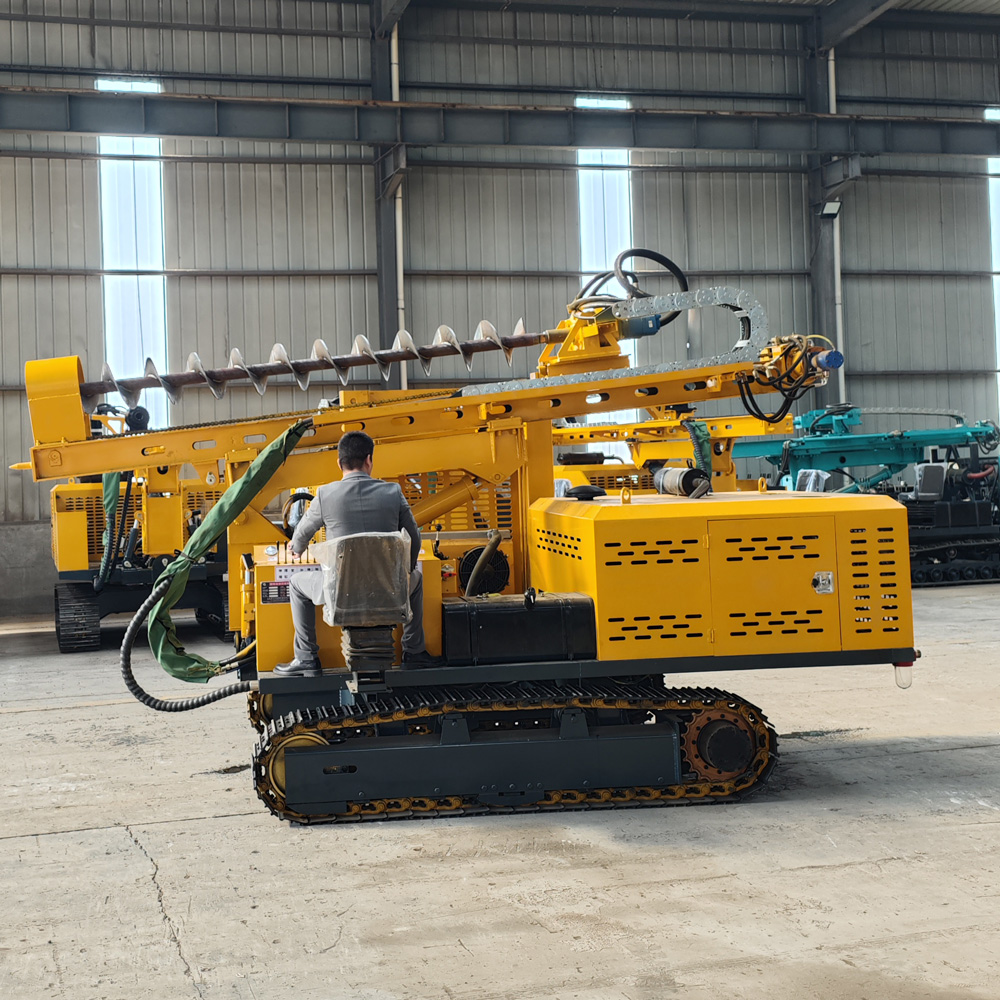

滑架仰俯范围120°，可根据地形和桩位要求调整钻孔姿态。对于山地光伏和不平整场区，较大的仰俯调节能力能够减少整机反复寻找角度的时间。
滑架采用双油缸左右摆臂，可在底盘停稳后进行横向微调。对于阵列式光伏场站，左右调节可以减少底盘小范围频繁挪动，提高连续桩位施工效率。
设备具有450 mm伸缩补偿，可用于钻机工作机构前后方向的细微调整。高低腿、滑架摆臂、仰俯和伸缩补偿相互配合后，更适合桩位密集、地面高差频繁变化的光伏基础工程。
履带板宽300 mm，可用于土路、草地、碎石地和一般坡地。履带式底盘相比轮式设备更适合光伏场区内部短距离转场，但在湿滑坡面、软土和横坡较大的区域仍应降低速度并关注侧翻风险。
原资料说明，增加卷扬机后可用于更陡坡度工况。卷扬机可在特殊坡地为设备移动提供辅助牵引，但使用前必须确认锚固点、钢丝绳和牵引方向可靠，不能用卷扬机替代必要的施工道路和安全平台。
土层和黄土通常较适合光伏基础钻孔，但其含水率和密实度会影响孔壁稳定。坡地黄土在雨后可能出现附着力下降和设备下滑风险，因此既要关注成孔质量，也要关注履带接地状态。
高塑性黏土容易附着钻头，造成糊钻和排渣不畅。施工中应根据钻头负荷调整回转与推进，并及时提钻清理钻具，保持有效切削。
鹅卵石沙、砂砾和混合覆盖层颗粒大小变化明显，容易造成钻头跳动、偏孔和局部卡阻。施工时应根据粒径、密实度和含水情况选择钻具，并保持稳定推进。
回填垃圾层可能含有砖块、混凝土块、钢筋、木料和空洞，地层均匀性较差。若钻进过程中出现异常冲击、回转卡滞或突然失压，应及时停机检查，避免损伤钻具和减速机。
原资料明确说明，更换冲击钻具后可用于强风化岩和岩石层。对于岩层项目，应根据岩石硬度、完整程度和目标孔径选择匹配钻具。由于资料未给出冲击锤型号和冲击能量，本文不对具体硬岩效率作额外承诺。
山地光伏项目常见坡度变化大、桩位高差明显和施工便道条件一般等问题。PV390H的高低腿履带、120°滑架仰俯、双油缸左右摆臂和450 mm伸缩补偿，重点解决的就是“如何在坡地上稳定定位并完成桩位对孔”。
丘陵光伏场区虽然局部坡度未必很大，但桩位之间的左右高差和地面起伏频繁。高低腿调节可以减少每个桩位都依赖挖机整平或人工垫土的需求，提高场站连续施工节拍。
即使在相对平整的大型地面光伏项目中，PV390H同样可以承担支架基础预钻和成孔。较高动力和多方向调节能力适合桩位数量多、工期紧、地质变化频繁的场站。
使用高低腿功能时，应避免单侧调节过大导致整机重心偏移；横坡施工应更加谨慎；调整履带高度前应确保设备低速或停止，并观察周边人员与障碍物。任何坡度能力都不能替代现场安全判断。
原始资料名称为“高低腿液压光伏打桩机”。为与PV390、PV390R系列保持统一，本文将该版本命名为PV390H，其中H用于区分高低腿/履带高度可调版本。技术参数均按原资料保留，不修改发动机、孔径、钻深、扭矩和调节尺寸等数值。
由于实际地质条件、坡度、钻具形式、桩型、孔径和操作方式存在差异，最终钻进效率、成孔质量、设备通过性和打桩效果应以现场工况及项目基础设计为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | PV390H |
| 设备类型 | 高低腿液压履带式光伏打桩机 |
| 整机尺寸 | 5200 × 2300 × 2800 mm |
| 履带板宽 | 300 mm |
| 动力系统 | |
| 发动机 | 玉柴六缸增压 |
| 发动机功率 | 130 kW |
| 主流泵 | 三联泵 50 / 50 / 40 |
| 行走马达 | TM09 |
| 钻进与回转系统 | |
| 钻孔直径 | 80–600 mm |
| 钻孔深度 | 0–6 m |
| 减速机 | 内五星 |
| 减速机扭矩 | 13000 N·m |
| 钻杆转速 | 100 r/min |
| 钻机加压 | 链条加压 |
| 滑架与姿态调节 | |
| 滑架仰俯 | 120° |
| 滑架摆动 | 双油缸左右摆臂 |
| 履带高度伸缩尺寸 | 1200 mm |
| 伸缩补偿 | 450 mm |
| 地形与地质适应 | |
| 地形 | 履带可根据坡度高低进行调节，适合不平坡地和陡坡山地施工 |
| 陡坡辅助 | 增加卷扬机后可用于更陡坡度工况 |
| 适用地质 | 土层、黄土、黏土、鹅卵石沙、回填垃圾层等 |
| 岩层适应 | 更换冲击钻具后可用于强风化岩及岩石层 |
