WRTR1000

💧 WRTR1000 1000米拖挂式转盘水井钻机

WRTR1000是一款面向1000米级深水井、地热、矿区供水、水文地质和大型工程钻孔设计的重载拖挂式转盘钻机。整机在拖挂底盘上集成独立柴油动力、25 kN·m转盘、60 T液压伸缩K型塔架、双卷扬、BW1200/7大排量泥浆泵和50 kW辅助发电机，可根据地层在泥浆正循环、气泡沫、DTH潜孔锤和可选气举反循环之间切换。

🎯 1000米级定位适合真正的深井和复杂地层项目

最大钻深1000 m，使WRTR1000能够覆盖普通中浅层水井设备难以承担的深层地下水项目。对于矿区供水、大型工业用水、干旱地区深井、地热调查和深部水文地质钻孔，这一级别提供了更大的深度储备。实际钻深仍需结合孔径、钻具、地层、循环方式和成井设计确定。

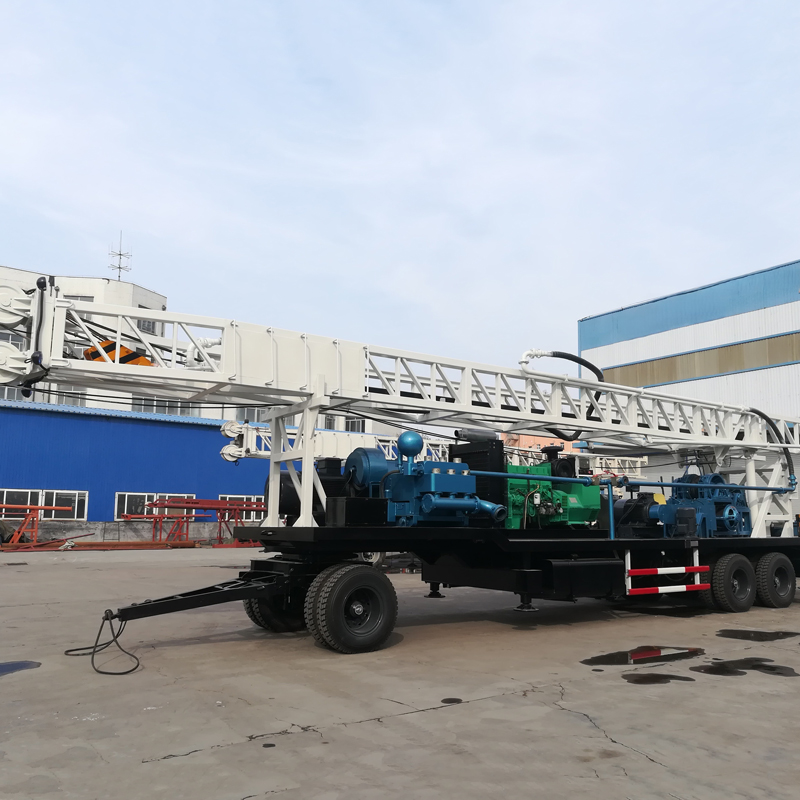

🚛 拖挂式重载平台便于大型钻场整体转运

钻塔、转盘、卷扬、泥浆泵和动力系统均围绕拖挂式平台布置，可由合适牵引车辆在项目之间转移。对于矿区、农场、地热田和偏远水井项目，这种结构比完全固定式钻场更便于跨项目调动，但也需要提前核实道路宽度、桥梁承载、转弯半径和运输限高。

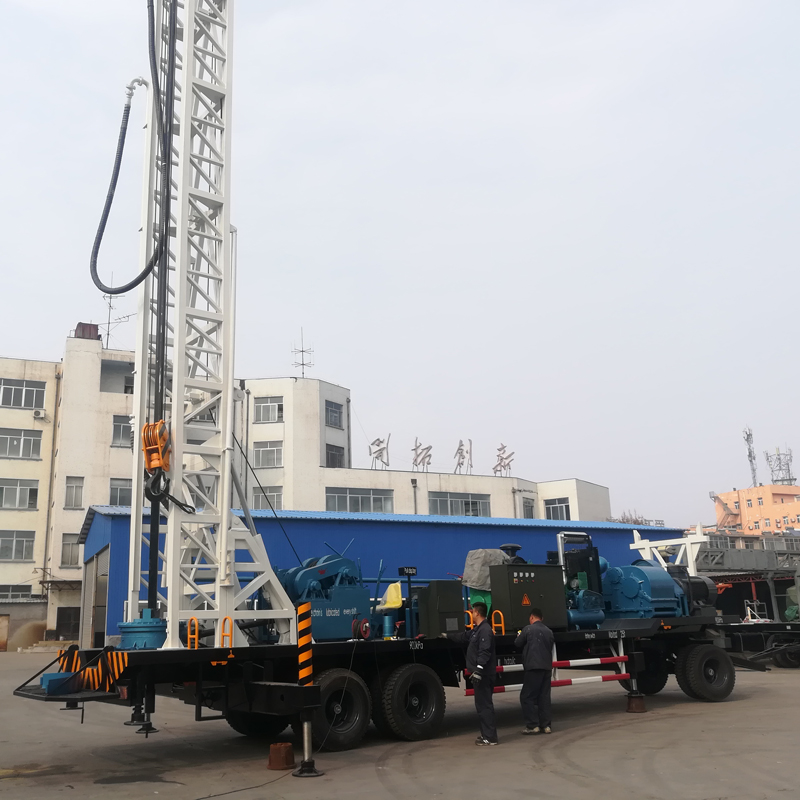

🗼 60吨液压伸缩K型塔架适合长钻柱作业

塔架总高度19.5 m，有效高度18.482 m，最大载荷60 T。液压伸缩K型结构能够满足长钻杆和深孔钻柱处理，同时在运输状态下降低部分工作高度。1000米级项目中，钻柱重量和套管作业负荷都更高，塔架承载能力是整机的重要基础。

🔄 25 kN·m四档转盘适应从松散层到基岩的变化

转盘最大扭矩25 kN·m，提供37 / 52 / 84 / 145 r/min四档速度。低速高扭矩适合大钻具、套管作业和高阻力地层；较高转速则适合相对稳定的软岩、风化层和部分沉积地层。深孔施工中应根据扭矩、返浆和钻具负荷及时调整档位。

🕳️ 660 mm转盘通孔便于大规格套管和深井结构施工

转盘最大通孔直径660 mm，为大尺寸方钻杆、钻具和套管作业提供空间。对于深水井和部分工程孔，大通孔结构便于配置更大的井管和套管体系，但最终成井直径应根据含水层、井管、泵型和地层稳定性设计，不能直接按照通孔尺寸理解为固定钻孔直径。

🧵 90 kN主卷扬 + 50 kN辅助卷扬提高现场组织效率

主卷扬单绳提升力90 kN，辅助卷扬单绳提升力50 kN，二者卷筒容绳量均为160 m。主辅双卷扬可以分别承担钻柱处理、套管辅助、钻具搬运和现场吊装，提高长钻杆与深孔作业的连续性。

💪 60 T游动钩与60 T水龙头适合深孔重载工况

游动钩和水龙头额定载荷均为60 T。1000米级钻孔中，钻柱自重、套管重量和孔壁摩阻都会逐渐增加，较高额定载荷为正常起下钻和工具处理提供余量。出现卡钻和异常阻力时，仍应先通过循环、缓提和孔内判断处理。

🔩 12.192米方钻杆与9.4米标准钻杆降低接杆频率

方钻杆规格为108 × 108 × 12192 mm，标准钻杆为89 × 9400 mm，并可选89 / 114 / 127 mm钻杆直径。较长钻杆有利于减少1000米深孔中的接杆次数，但同时对塔架空间、吊装和运输组织提出更高要求。

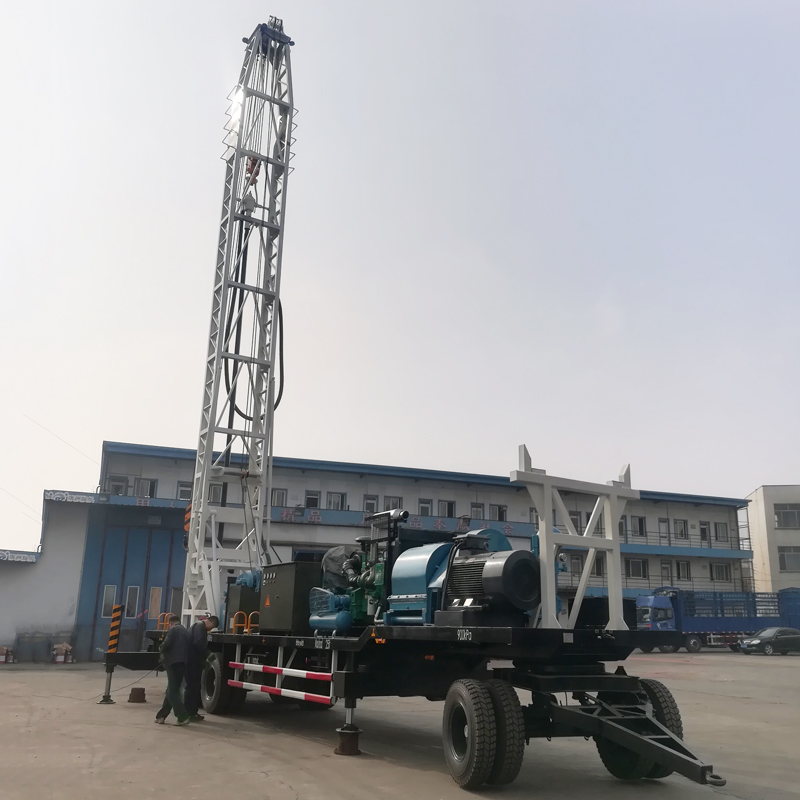

💧 BW1200/7泥浆泵为深孔泥浆循环提供高排量

BW1200/7泥浆泵最大压力7 MPa，排量1200 L/min，可用于深孔泥浆正循环中的携渣、护壁、冷却钻头和井内压力控制。随着孔深增加，循环阻力和岩屑输送距离增大，大排量泥浆泵更有利于维持稳定返浆。

🟤 黏土和软地层适合泥浆正循环

黏土、粉土和其他软地层可采用泥浆正循环，通过合理泥浆性能稳定孔壁并将钻屑带回地表。黏土层中应防止钻头糊泥和返浆不畅，可通过调整转速、钻头类型和泥浆性能改善钻进状态。

🏖️ 砂层和砾石层要重视套管与防塌孔

松散砂层和砾石层容易坍孔、漏浆和扩孔，可能需要临时套管或分级下套管。660 mm转盘通孔和60 T塔架载荷为套管作业提供了较大的操作空间，但具体套管级数仍需根据地层设计确定。

🪨 风化岩和分解岩可灵活切换钻进方式

进入强风化或分解岩层后，可以根据孔底阻力和返浆情况继续采用回转钻进，也可使用气泡沫或其他合适工艺。四档转盘有利于根据地层硬度变化调整速度和扭矩。

💎 完整基岩可使用DTH潜孔锤

当钻孔进入较完整硬岩后，可配置合适的空压机、潜孔锤和钻头进行DTH钻进。硬岩深孔中要特别关注空压机能力、潜孔锤润滑和排渣状态，若孔底岩粉无法及时排出，会明显降低钻进效率。

🫧 气泡沫工艺适合部分深孔排渣与漏失工况

气泡沫钻进可在部分干燥、漏失或需要改善岩屑携带能力的孔段发挥作用。泡沫浓度、空气量和注入方式应根据孔深、孔径和地层渗透情况调整，不能用统一参数覆盖所有地层。

🔁 可选气举反循环用于快速返渣与岩屑观察

WRTR1000可以选配气举反循环工艺，用于需要快速返渣或岩屑取样的项目。这属于可选钻进方式，并不是专用RC勘探机；如果项目对样品代表性和分样质量有明确要求，应同时配置匹配的双壁钻杆、空压系统和采样设备。

🌦️ 混合地层可组合多种钻进方法

深井常同时穿过黏土、砂层、砾石、风化岩和基岩。WRTR1000可以在上部松散层使用泥浆循环和套管保护，进入岩层后切换DTH或气泡沫钻进，降低因为单一工艺不适应地层变化而频繁更换钻机的需求。

💧 强含水层和高涌水工况

进入高产含水层后，需要根据涌水量调整循环方式、套管程序和清孔工艺。深水井施工的最终目标不是单纯达到深度，而是形成稳定井壁并有效利用含水层，因此滤管、止水和泵型设计同样重要。

🏠 市政与大型社区深水井

WRTR1000适用于市政供水、大型社区、学校、医院和其他需要稳定地下水源的项目。1000米级深度可覆盖更深含水层，但正式施工前应开展水文地质调查和水质评价，合理确定目标层位。

🌾 深层农业灌溉与牧场供水

在干旱地区、大型农场和地下水位较深的农业区域，可利用WRTR1000施工深层灌溉井和牲畜供水井。成井直径、滤管长度和泵量应结合含水层厚度、预计出水量和长期抽水需求设计。

⛏️ 矿区供水与矿山降水

矿区可利用该设备施工生活供水、抑尘、设备清洗和辅助生产水井，也可根据水文设计承担部分降水孔。矿山项目孔位通常分散，拖挂式平台有利于在矿区内不同钻点之间调动。

♨️ 地热井和温度梯度孔

1000米钻深、重载塔架和多工艺能力使WRTR1000可用于地热调查、温度梯度孔和部分地热水井。地热项目还需要考虑高温地层、套管等级、固井和循环介质，正式施工应按照专项设计进行。

🧭 水文地质与一般地质勘查

设备可以用于水文地质调查和一般深层地质钻孔，通过钻屑、泥浆返出、涌水和钻进响应判断地层变化。如果项目需要连续高质量岩芯，应选用专用岩芯钻机。

⚡ 269 kW康明斯柴油机提供独立重载动力

整机采用Cummins NTA855-C360柴油机，功率269 kW，额定转速2100 r/min，适合无稳定电网的偏远工地。深孔连续作业应重点维护冷却、燃油和空气滤清系统，避免长时间高负荷导致动力下降。

🔌 50 kW辅助发电机满足现场用电

辅助发电机功率50 kW，可为施工照明、工具、辅助泵及现场电气设备供电。偏远项目仍应合理计算总用电负荷，并按规范进行接地和配电保护。

🦿 四液压支腿 + 两机械锁定支腿提高钻场稳定性

支撑系统采用4个液压支腿和2个机械锁定支腿。液压支腿用于快速找平，机械支腿在定位后提供二次锁定，有利于高扭矩回转、卷扬提升和套管作业时保持整机稳定。

📦 15.3米拖挂平台对运输路线要求较高

运输尺寸约15300 × 2800 × 4450 mm。跨区域运输前应确认牵引车辆、道路限宽限高、桥梁承载、转弯半径和当地运输规定。钻场还需为塔架竖起、泥浆系统、钻杆和套管留出足够作业空间。

⚠️ 1000米拖挂深井施工注意事项

开工前应检查柴油机、转盘、K型塔架、卷扬、钢丝绳、水龙头、泥浆泵、支腿和电气系统；深孔阶段持续记录转盘扭矩、返浆、泵压、提钻阻力和涌水变化；在不同钻进方式之间切换时，应重新确认钻具、循环系统和安全条件。

由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
