拖车式水井钻机

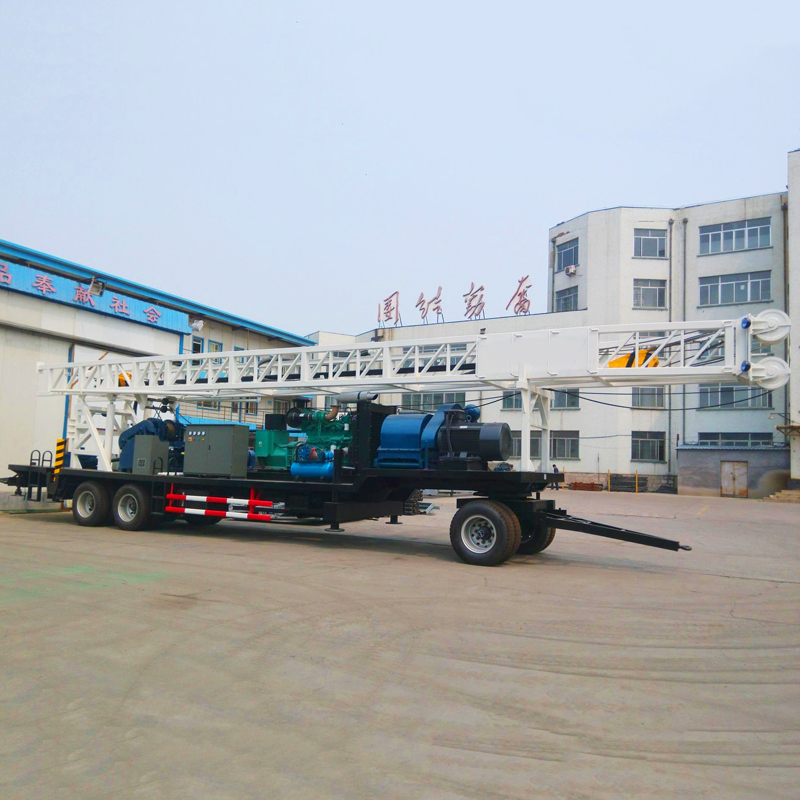

WRTR600是一款以转盘回转钻进和泥浆循环为核心的600米级拖挂式钻机。设备将柴油发电机、3NB-130泥浆泵、转盘、双卷扬、钻塔、支腿及辅助卸扣机构集中布置在拖挂底盘上，适合深水井、地热井、水文地质调查、一般地质勘查及部分基础工程钻孔。
整套钻机可通过合适的牵引车辆在不同项目间转运，减少钻塔、动力和泥浆系统分散运输的复杂度。对于村镇水井、农业灌溉、地热和工程钻孔承包商，这种结构更适合多工地连续施工。
最大钻深600 m，最大钻孔直径500 mm，可用于中深层地下水开发、农业和工业水井，也能承担部分地热调查和中等深度地热井项目。实际钻深与孔径会受到地层、钻具、泥浆循环、套管设计和孔内阻力影响。
转盘提供38 / 57 / 85 r/min三档转速，对应理论扭矩约13.8 / 9.2 / 6.2 kN·m。低速档具有更高扭矩，更适合较大孔径、重钻具和阻力较大的地层；较高转速则适合阻力较小的钻进阶段。
500 mm转盘通孔为较大尺寸钻杆、套管和部分工程钻具提供作业空间，适合水井和基础工程中较大孔径开孔及套管作业。最终成孔直径仍应结合地层和成井设计确定。
主卷扬单绳拉力40 kN，辅助卷扬单绳拉力30 kN，可分别承担钻具起吊、套管辅助、工具搬运和现场配合作业。深孔施工中应定期检查钢丝绳、制动系统和卷筒排绳状态。
水龙头最大载荷30 T，内径63.5 mm，可承担深孔钻柱和泥浆循环工况。随着孔深增加，钻柱自重和孔壁摩阻逐渐上升，因此水龙头、卷扬、方钻杆和钻杆之间的匹配非常重要。

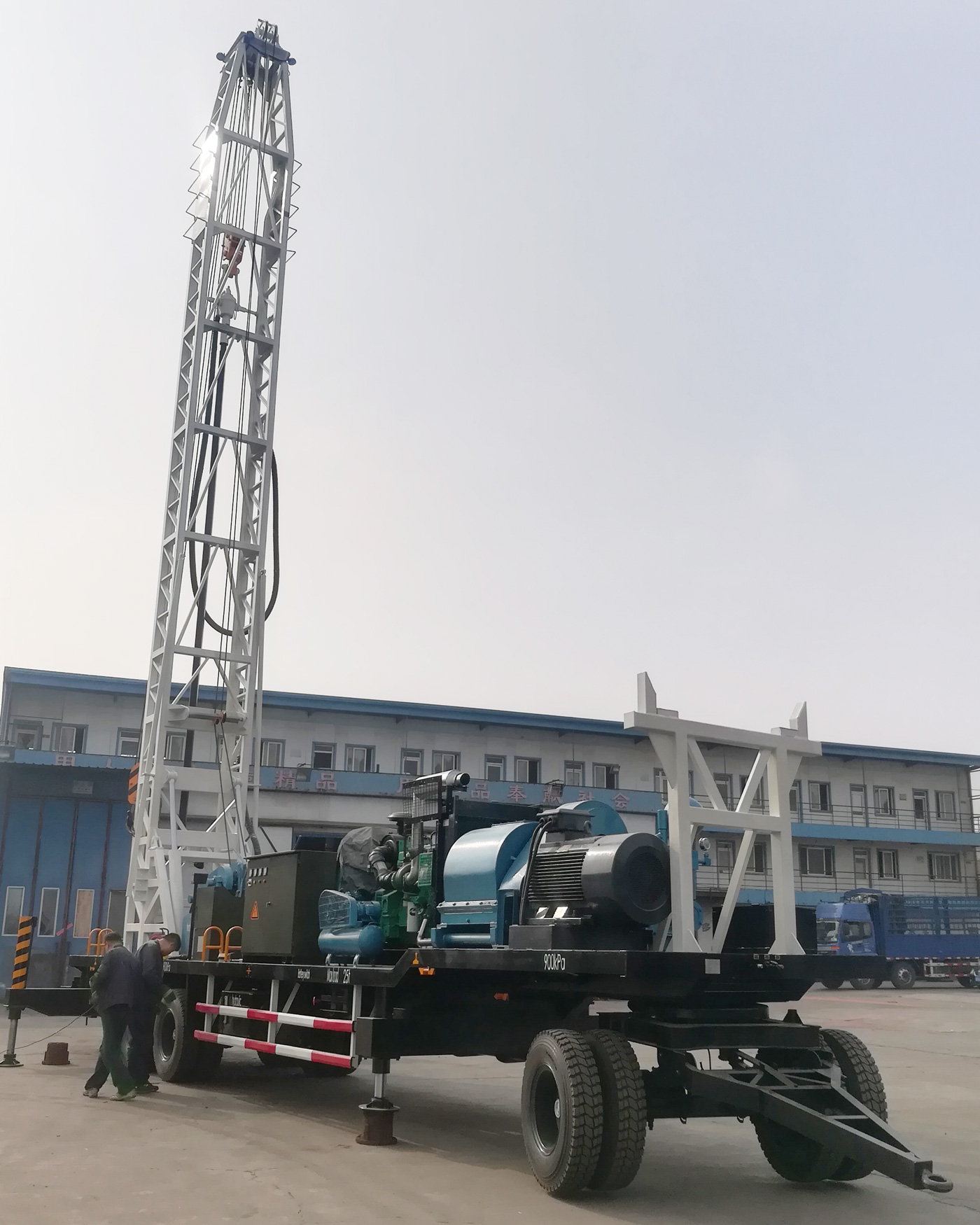

短塔版本有效高度12 m，配7.5 m方钻杆和5.5 m钻杆；长塔版本有效高度15 m，配10.5 m方钻杆和9 m钻杆。短塔更有利于运输和场地适应，长塔则能减少接杆次数，提高深孔连续钻进效率。

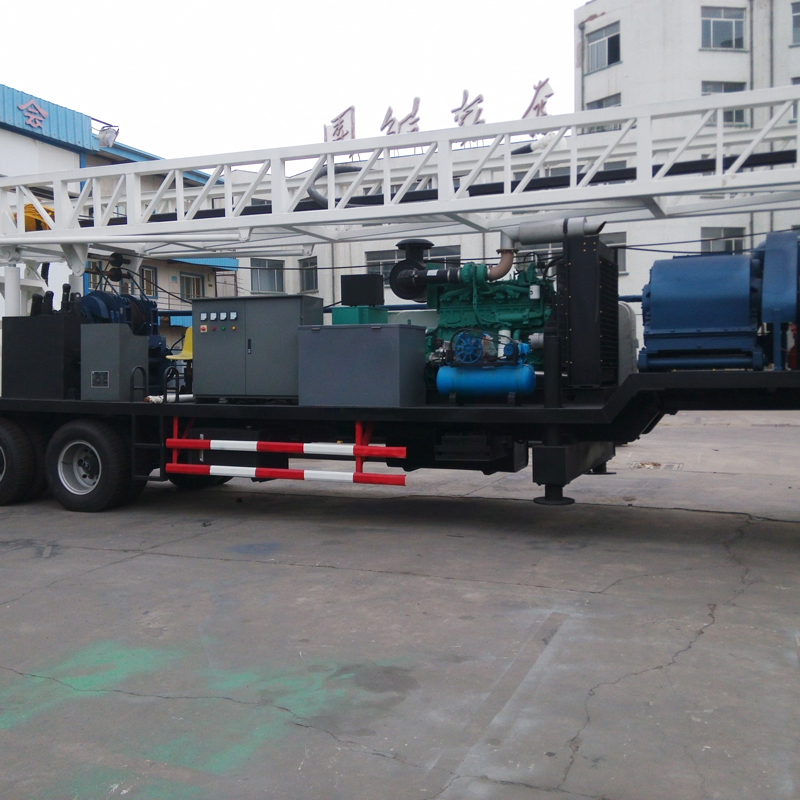

设备集成SCGC-200kW柴油发电机组，额定电压380 V、额定电流360 A、频率50 Hz，可为泥浆泵、液压油泵和辅助电气设备供电，适合偏远地区和缺少稳定电网的项目。

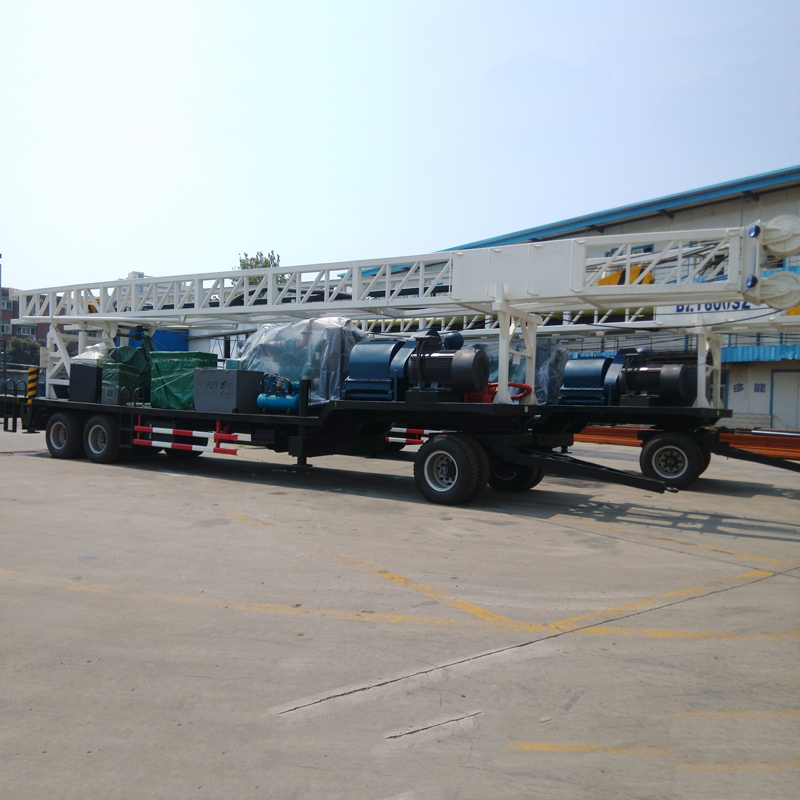

3NB-130泥浆泵规定排量8.4–16.6 L/s，额定工作压力5–10 MPa，采用90 kW电机驱动。泥浆循环可用于携带钻屑、冷却钻头、保持孔壁稳定和控制井内压力，是松散地层施工的重要系统。
在土层、黏土和软覆盖层中，应根据地层渗透性、孔径和返浆情况调整泥浆黏度。泥浆过稀可能导致排渣不足和孔壁失稳，过稠则会增加循环阻力和泥浆泵负荷。
砂层、砾石层和松散覆盖层容易产生坍孔和漏浆，可采用适当泥浆性能并结合临时套管或分级下套管，先建立稳定孔段，再继续向深部施工。
风化岩以及土岩混合地层软硬变化明显，可根据实际情况选择牙轮钻头、刮刀钻头或其他回转钻具，并结合转盘转速、扭矩和泥浆泵排量调整施工状态。
WRTR600可用于村镇生活水井、农田灌溉井、果园和规模化农业地下水开发。600米级钻深为地下水位较深的区域提供更大找水余量，成井时应结合含水层位置设计井管、滤管和水泵。
工厂、工业园区、施工营地和基础设施项目可利用WRTR600进行中深层地下水开发。对于需要较大井径和较高出水量的项目，500 mm最大钻孔能力和泥浆回转系统提供了更大的成井配置空间。
600米级钻深和高压泥浆循环能力使设备适合部分地热调查和中深层地热井项目。地热施工除钻深外，还需要考虑地层温度、循环介质、套管和固井要求。
设备可用于水文地质调查和一般地层钻探，通过钻屑、返水、泥浆参数和钻进变化判断地层过渡与地下水情况。若项目需要连续高质量岩芯，应使用专用岩芯钻机。

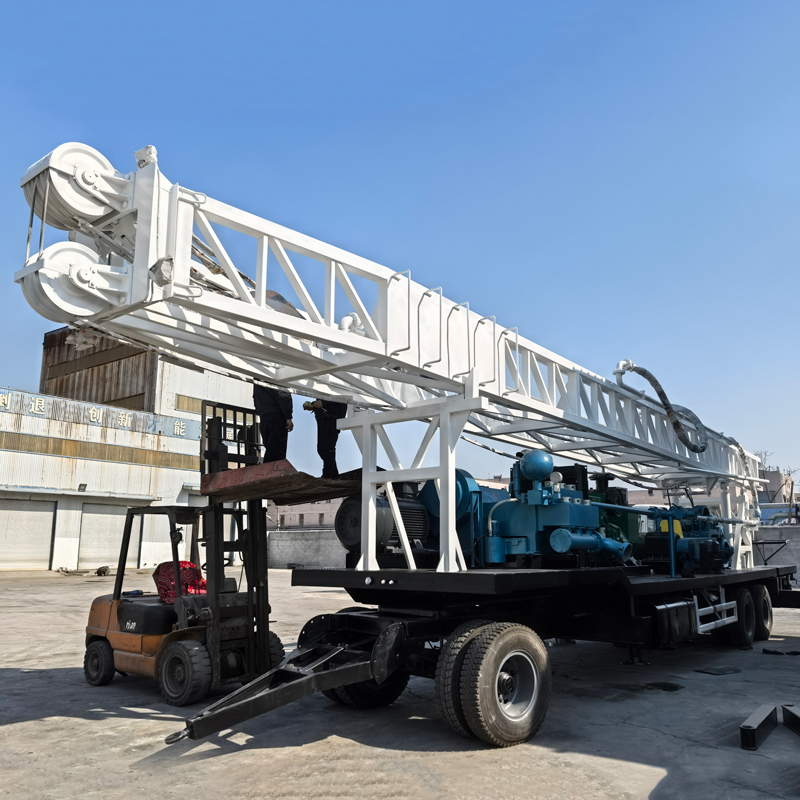

短塔运输尺寸约15100 × 2480 × 4100 mm，长塔运输尺寸约16630 × 2480 × 4100 mm。跨区域施工前应确认道路宽度、转弯半径、桥梁承载、限高以及当地拖挂运输要求。
开工前应检查钻塔、卷扬、钢丝绳、水龙头、转盘、泥浆泵、发电机和电气系统；竖塔时确认上方无架空线路和障碍物；泥浆循环时注意高压管路、泵压和泄漏；人员不得站在悬吊钻具下方或旋转钻具附近。
由于实际地质条件、孔内工具、钻孔角度和操作方式存在差异，最终钻进效率、钻深和成井效果应以现场工况为准。
| 参数项目 | 参数值 |
|---|---|
| 基本参数 | |
| 产品型号 | WRTR600 |
| 设备类型 | 拖挂式转盘钻机 |
| 安装形式 | 拖挂式底盘 |
| 最大钻深 | 600 m |
| 最大钻孔直径 | 500 mm |
| 转盘通孔直径 | 500 mm |
| 转盘系统 | |
| 转盘转速 | 38 / 57 / 85 r/min |
| 理论转盘扭矩 | 13.8 / 9.2 / 6.2 kN·m |
| 卷扬与水龙头 | |
| 主卷扬单绳拉力 | 40 kN |
| 辅助卷扬单绳拉力 | 30 kN |
| 水龙头最大载荷 | 30 T |
| 水龙头内径 | 63.5 mm |
| 钻塔与钻杆 | |
| 短塔有效高度 | 12 m |
| 长塔有效高度 | 15 m |
| 短塔方钻杆 | 108 × 108 × 7500 mm |
| 长塔方钻杆 | 108 × 108 × 10500 mm |
| 短塔钻杆 | Ø89 × 10 × 5500 mm |
| 长塔钻杆 | Ø89 × 10 × 9000 mm |
| 工作与运输尺寸 | |
| 短塔工作尺寸 | 15100 × 2480 × 14170 mm |
| 长塔工作尺寸 | 15100 × 2480 × 17170 mm |
| 短塔运输尺寸 | 15100 × 2480 × 4100 mm |
| 长塔运输尺寸 | 16630 × 2480 × 4100 mm |
| 柴油发电机 | |
| 发电机组型号 | SCGC-200kW柴油发电机组 |
| 额定功率 | 200 kW |
| 额定电压 | 380 V |
| 额定电流 | 360 A |
| 频率 | 50 Hz |
| 泥浆泵 | |
| 泥浆泵型号 | 3NB-130 |
| 规定排量 | 8.4–16.6 L/s |
| 额定工作压力 | 5–10 MPa |
| 输入转速 | 565 r/min |
| 驱动功率 | 90 kW电机 |
| 液压齿轮油泵 | |
| 型号 | CB-E532F |
| 排量 | 32 ml/r |
| 额定工作压力 | 20 MPa |
| 最大压力 | 25 MPa |
| 驱动功率 | 11 kW电机 |
| 典型应用 | |
| 深水井 | 农村、农业、工业及一般地下水开发 |
| 地热井 | 中深层地热调查及部分地热井项目 |
| 地质勘查 | 水文地质调查、地层钻探及一般勘查孔 |
| 基础工程 | 部分大直径基础孔、套管作业及工程钻孔 |
