采购WR220SE 220米迷你履带水井钻机：约4.7T机身与水气两用，狭窄场地施工前要确认哪些通行条件？

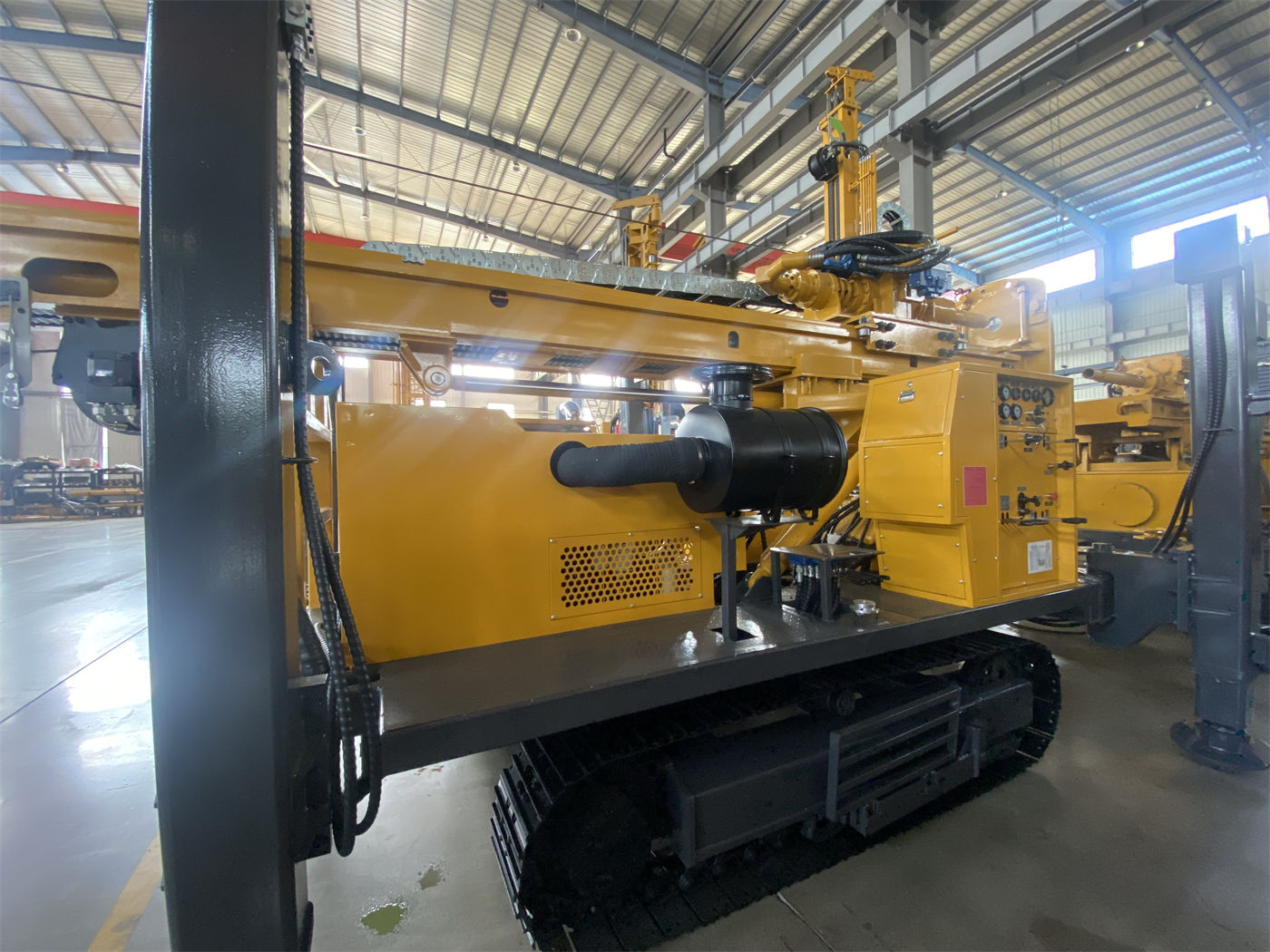

WR220SE属于220米级迷你履带式水井钻机，整机外形约3950×1750×2250mm、重量约4.7T，配备玉柴48kW发动机，支持水气两用钻进，钻孔直径140–254mm。它的定位是农田灌溉、果园、农村供水和养殖场等相对狭窄的场地。采购前判断设备能不能用，除了钻深和孔径，更实际的问题是：从运输道路到孔位之间，这台机器能不能过得去、站得稳。以下依据产品资料，把需要在进场前逐项确认的通行条件拆开说明。

一、先看道路与运输环节的硬性尺寸

WR220SE是履带式底盘，但进场前仍涉及一段用运输车辆装载的路程。产品资料给出装车宽度2.6m，整机外形宽度1750mm、长度3950mm、高度2250mm。采购方需要把这些尺寸与沿途条件对应起来核对。

• 运输车辆装载后的总宽、总高与总长，是否超过途经道路的限宽、限高和转弯半径；
• 村道、果园通道、院墙出入口、围挡开口的净宽是否留有余量，弯道处是否会出现车身中部刮碰；
• 桥梁、涵洞、临时便道的承载能力是否满足运输车加设备的组合重量，这一点不能只看钻机自重4.7T；
• 卸车点附近是否有足够空间让履带自行下车上路，卸车位置到孔位之间是否连续可通行。

装车宽度2.6m是一个需要提前告知运输方的数据。如果现场道路宽度接近这个数值，建议先实测再决定运输方案，不要凭经验估算。

二、履带自行行走段要确认宽度、坡度与地面

设备下运输车后，靠履带自行进入孔位。产品资料给出的行走速度约2.5km/h，最大爬坡能力参考30°。这两个数据反映的是设备能力上限，不是任何现场都能达到的通行条件。

宽度与转弯

整机宽度1750mm，履带行走时还需要考虑两侧余量。果园通道、农田田埂、院落夹道如果刚好接近这个宽度，转向、避让和调整孔位都会变得困难。通道宽度、转弯半径和履带压过地面后的实际占用宽度，建议现场逐一核对。

坡度与地面状态

30°是参考爬坡能力。实际能否爬上去，还取决于地面是干土、湿泥还是碎石，是否打滑，以及坡面是否平整。湿滑泥地和松软田埂会明显降低附着力。资料同时提示，实际爬坡和转场前应根据地面湿滑程度、坡度和重心状态判断，塔架应处于安全运输位置。

软地、水田与雨后场地

履带在泥土路、碎石路、果园和一般不平整场地具有较好附着力。但软土地面、水田和雨后场地可能下陷，支腿位置的沉降会直接影响找平和孔斜。这类场地应提前判断是否需要铺垫或换点。

三、场地净空与塔架、支腿的占用

到位之后，设备还要留出展开作业的空间。产品资料给出的相关数据包括：塔架高度2.6m、一次推进长度3.3m、高支腿行程1.4m。

• 孔位上方是否有树枝、棚架、电线或其他障碍物限制塔架起落；
• 四周是否留出钻杆操作、接管和排渣所需的空间；
• 支腿展开范围和1.4m行程对应的支撑位置是否落在坚实地面上；
• 软土地面是否准备垫板，避免支腿下沉影响整机稳定和孔斜。

资料中提到，正式开孔前应确认整机稳定和塔架方向。这一段工作占用的是场地平面空间，狭窄场地尤其要提前规划孔位与设备朝向的关系。

四、配套设备也会影响通行判断

WR220SE支持水气两用。若地层需要采用潜孔锤钻进，空压机是决定效率的重要配套设备，参考工作气压1.7–2.5MPa、耗气量17–31m³/min。空压机本身也有体积和重量，需要一并考虑它能否进入同一场地、放在什么位置、风管如何布置。孔径增大、岩层变硬或海拔升高时，对空压机排量的要求会更高，应按实际潜孔锤规格选配。

常见配套还包括Φ76或Φ89钻杆、潜孔锤、钻头、套管、风管、油雾器以及水钻相关配套。这些物资的运输和现场堆放，同样属于通行与场地条件的一部分。

五、采购前建议核实与实测的事项

六、这些条件为什么要在采购前确认

WR220SE的卖点之一是紧凑机身适合狭窄场地，但“适合狭窄场地”不等于任何狭窄场地都能进入。4.7T的整机重量、1750mm的机身宽度、2.6m的装车宽度、2.6m的塔架高度和1.4m的支腿行程，都是可以提前量出来、对上去的具体数字。采购方如果只关注220米钻深和140–254mm孔径，忽略了进场路径，设备到现场却进不去或站不稳，会影响项目推进。

另外，最大钻深220m是型号定位，实际井深仍应根据当地水文地质资料和含水层位置确定。同样，最终钻进效率、钻深和成井效果应以现场工况为准，通行条件也需要结合实测判断。

资料中没有给出不同路况下的具体通过案例，也没有给出爬坡、软地承载的实测数据。因此，凡涉及现场通行能力的结论，都应由采购方在实地测量和与厂商沟通后确认，不宜仅凭参数表推断。
